大型模具三维检测
发布时间:2024-04-23
浏览数:70
- A +
- A
- A -
模具行业作为制造工业化生产的基础,它的生产技术和水平高低,已经成为衡量制造业水平的主要标志。天津某知名模具制造企业需要测量一款(长2m、宽1.4m)的大型模具,检测模具生产加工出来后模具表面上的平面度孔心距铰位等数据
面临问题
1. 模具体积较大、重量大、形面复杂的特点,客户要求工作效率要快,加速工作的进程。并对扫描出来的数据有严格的要求,数据分析精准,误差小、精度高。
2.单纯的使用传统方式去测量不同的位置需要更换不同的工具检测起来也十分的繁琐耗时使用起来效率低且精度难以控制,所以决定用新型扫描方式替代传统的测量方案。

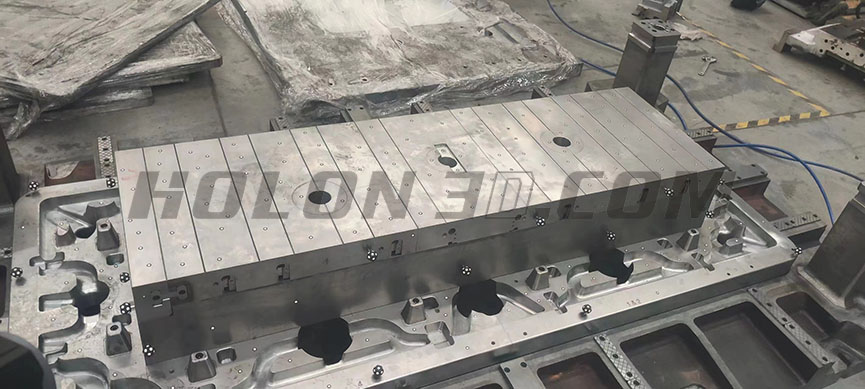

模具扫描实物图
解决方案
对于模具扫描的问题,华朗采用手持式三维扫描仪Model 37,先对模具整体进行快速扫描可在30分钟内将数据扫描出来,得到客户所需要的数据将扫描的数据与数模做比分析获取简而易懂的对比报告,模具细节数据误差一目了然。采用新型手持式三维扫描技术通过非接触式的测量方式,完美复刻表面特征同时兼具快速扫描的功能。

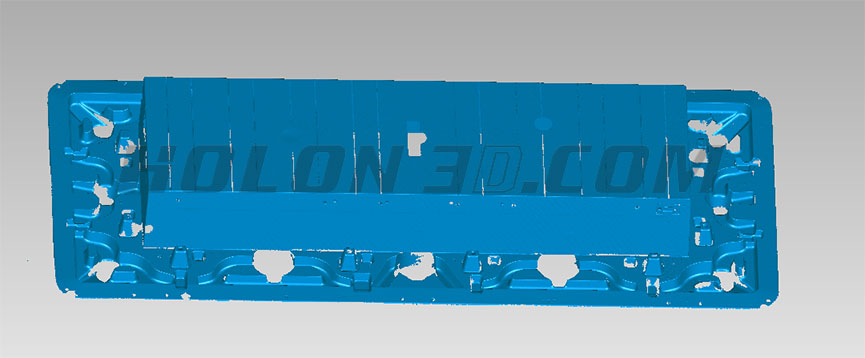

模具STL数据图
模具对比检测图
