模具制造是周期长且工序复杂的制造过程，其中涉及到大量的反复测量和修调工作，因此生产效率已经成为模具行业大伙公认的的突出问题，面对越来越剧烈的市场竞争，如何能提高生产检测效率是模具制造商追求的一致目的
汽车模具制作现场图
汽车模具现场图
面临问题
汽车模具有尺寸大、重量大、形面复杂的特点，随着模具的越来愈精密化，对模具测量的精度要求也越来越高针对汽车模具制造中的加工与测量难题，千分尺以及三坐标等传统的检测方式大多应用在特征部位检测上，对于大体积的汽车模具，在获取完整曲面和和复杂轮廓外形上其检测周期较长且精度不稳定。而手持式三维扫描仪，通过非接触式的测量方式，完美复刻表面特征同时兼具快速扫描的功能。

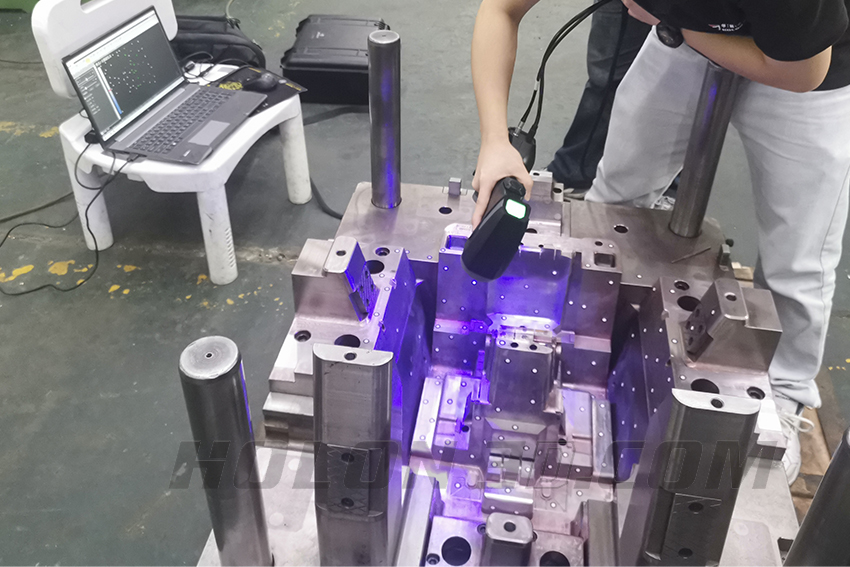

汽车模具扫描现场图
汽车模具扫描现场图
解决方案
对于模具扫描的问题，华朗采用手持式三维扫描仪Model 29，先对其标志点进行扫描，获取全局三维坐标定位，然后利用激光与标志点之间的的拼接获取整体三维数据。然后利用对比软件快速导出检测报告图，模具细节数据误差一目了然。

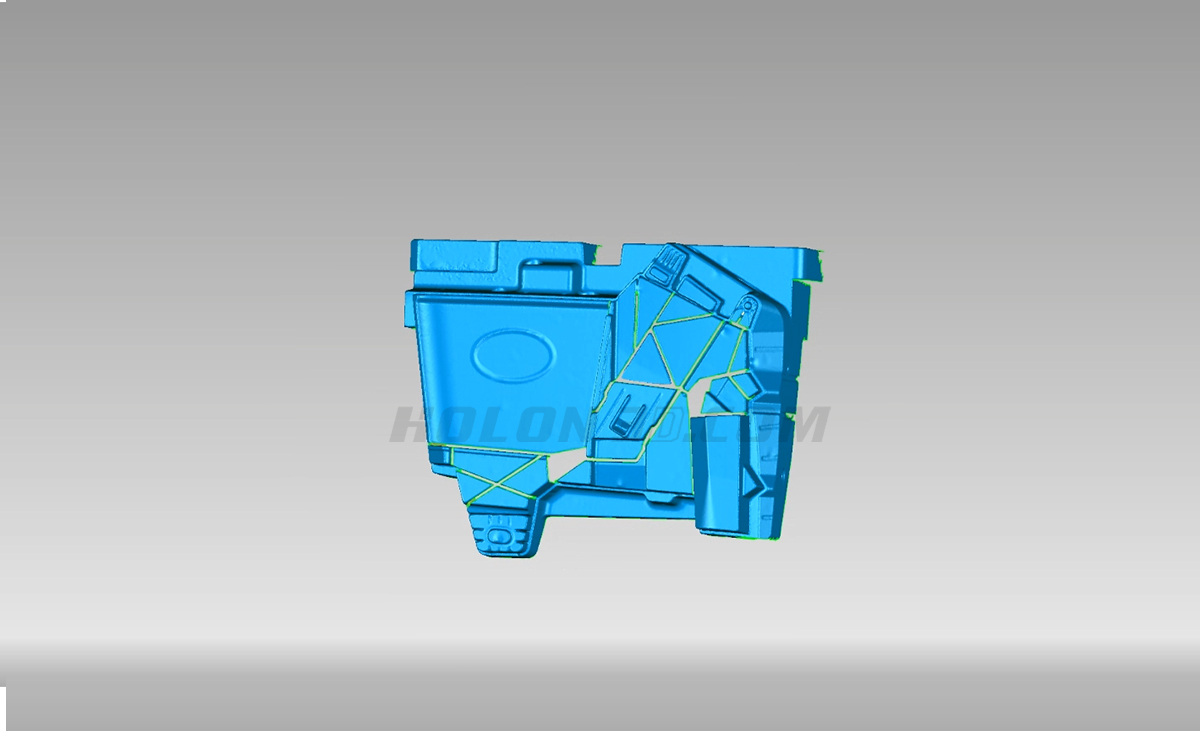

汽车模具STL数据图

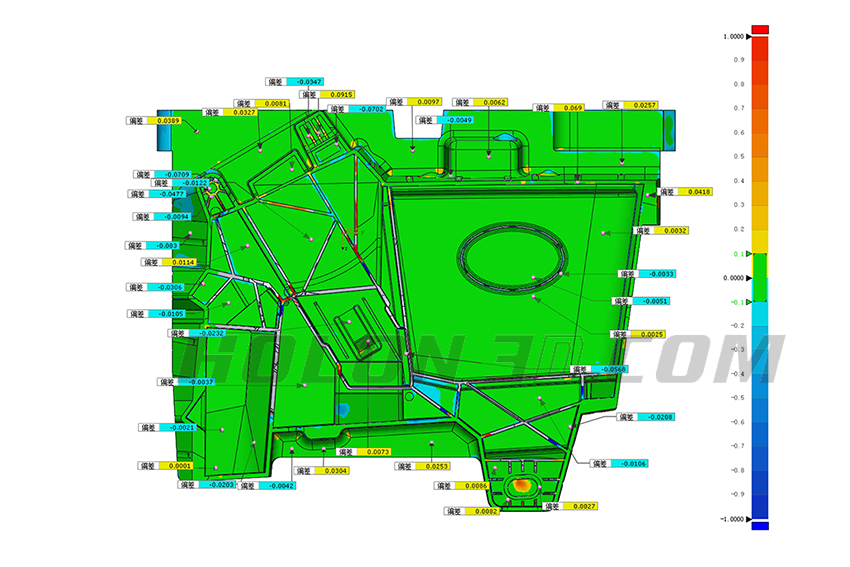

汽车模具对比检测图
这次通过新型的三维测量对模具的检测大大节省了时间成本，为客户后续生产提供高质量保障，帮助客户快速全面解决模具测量上的难点。
