大型三维扫描仪_Thorscan B

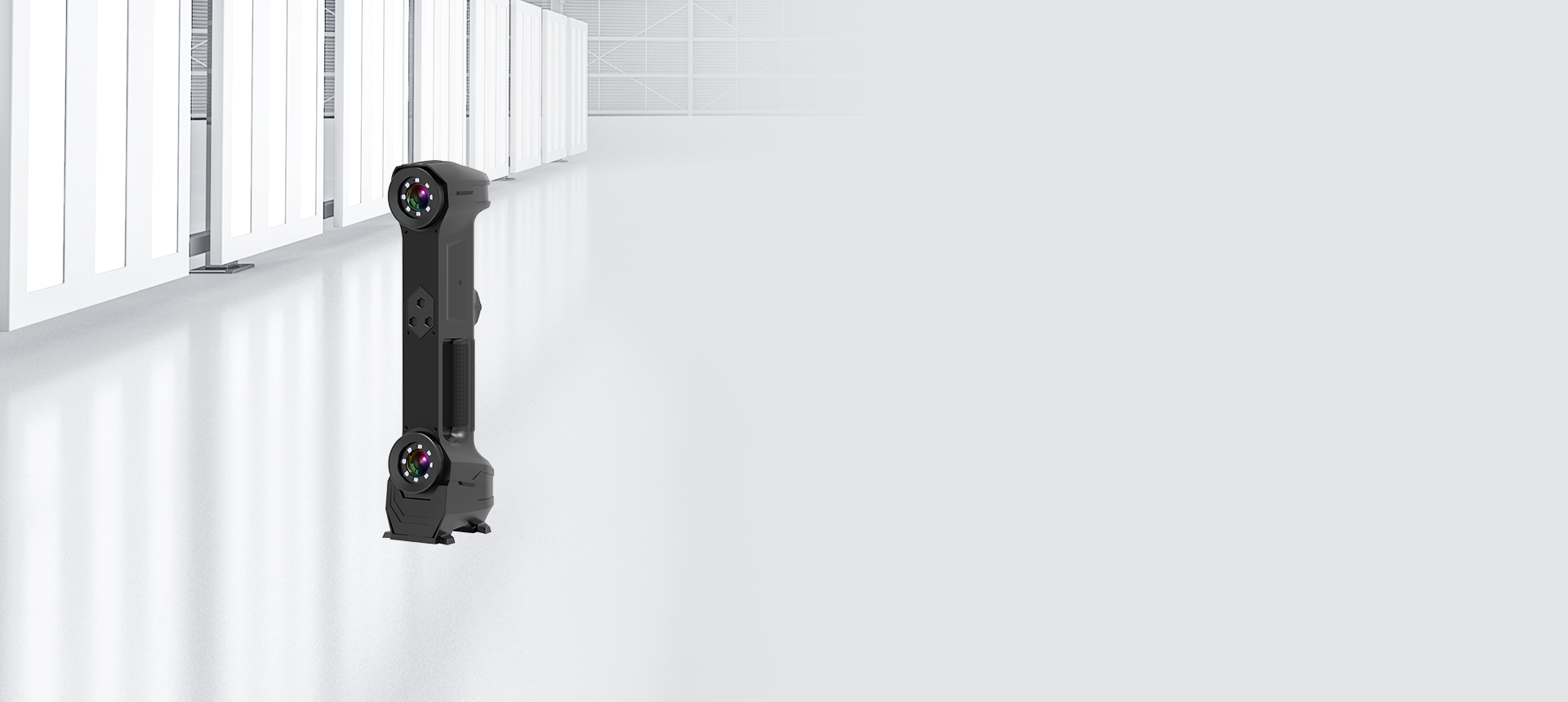

Thorscan B

大型工业三维扫描仪

首创大型工业近红外三维扫描仪，采用人眼无害的近红外光技术；扫描区域高达2米×2米，为大型工件的扫描量身打造，适用于大型矿山机械、农业机械、高铁车厢、飞机制造、大型装备等的三维检测与逆向建模。

返回列表

产品特点

扫描面积大

单次扫描面积1000mm×1000mm；2000mm×2000mm(max)，工作效率提高5-60倍

扫描速度快

扫描速度5,500,000points/s

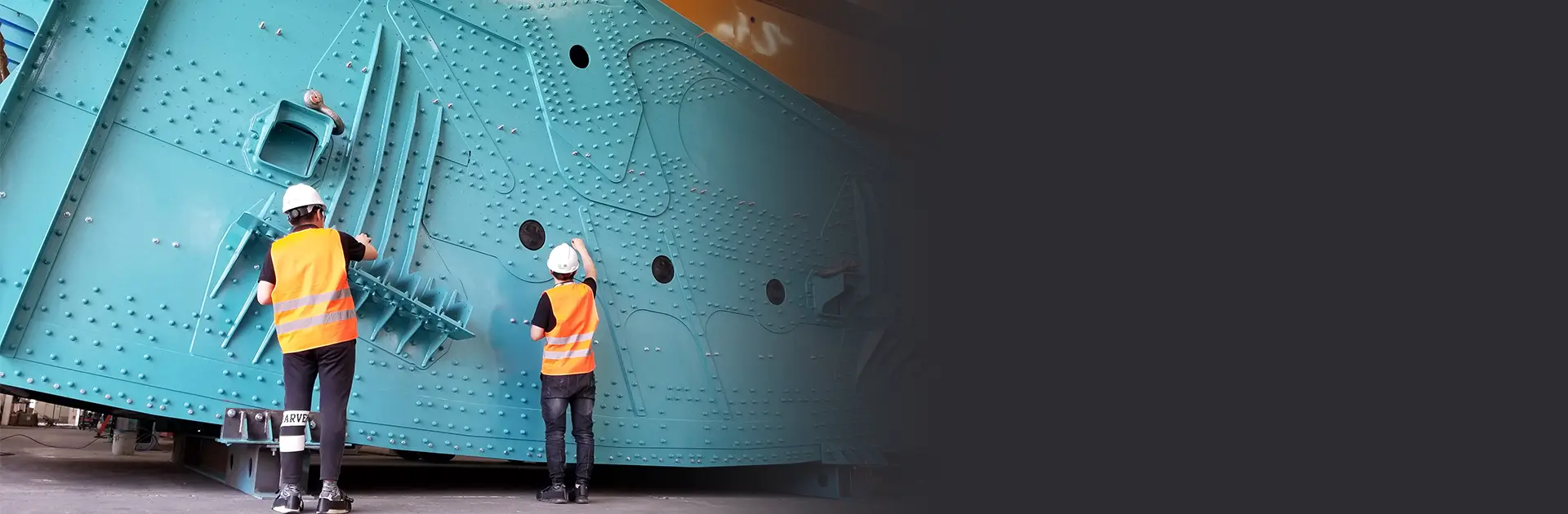

大型工件扫描

标志点数量减半，轻松应对大型工件

适用范围广

不受环境影响，适应各种复杂应用场景，适应能力好

规格参数

产品型号		Thorscan B
光源		61束蓝色激光线（波长：450nm）
测量速度		5,500,000points/s
扫描模式	大范围模式	34束激光线
	标准模式
	精细模式	26束激光线
	深孔模式	1束激光线
数据精度		0.05mm+0.05mm/m
扫描距离		1200mm；1700mm
扫描景深		650mm；900mm
分辨率		0.05mm(max)
扫描区域（+视廓器）		1000×1000mm；2000×2000mm（max）
扫描范围		0.1-50m（可拓展）
体积精度		0.05+0.05mm/m
		0.05+0.015mm/m 配合HL-3DP全局三维摄影测量系统（选配）
操作软件		HLScan（终身免费升级）
支持数据格式		asc、stl、ply、obj、igs 、wrl、xyz、txt等，可定制
兼容软件		3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systemes（CATIA V5和SolidWorks）、PTC（Pro/ENGINEER）、Siemens（NX和Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）等
数据传输		USB 3.0
电脑配置（选配）		Win10 64位；显存: 4G以上；处理器: I7-13700及以上；内存: 64 GB
激光安全等级		ClassⅡ（人眼安全）
		认证号（Laser certificate）：LCS200726001DS
设备重量		0.8Kg
外形尺寸		406x84x136mm
温度/湿度		-10—40℃；10-90%
电源		Input:100-240v,50/60Hz,0.9-0.45A；Output:24V,1.5A,36W(max)
认证		CE、IC、FCC、ROHS、ISO9001
专利		ZL201220386542.3，ZL201220386546.1，ZL201520174157.6，ZL201721695684.7，ZL201520174106.3，ZL201420058854.0，ZL201721376035.0，ZL201330658475.6，ZL201130007136.2，ZL201130007145.1，ZL201130007141.3，ZL201720362488.1，ZL201720349729.9，ZL201720362493.2，ZL201720369852.7，ZL201720369914.4，ZL201720369921.4，ZL2021102492208.4
质保期		24个自然月
