三维摄影测量系统_HL- 3DP

HL-3DP

三维摄影测量系统

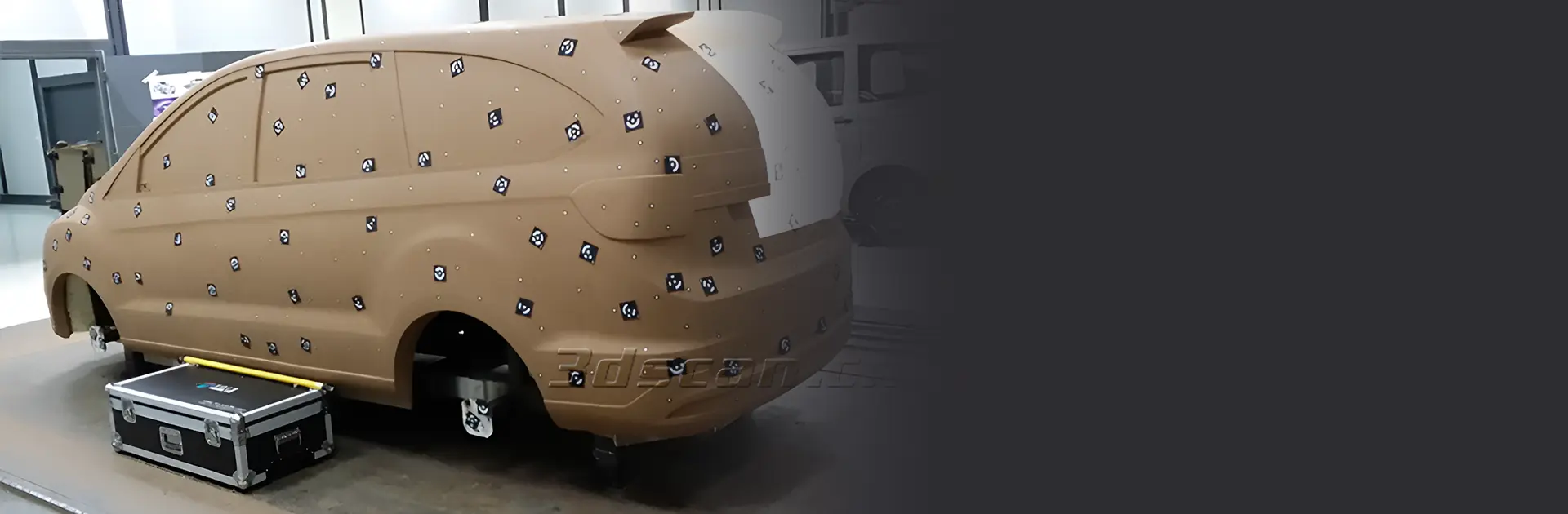

三维摄影测量系统（HL-3DP）是以一架手持式的高分辨率（6000×4000）数字相机，对被测物拍摄数字相片，由2D数字相片影像的迭合，来获取被测物的3D坐标。这项移动式的技术在对于撷取被测物的3D坐标、质量控制(Inspection)及变型分析(Deformation)上都能够有效的节省量测时间。

返回列表

产品特点

测量范围广

全局编码精算配准，适合大、中、小不同物体测量

精度高

精度可达±0.04mm/4m;±0.01mm/m.搭配三维扫描仪使用，能够降低三维扫描数据拼接的累计误差

适用范围广

不受环境影响，适应各种复杂应用场景，适应能力好

质量保证

摄影测量功能，使扫描精度更高，技术水平优于同行业

规格参数

产品型号	HL-3DP
测量范围	0.1m-50m
测量精度	≤±0.04mm/4m
相机配置、参数	高阶相机；≧4500万像素
光场	匀值光调器
镜头	24mm镜头
视角	84-61；58-36
靶杆（因瓦合金，原装）	精度≤0.0015mm
相机校准方式	自校准
匹配方式	编码（工业级）自动匹配
数据传输方式	闪存卡或无线传输
激光安全等级	ClassⅡ(人眼安全）
激光安全等级	认证号（Laser certificate）：LCS200726001DS
后处理软件	PolyWorks，Geomagic，Metrolog，Metrosoft 等
电脑配置（选配）	Win10 64位；显存≥4G；处理器 I7-8700及以上；内存 ≥32 GB
操作环境	兼容Windows98/NT/2000/XP/Vista7
附件	编码点、标志点、闪光灯、内存卡、电池
工作环境	0—40℃；≤85%
认证	CE、IC、FCC、ROHS、ISO9001
专利	ZL201220386542.3，ZL201220386546.1，ZL201520174157.6，ZL201721695684.7，ZL201520174106.3，ZL201420058854.0，ZL201721376035.0，ZL201330658475.6，ZL201130007136.2，ZL201130007145.1，ZL201130007141.3，ZL201720362488.1，ZL201720349729.9，ZL201720362493.2，ZL201720369852.7，ZL201720369914.4，ZL201720369921.4

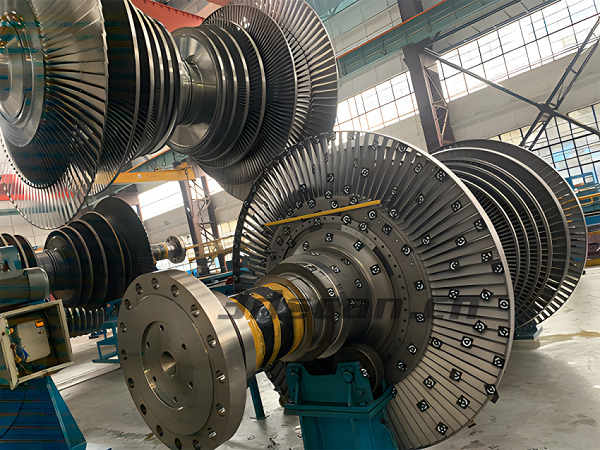

应用方向	3D检测；钣金检测和公差分析；检具检测CAD比对大型金属构架检测

精度高

因瓦合金靶杆，美国原装进口，使测量精度更高
