Scan cobot H

自动化工业三维扫描系统

自动化三维在线检测系统通过激光传感器进行光学非接触式扫描获得产品的轮廓数据，并将实时数据传递给处理单元，通过处理单元的决策调整控制单元以实现在线调整，让结果有利化。从而通过三维在线检测也可以轻松实现残次品的筛选和产品种类的分拣工作等，就如同给生产流水线和机械臂加了一双眼睛，提高产品生产效率和合格率。

返回列表

产品特点

全自动扫描

一键完成从三维扫描产生检测报告的全过程

操作性能安全

人机协作机器人，无需护栏，操作简单方便

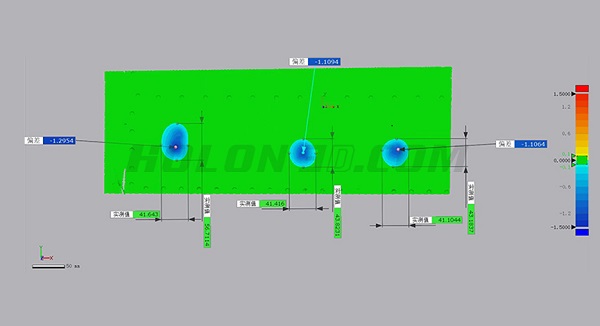

全尺寸三维检测

三维扫描获取工件完整的点云数据，使得全尺寸检测成为可能

高精度数据

精度高达0.01mm，抗干扰能力强

规格参数

产品型号	Scan cobot H
光源	37束蓝色激光线（波长：450nm）
测量速度	2,070,000points/s
扫描模式	大范围模式	标准模式	精密模式	深孔模式
	22束交叉蓝色激光线		14束交叉蓝色激光线	1束蓝色激光线
数据精度	0.02mm		0.01mm	0.02mm
扫描距离	330mm		180mm	330mm
扫描景深	550mm		200mm	550mm
分辨率	0.01mm（max）
扫描区域	600X550mm
扫描范围	0.1-10米（可拓展）
体积精度	0.02+0.03mm/m
	0.02+0.015mm/m 结合 HL-3DP三维全局摄影测量系统（选配）
操作软件	HLScan（终身免费升级）
支持数据格式	asc、stl、ply、obj、igs 、wrl、xyz、txt等，可定制
兼容软件	3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systemes（CATIA V5和SolidWorks）、PTC（Pro/ENGINEER）、Siemens（NX和Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）等
数据传输	USB 3.0
电脑配置（选配）	Win10 64位；显存: 4G以上；处理器: I7-13700及以上；内存: 64 GB
激光安全等级	ClassⅡ（人眼安全）
	认证号（Laser certificate）：LCS200726001DS
设备重量	0.92Kg
外形尺寸	310x80x139mm
温度/湿度	-10—40℃；10-90%
电源	Input:100-240v,50/60Hz,0.9-0.45A；Output:24V,1.5A,36W（max）
认证	CE、IC、FCC、ROHS、ISO9001
专利	ZL201220386542.3，ZL201220386546.1，ZL201520174157.6，ZL201721695684.7，ZL201520174106.3，ZL201420058854.0，ZL201721376035.0，ZL201330658475.6，ZL201130007136.2，ZL201130007145.1，ZL201130007141.3，ZL201720362488.1，ZL201720349729.9，ZL201720362493.2，ZL201720369852.7，ZL201720369914.4，ZL201720369921.4，ZL2021102492208.4
质保期	24个自然月
