小型工业三维扫描仪_Smart II

Smart 37

小型工业三维扫描仪

Smart 37共计37条蓝色激光线，采用22束交叉蓝色激光线用于大范围模式、标准模式+14束交叉蓝色激光线用于精密模式+1束蓝色激光线用于深孔扫描；小型化设计，不受现场环境制约，灵活便携，适应多种工况，随时随地测量。

返回列表

产品特点

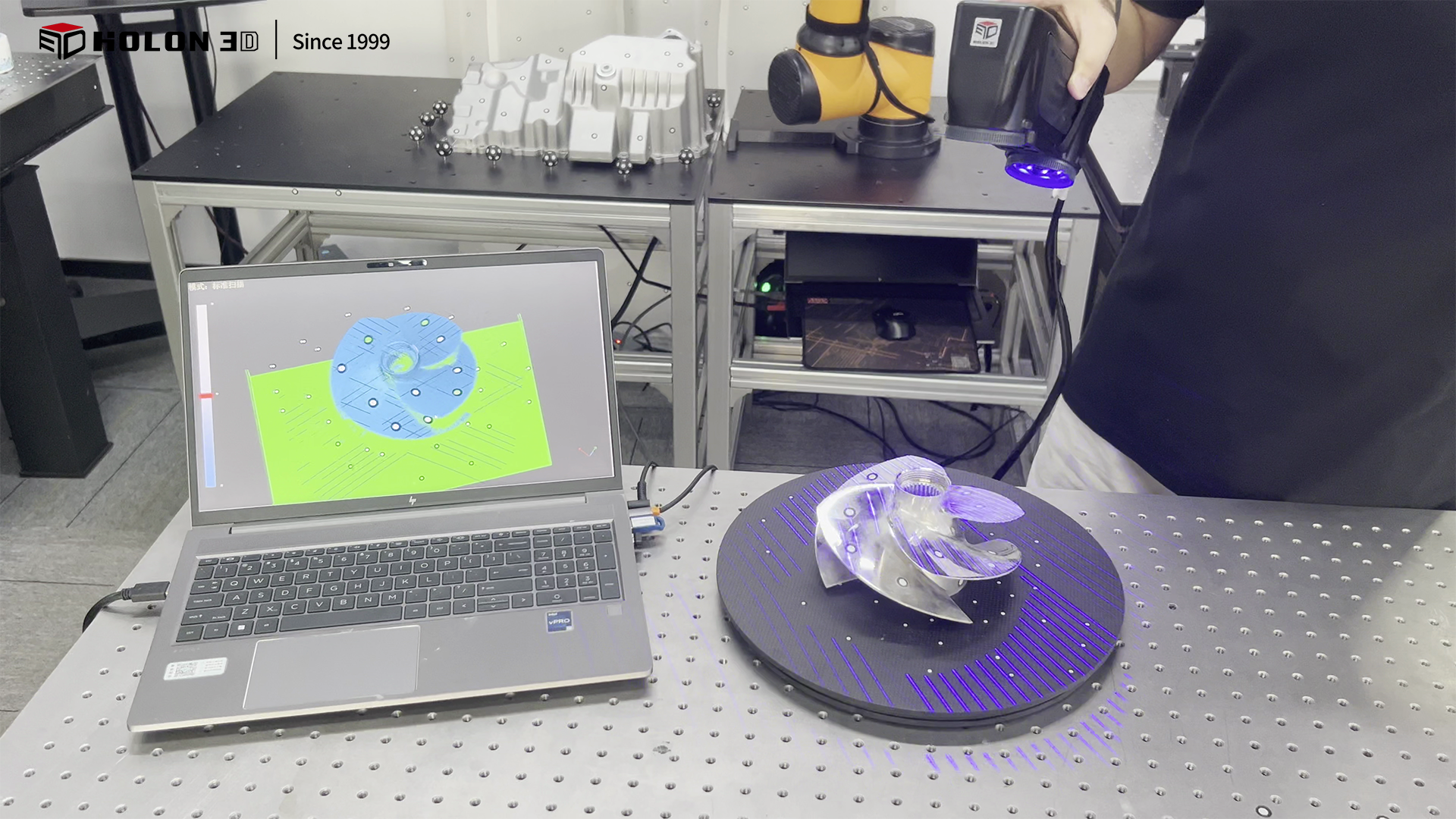

小型化设计

重量730g，用于狭窄区域扫描

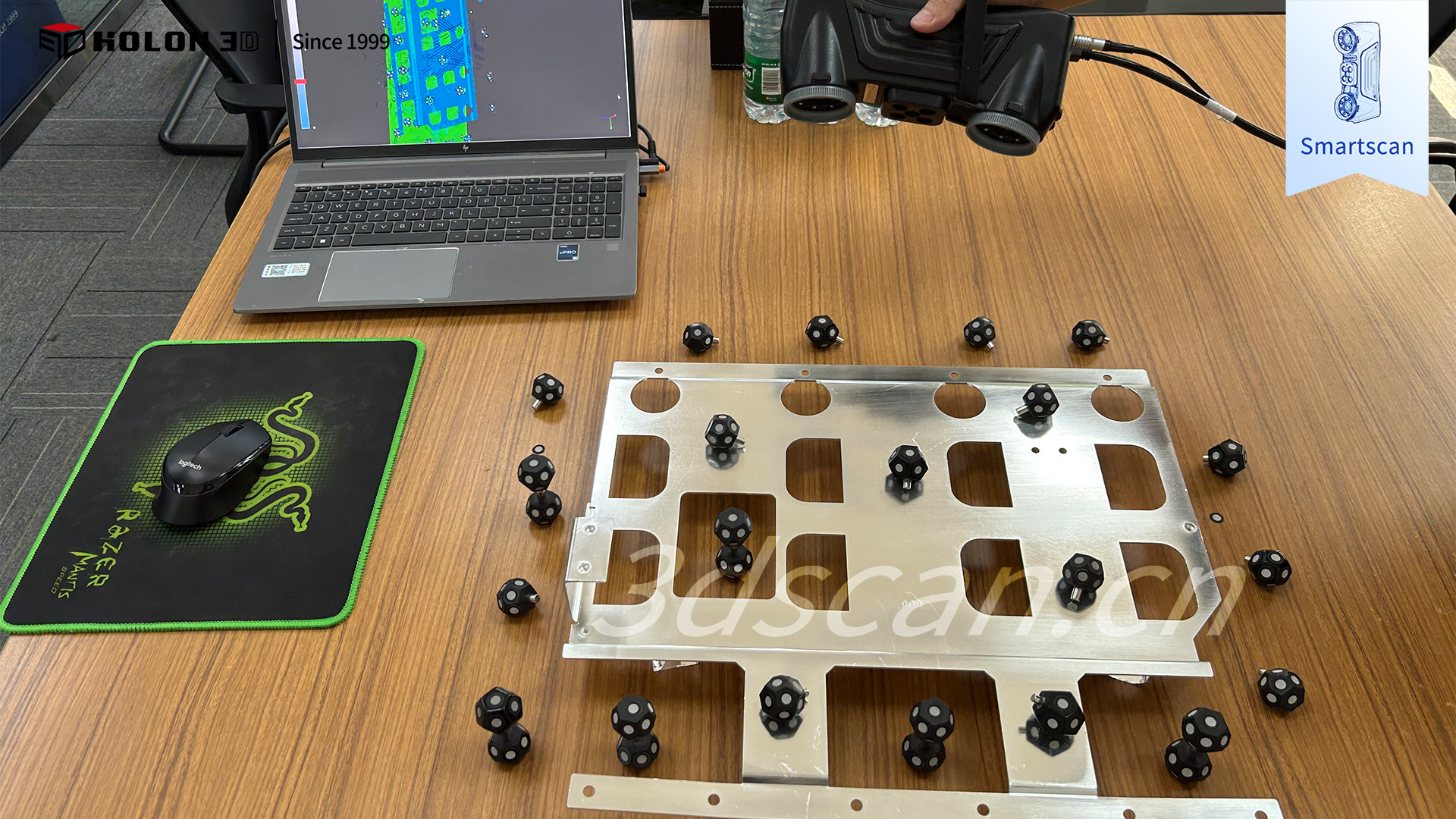

多模式扫描

大范围模式、标准模式快速高效扫描；精密扫描高精度还原物体表面精细特征；深孔模式扫描深孔及死角

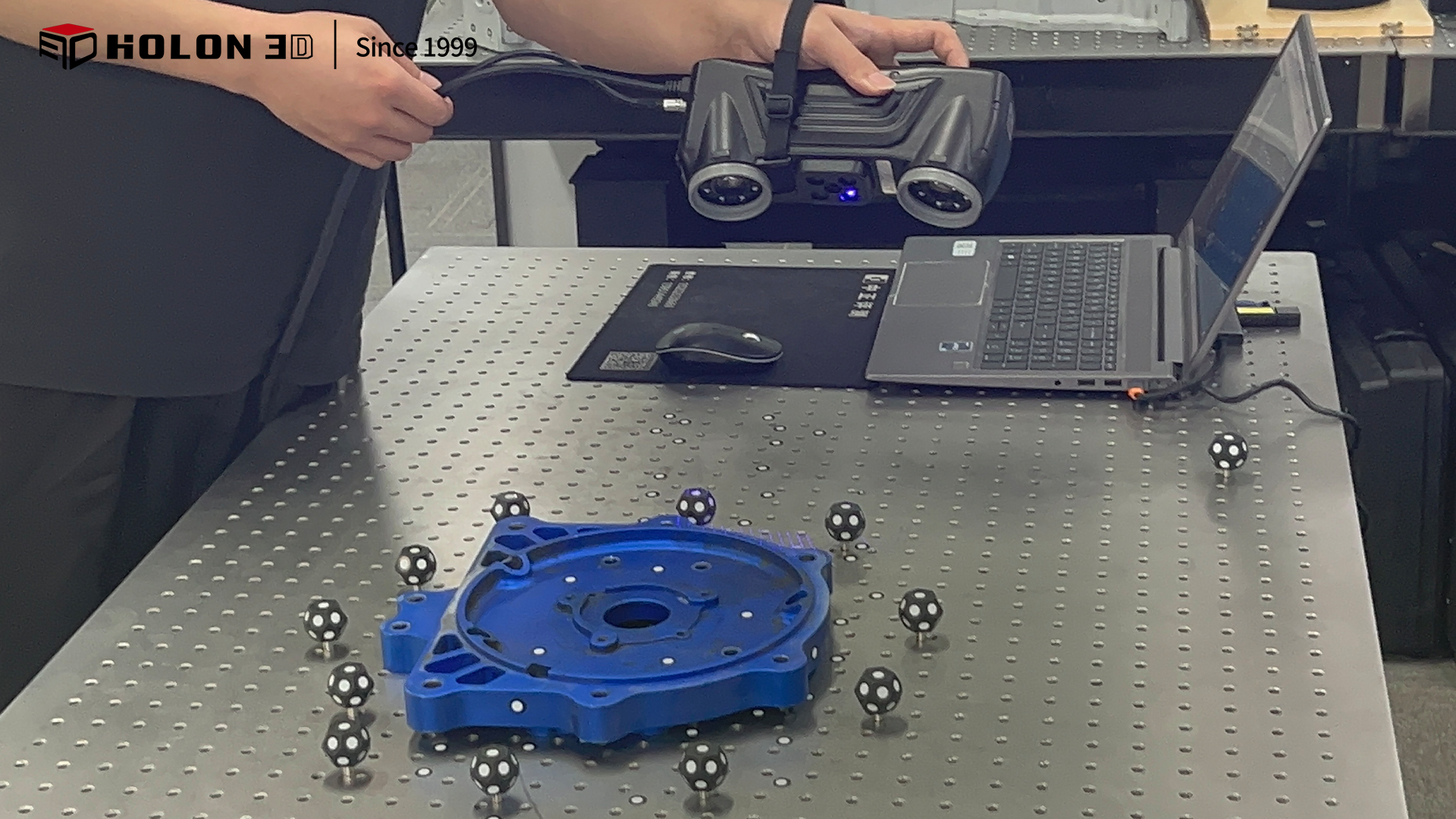

超快扫描速度

扫描速率2,07,0000points/s

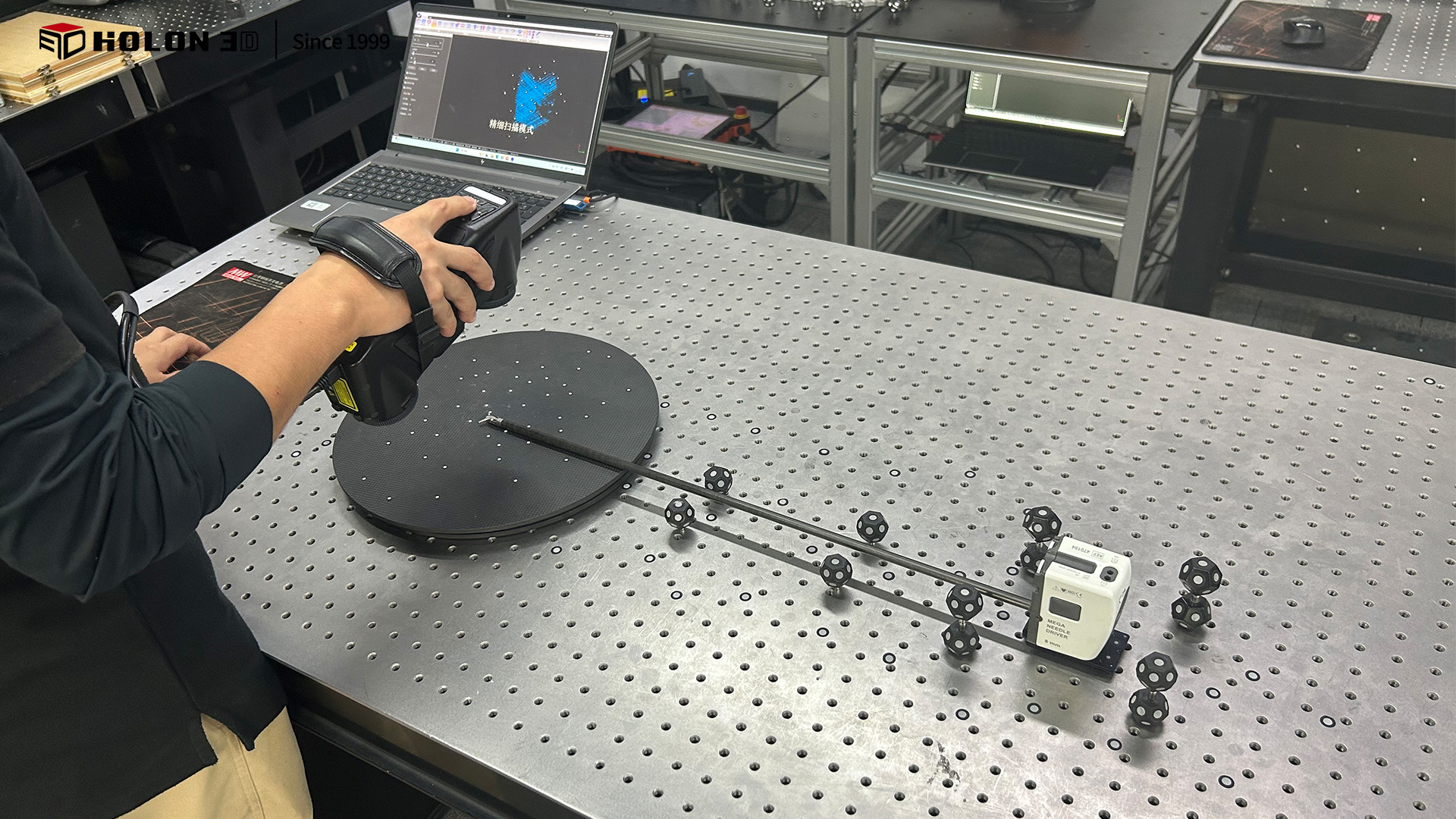

高精度测量

精度高达0.02mm，体积精度0.02+0.03mm/m

规格参数

产品型号	Smart 37
光源	37束蓝色激光线（波长：450nm）
测量速度	2,070,000points/s
扫描模式	大范围模式	标准模式	精密模式	深孔模式
	22束交叉蓝色激光线		14束交叉蓝色激光线	1束蓝色激光线
数据精度	0.02mm		0.01mm	0.02mm
扫描距离	370mm		200mm	370mm
扫描景深	550mm		200mm	550mm
分辨率	0.01mm(max)
扫描区域	600X550mm
扫描范围	0.1-10m（可拓展）
体积精度	0.02+0.03mm/m
	0.02+0.015mm/m 配合 HL-3DP全局三维摄影测量系统（选配）
操作软件	HLScan（终身免费升级）
支持数据格式	asc、stl、ply、obj、igs 、wrl、xyz、txt等，可定制
兼容软件	3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks）、Dassault Systemes（CATIA V5和SolidWorks）、PTC（Pro/ENGINEER）、Siemens（NX和Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）等
数据传输	USB 3.0
电脑配置（选配）	Win10 64位；显存: 4G以上；处理器: I7-13700及以上；内存: 64 GB
激光安全等级	ClassⅡ（人眼安全）
	认证号（Laser certificate）：LCS200726001DS
设备重量	730g
外形尺寸	222 X 104 X 61mm
温度/湿度	-10—40℃；10-90%
电源	Input:100-240v,50/60Hz,0.9-0.45A；Output:24V,1.5A,36W(max)
认证	CE、IC、FCC、ROHS、ISO9001
专利	ZL201220386542.3，ZL201220386546.1，ZL201520174157.6，ZL201721695684.7，ZL201520174106.3，ZL201420058854.0，ZL201721376035.0，ZL201330658475.6，ZL201130007136.2，ZL201130007145.1，ZL201130007141.3，ZL201720362488.1，ZL201720349729.9，ZL201720362493.2，ZL201720369852.7，ZL201720369914.4，ZL201720369921.4，ZL2021102492208.4
质保期	24个自然月
