手机外壳逆向设计案例
发布时间：2024-03-18
浏览数：529
- A +
- A
- A -
各类手机产品，数不胜数，不仅仅是功能，客户也非常注重外观。手机的零配件非常多，很多细小零件都是依附在手机外壳上的，所以对手机外耳的精度要求非常高。
面临问题
1、手机的零配件非常多，很多细小零件都是依附在手机外壳上的，对于精度要求非常高。
2、传统的测量方法，所取得数据有限且不能准确地表达曲面的三维数据，也不能进行后期的二次设计与质量检测。

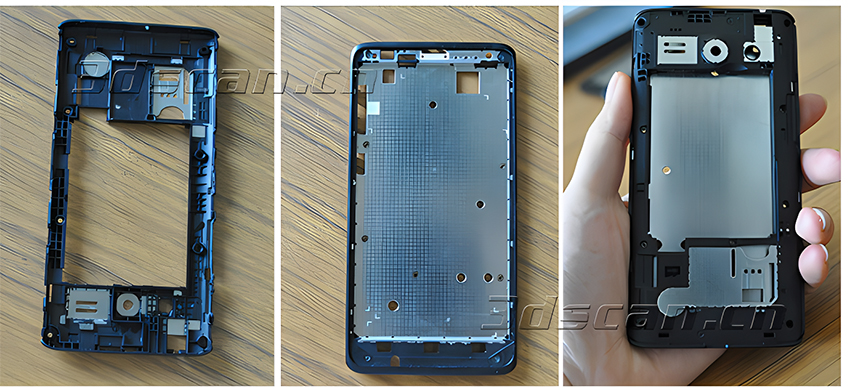

手机外壳实物图
解决方案
该手机外壳曲面较多，形状也较复杂，从而使得模具设计越来越困难，设计的时间也增长。针对客户所面临的问题，华朗三维技术工程师使用三维扫描仪HL-3DM（快速获取手机外壳高精度的三维数据）+逆向设计软件（将手机外壳点云数据转换为三角网格面数据）进行后期处理，加快手机外壳的二次设计。
工作人员使用三维扫描仪HL-3DM，可轻松的对手机外壳进行扫描，并能够快速的获取到手机外壳完整的三维数据。三维扫描仪HL-3DM具有扫描效率高，获取的数据精度高，数据智能融合等特点。这样手机外壳的精度问题也就可以迎刃而解了，通过逆向设计软件处理得到手机外壳STL格式的三维模型， 将手机外壳三维数据导入逆向建模软件进行逆向建模。利用逆向建模软件处理得到的CAD数据，即可用于CNC机床加工、快速成型、外观质量检测等应用。

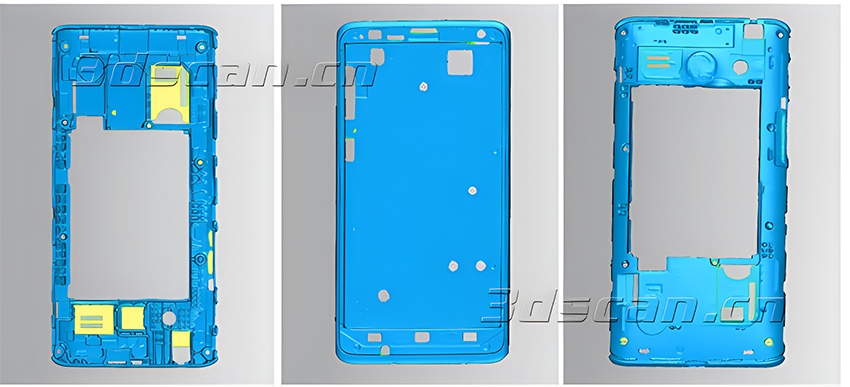

手机外壳扫描数据图
获取手机外壳三维数据后续应用广泛：
1.产品的改良；
2.产品质量比对；
