平板电脑三维检测案例
发布时间:2024-04-11
浏览数:291
- A +
- A
- A -
某电器生产公司希望通过三维扫描仪HL-3DM获取平板电脑外壳的三维数据,建立电脑外壳三维数,用来改型以及后续品质检测与质量控制。

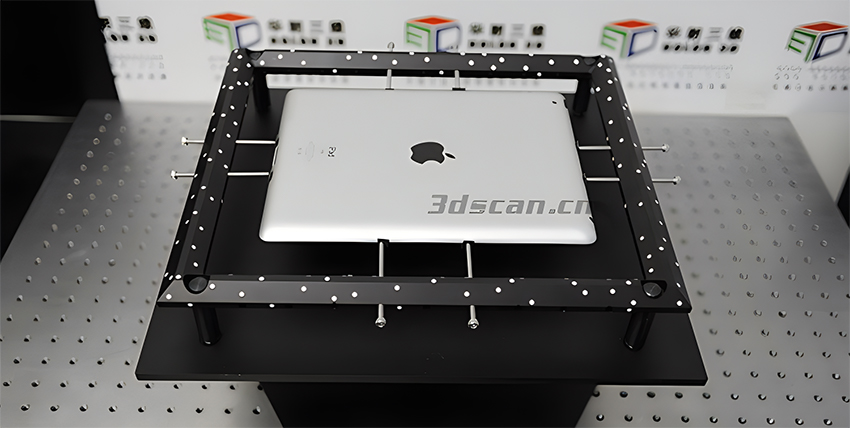

平板电脑现场图
面临问题
1、客户对耳机膜片的三维数据有非常高的精度要求,整体误差需要控制在0.02mm以下。
2、使用传统的测量方法,只能平板电脑外壳部分数据,对于曲面部分无法测量,导致获取的数据量不完整,无法进行平板电脑外壳的检测。
解决方案
1. 首先华朗三维工程师使用三维扫描仪HL-3DM对平板外壳实物进行扫描,获得高精度、高精确度的点云资料,并通配套软件处理得到STL格式的三维模型。

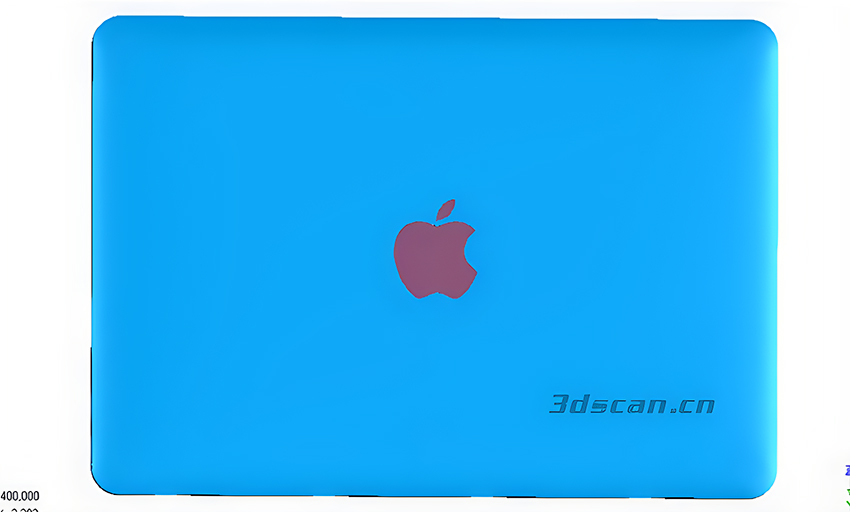

平板电脑外壳STL数据图
2. 将三维测量数据导入逆向建模软件进行逆向建模。

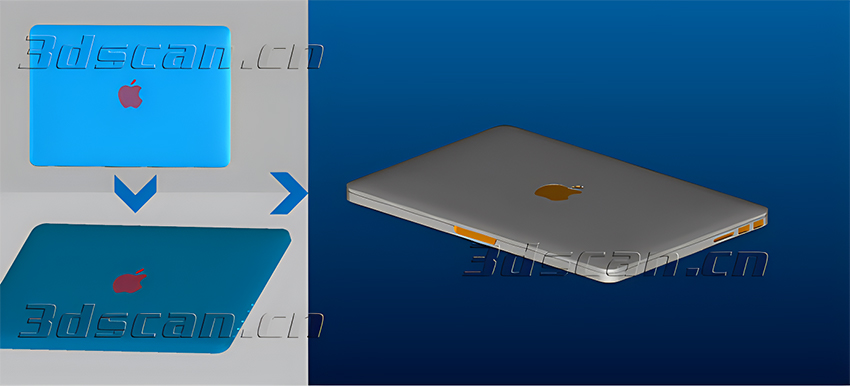

平板电脑外壳三维数据图
3、将获取的平板电脑三维数据导入检测软件中,可以迅速检测平板电脑(CAD) 模型和产品的制造件之间的差异,能以直观易懂的图形比较结果来显示两者的差异。

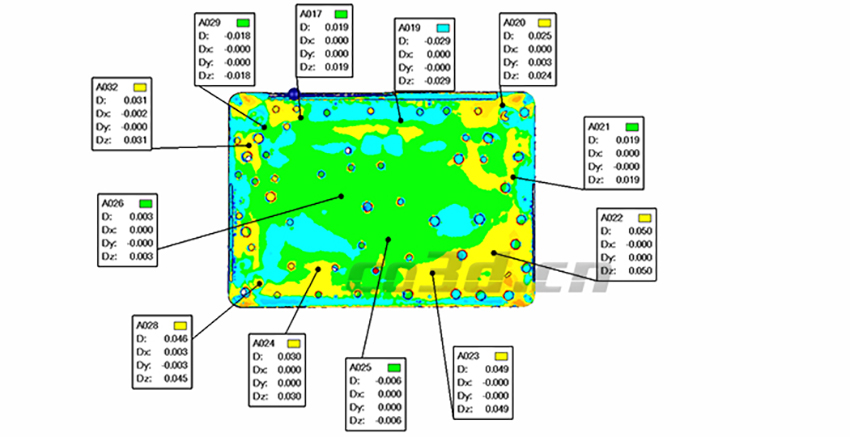

平板电脑外壳对比分析图
