叶轮逆向设计
发布时间：2024-03-16
浏览数：508
- A +
- A
- A -
离心风机是依靠输入的机械能，利用高速旋转的叶轮将气体加速，离心式风机由机壳、主轴、叶轮、轴承传动机构及电机等组成。风机的转速，既可以取消节流损失，又可以保证风机始终运行在高效区，因此可以大幅度节约电能。体现了当前工业生产的新趋势。
产品实物图
面临问题
客户希望获取机壳和叶轮的三维数据，建立全面的三维数模，用于产品的构造设计、改型设计以及后续品质检测。
1.机壳表面呈现深黑色且不平整，曲面、细节处较多，不易扫描，采用传统的检测方式，很多尺寸及形位特征无法有效的测量，容易产生二次误差。
2.客户要扫描三维数据做逆向建模，要求扫描速度要快、数据要全、精度要高，具有很大的挑战性。
扫描现场图
解决方案
针对客户所面临的问题，华朗三维技术工程师采用手持式三维扫描仪Model 37快速精确的获取了机壳和叶轮三维数据，且不用喷涂显像剂扫描方便快捷，扫描速度快数据全面。成功解决了客户所面临的问题。

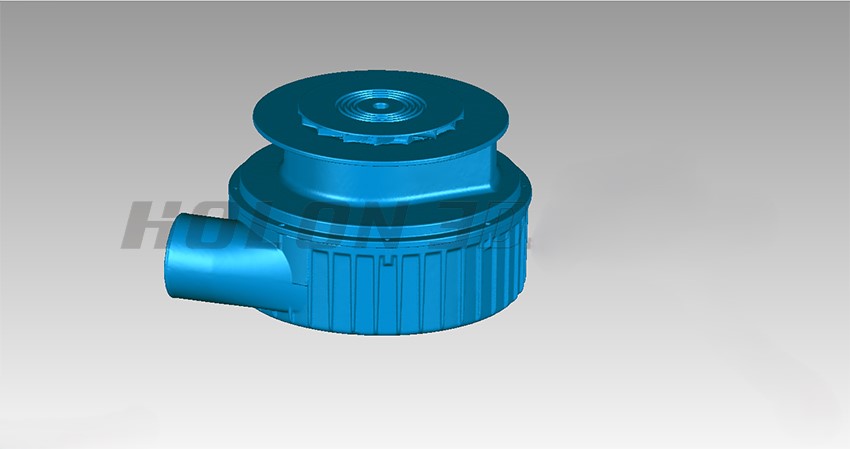

产品STL数据图1-1

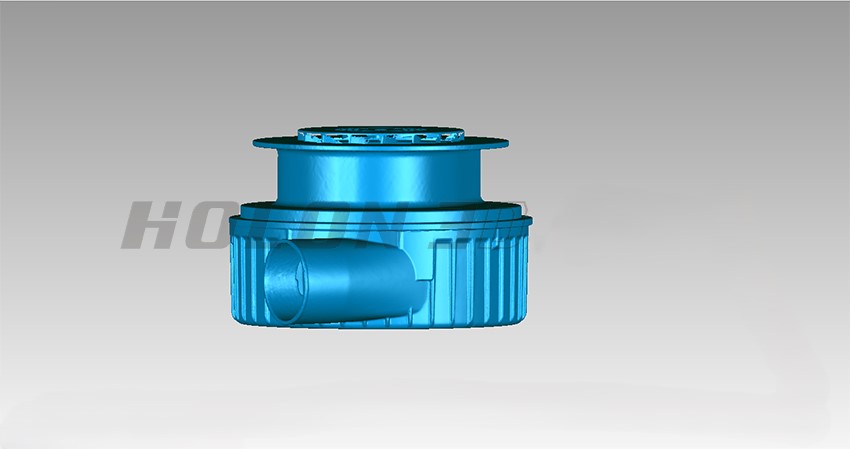

产品STL数据图1-2
