航空头盔逆向设计案例
发布时间：2024-03-08
浏览数：311
- A +
- A
- A -
航空头盔不仅能大大减轻飞行员的工作压力，让飞行员可以安心作战，头盔里有瞄准具，通信设备，和飞机飞行数据的显示仪。万一飞机出事故，飞行员跳伞时头盔还可以保护飞行员！使用三维扫描仪获取航空头盔三维数据，改进头盔结构，提升头盔性能。
面临问题
1、航空头盔里层层次性太高，有很多的曲面和凹槽，导致扫描难度增大。
2、传统的测量方法数据采集密度不够（数据量不足）而且对于航空头盔的曲面以及弧度无法测量，无法正常的进行检测，后期也不能逆向制图。
解决方案
1、案例需求：
客户需要研发新款的航空头盔，需要获取现有头盔的三维数据进行参考

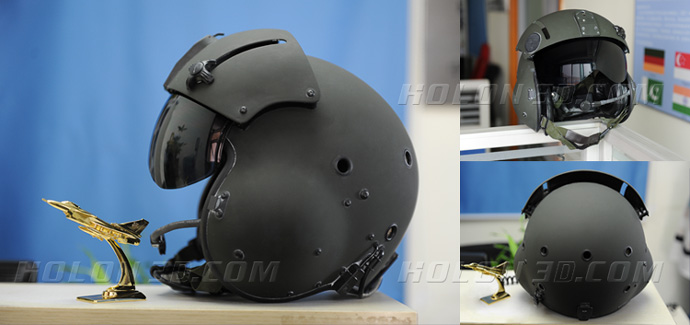

航空头盔
2、客户要求精度：
0.02ＭＭ
3、实际扫描精度：
<0.02ＭＭ
航空头盔具有形状复杂、批量小、零件规格差异大、可靠性要求高等特点，因此产品的定型是一个复杂而精密的过程，往往需要多次的设计、测试和改进，耗资大、耗时长。华朗三维工程师提出解决方案中使用：三维扫描仪HL-3DSV（快速获取航空头盔高精度的三维数据）+逆向设计软件（将航空头盔点云数据转换为三角网格面数据）+等主流设计软件中进行后期处理，加快航空头盔的二次设计。可快速的制造出航空头盔所需样品，并模拟出航空头盔的最终形态（功能形态、曲面形态等），可用于产品测试、装配试验、评估、功能讲解等功能，与传统工艺相比能够缩短约1/4的生产时间。 与传统工艺相比，华朗三维成型工艺，可不受形状与结构限制，无需任何模具即可快速完成任意复杂的造型。制作结果不仅精度高，细节制作精良，表面质量高符合航空航天的技术要求，还在一定程度上进行了轻量化的提升。

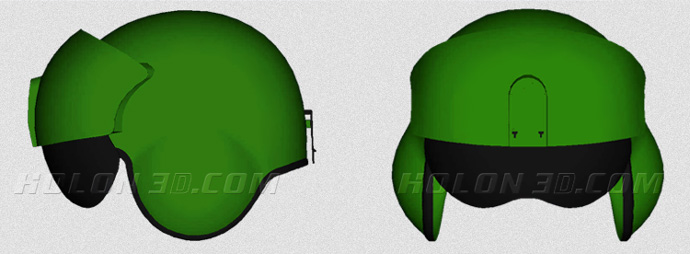

航空头盔三维数据
