飞机螺旋桨模型三维扫描
发布时间：2024-03-08
浏览数：319
- A +
- A
- A -
某高端玩具飞机设计公司为设计飞机螺旋桨模型，要考虑到其后期飞行速度与发动机传出来的功率，设计过程中要考虑直径、桨叶数目、实度、桨叶角、螺距等因素，由于人员设计时间较长，该企业希望使用三维扫描仪扫描飞机螺旋桨的三维数据，进行逆向设计，可加快工作效率。
面临问题
传统设计周期长，满足不了玩具飞机设计公司的需求。使用传统的测量方法，只能获取飞机螺旋桨模型部分数据，对于不规则的曲面部位无法进行精确测量，导致获取的数据量不完整，无法进行飞机螺旋桨模型的设计。
解决方案
针对客户所面临的问题，华朗三维技术工程师提出解决方案：使用三维扫描仪HL-3DS快速获取螺旋桨模型的三维数据，逆向设计软件将螺旋桨模型点云数据转换为三角网格面数据，结合逆向设计软件根据客户需求直接在三维数字模型上修改设计，加快螺旋桨模型的二次设计。

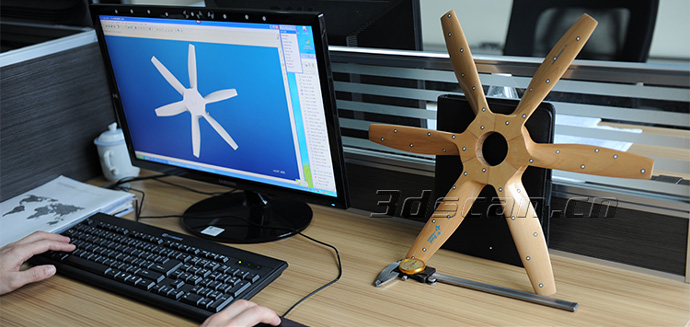

飞机螺旋桨模型实物图

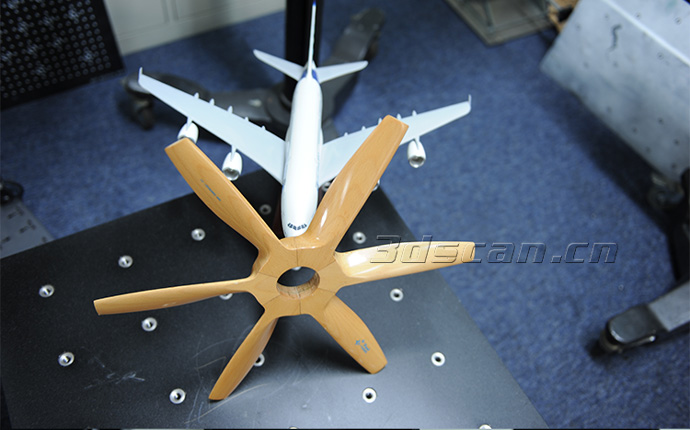

飞机螺旋桨模型扫描图

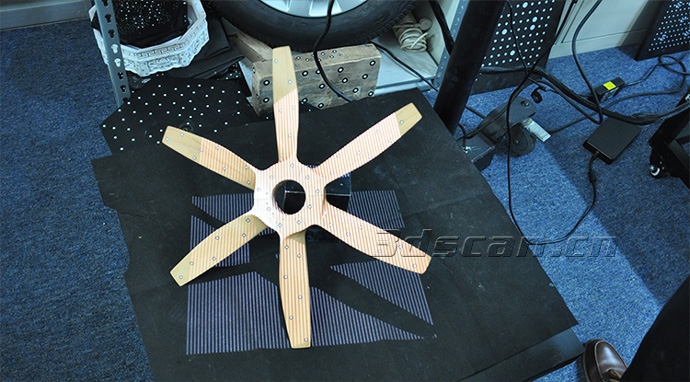

飞机螺旋桨模型三维数据

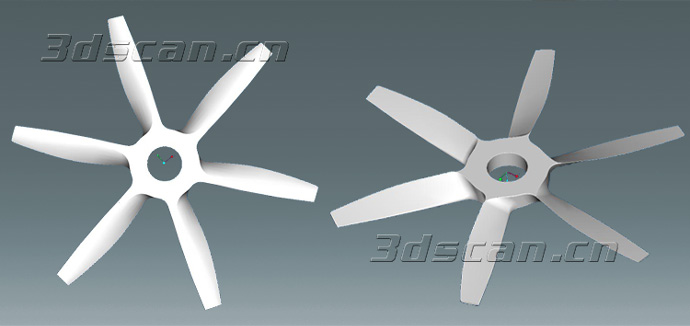

飞机螺旋桨模型STL数据
飞机螺旋桨模型扫描图
