农机配件逆向设计
发布时间：2024-04-23
浏览数：481
- A +
- A
- A -
配件即是装配在机械上的零件或部件，每个配件都是机械设备重要的组成部分，缺少或磨损都会影响产品的使用和性能。在机械设备使用过程中，特别是农业机械在长期劳作中磨损速度快。所以需要获取配件的数据，得以保存数据和逆向设计使用，可以提供数据支持以及降低修复成本。

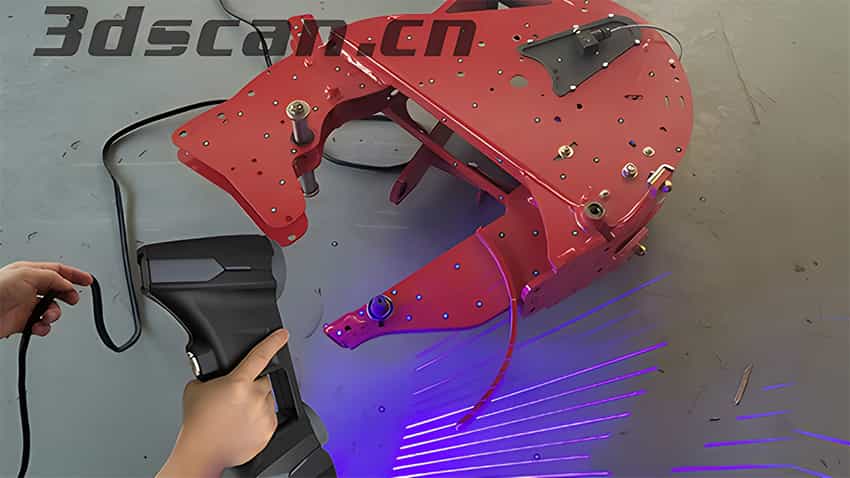

农机配件扫描现场图
面临问题
客户采购了农业机械配件，想要采集三维数据，在配件磨损修复过程中，可以加快维修速度。配件外形不规则，表面细小特征多，客户对精度要求高，因此对扫描工作要求也高。
由于客户使用传统的扫描仪进行扫描，扫描速度慢、工作流程复杂，需要完成时间久，有些形位特征测量不精准，产生误差大，这样就容易影响逆向设计。
解决方案
华朗三维手持式三维扫描仪Model 29扫描速度快，并且扫描过程可视化，及时了解到正在执行的操作，给扫描工作带来了很大的便捷。
使用三维扫描仪获取农机配件高精度三维扫描数据，接着对获取数据进行优化处理，再导入到三维软件处理进行逆向设计。扫描仪使用扫描过程灵活方便，速度快，还有精细模式，因此数据误差小精度高。获取数据完全能满足客户的要求，精度高，可以在后期的设计开发中运用。

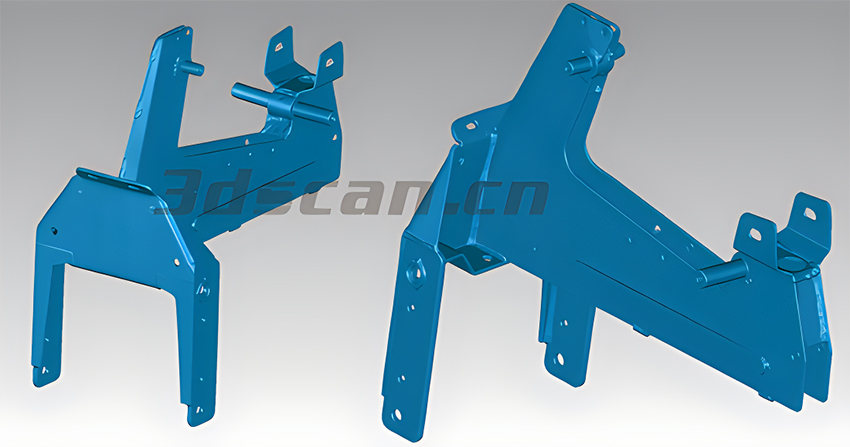

农机配件STL数据图
农机配件点云数据图

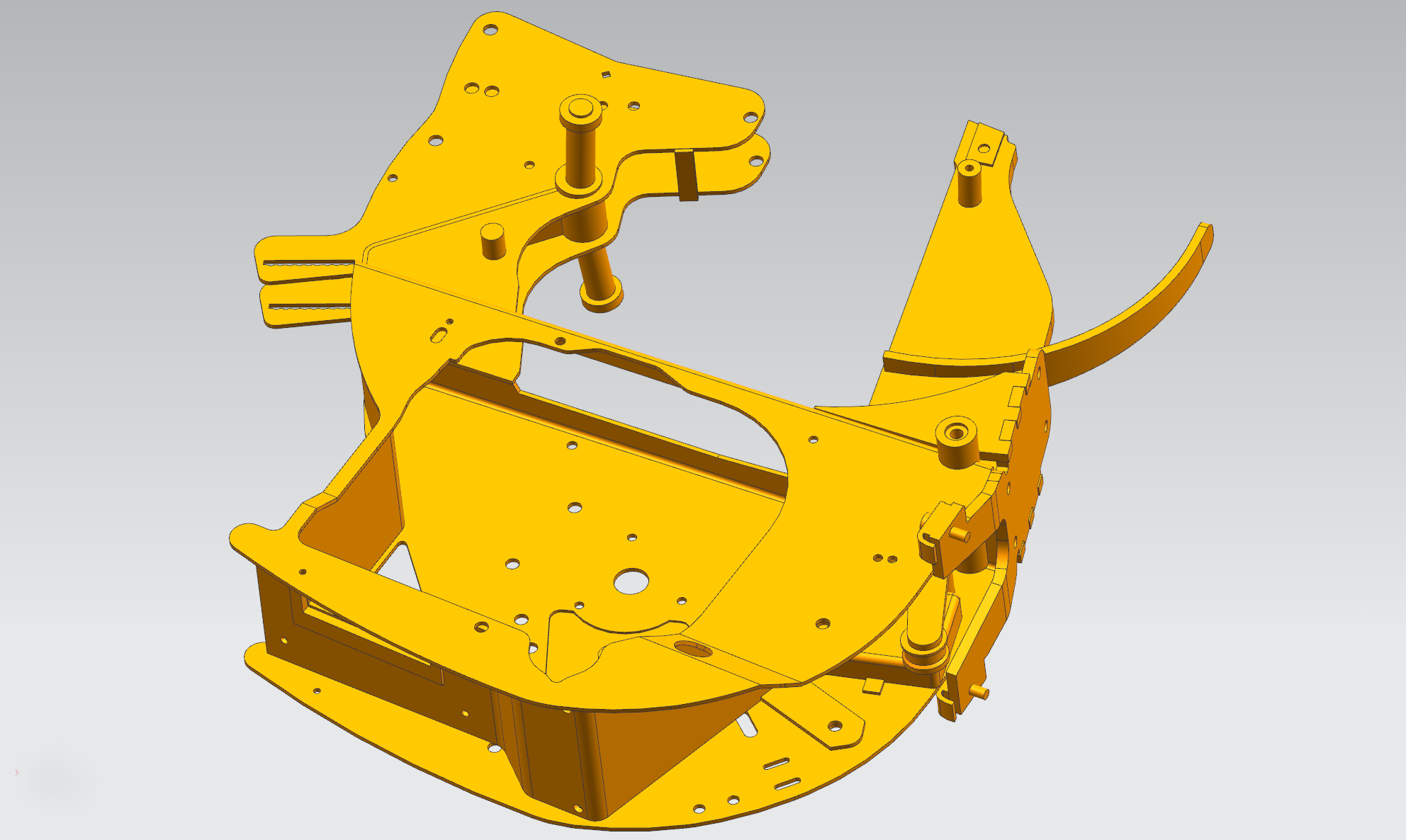

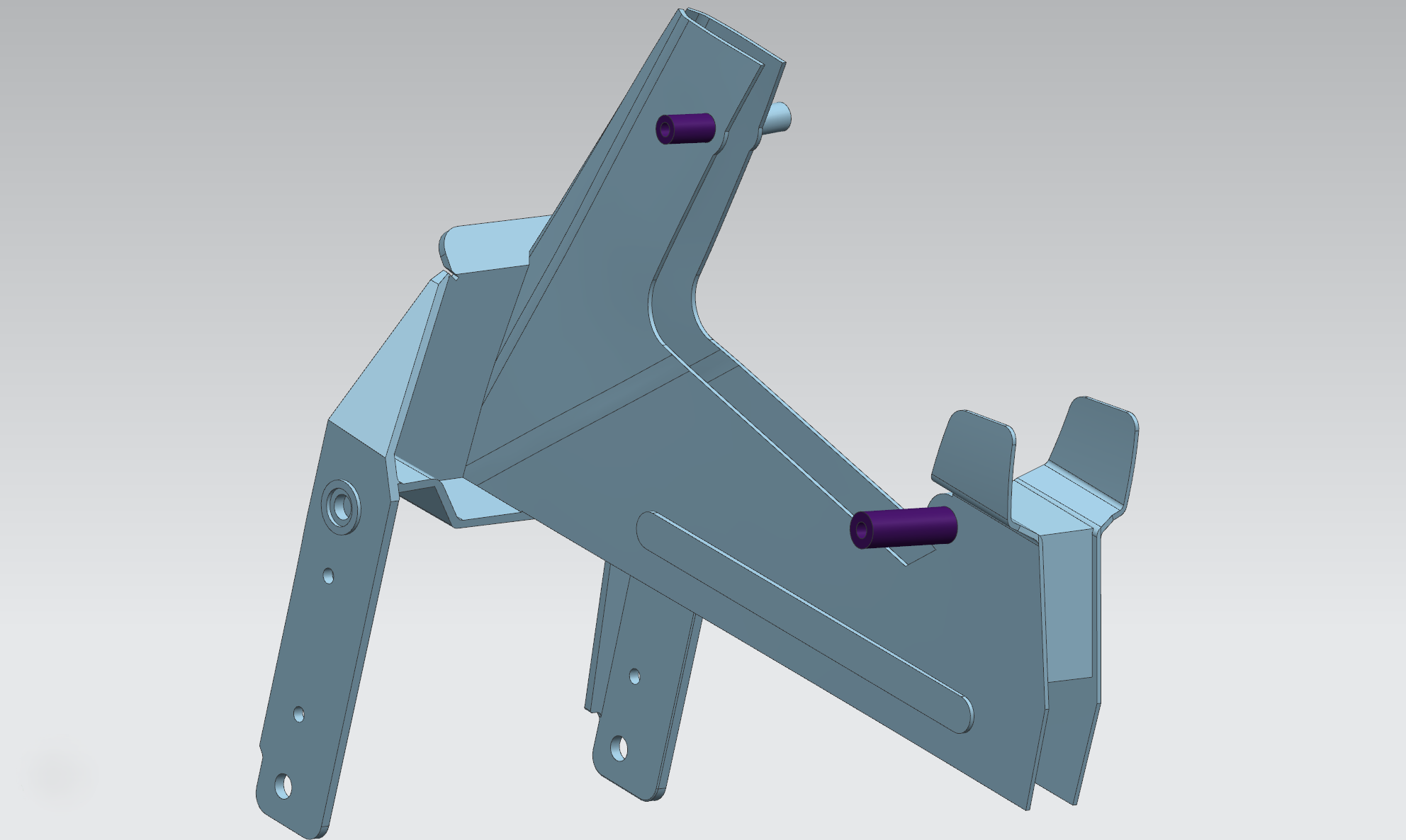

农机配件逆向设计图
