超大风力发电叶片模具三维检测
发布时间：2024-04-23
浏览数：512
- A +
- A
- A -
某知名风电设备生产企业需对风力发电叶片模具进行三维测量，检测叶片模具生产是否合格。风力发电叶片是风力发电机中最基础和最关键的部件，叶片的设计直接影响风能的转换效率和其年发电量，良好的设计、可靠的质量和优越的性能是保证机组正常稳定运行的决定因素。所以风力发电叶片模具的质量能否达标就显得尤为重要。
面临问题
1、由于风力发电叶片模具体型巨大(长约20多米，宽约2到3米)，曲面精度要求高且不便移动，用拍照式三维扫描仪测量时，累计误差会过大，如何消除误差造成的影响，是面临的最大问题。
2、使用传统的测量方法不仅耗时较长，所取得数据有限且不能准确测量出风力发电叶片曲面的三维数据，无法进行完整的扫描与数据拼接。也不能完成对风力发电叶片模具进行质量检测。
解决方案
针对该企业对风力发电叶片模具扫描面积大，曲面精度要求高，为消除扫描累积误差与完整拼接等问题，华朗三维技术工程师提出解决方案：使用三维摄影测量系统HL-3DP无需配合三维扫描仪单独即可完成超大风电力叶片模具的三维检测，快速获取叶片模具高精度三维数据+逆向设计软件(将风力发电叶片模具点云数据转换为三角网格面数据)+导入设计软件进行后期处理，得到检测分析报告。

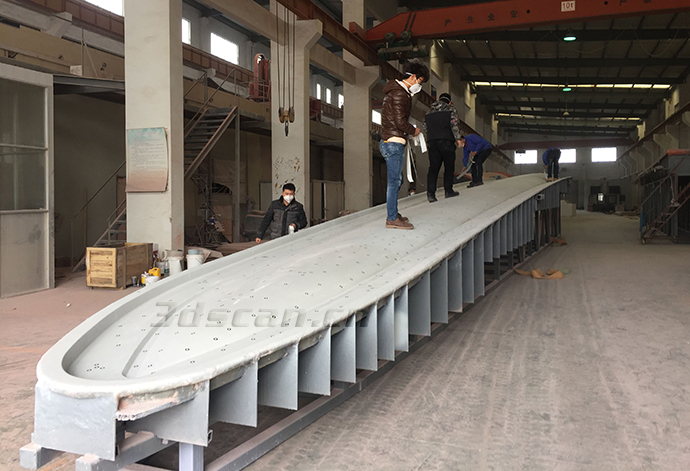

超大型风电叶片模具测量现场实物图

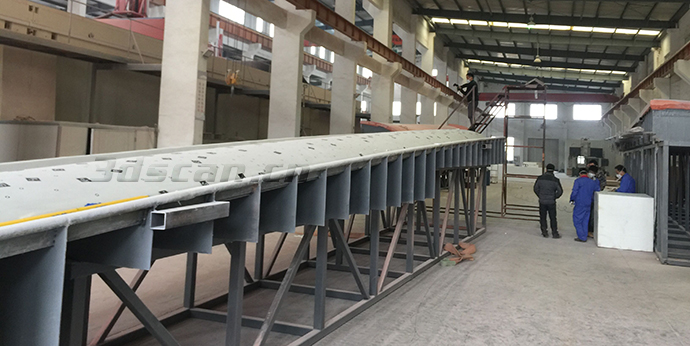

超大型风电叶片模具测量现场实物图

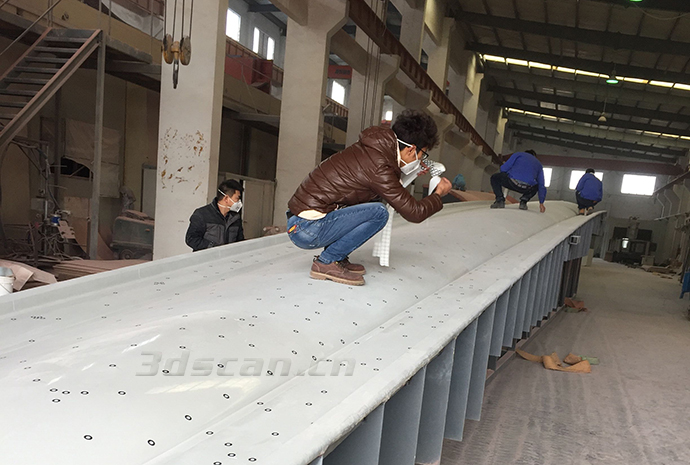

超大型风电叶片模具现场测量实物图

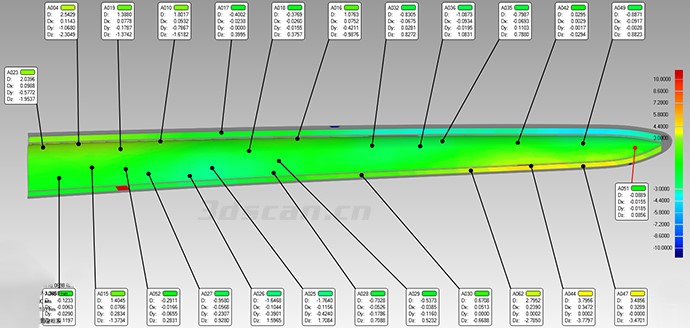

超大型风电叶片模具三维数据图

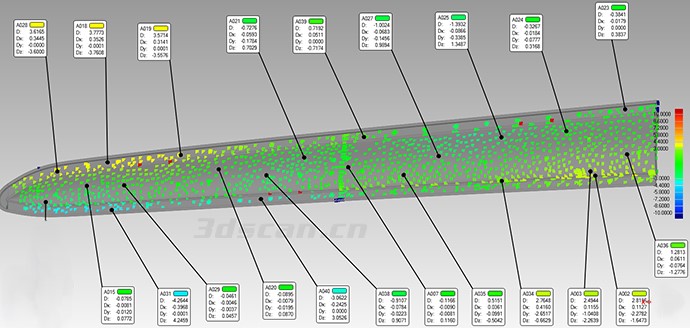

超大型风电叶片模具三维检测图
