卡车制动鼓的三维扫描检测

发布时间：2025-03-06 浏览数：55

卡车制动鼓是鼓式制动系统的核心部件，通过内部刹车片与鼓壁摩擦产生制动力，实现车辆减速和停车。其重要性在于直接关乎行车安全，需承受高温、磨损和冲击，优质的制动鼓材料与结构设计能保障制动稳定性，避免热衰退，三维扫描技术可助力其后期检查维护，预防制动失效，确保长途重载工况下的可靠性和耐久性。

面临问题

客户对获取的工件尺寸精度有要求，工件弧度较大，曲面多，采用传统的测量方法比较困难，无法快速、精准得获取卡车制动鼓的三维模型数据。

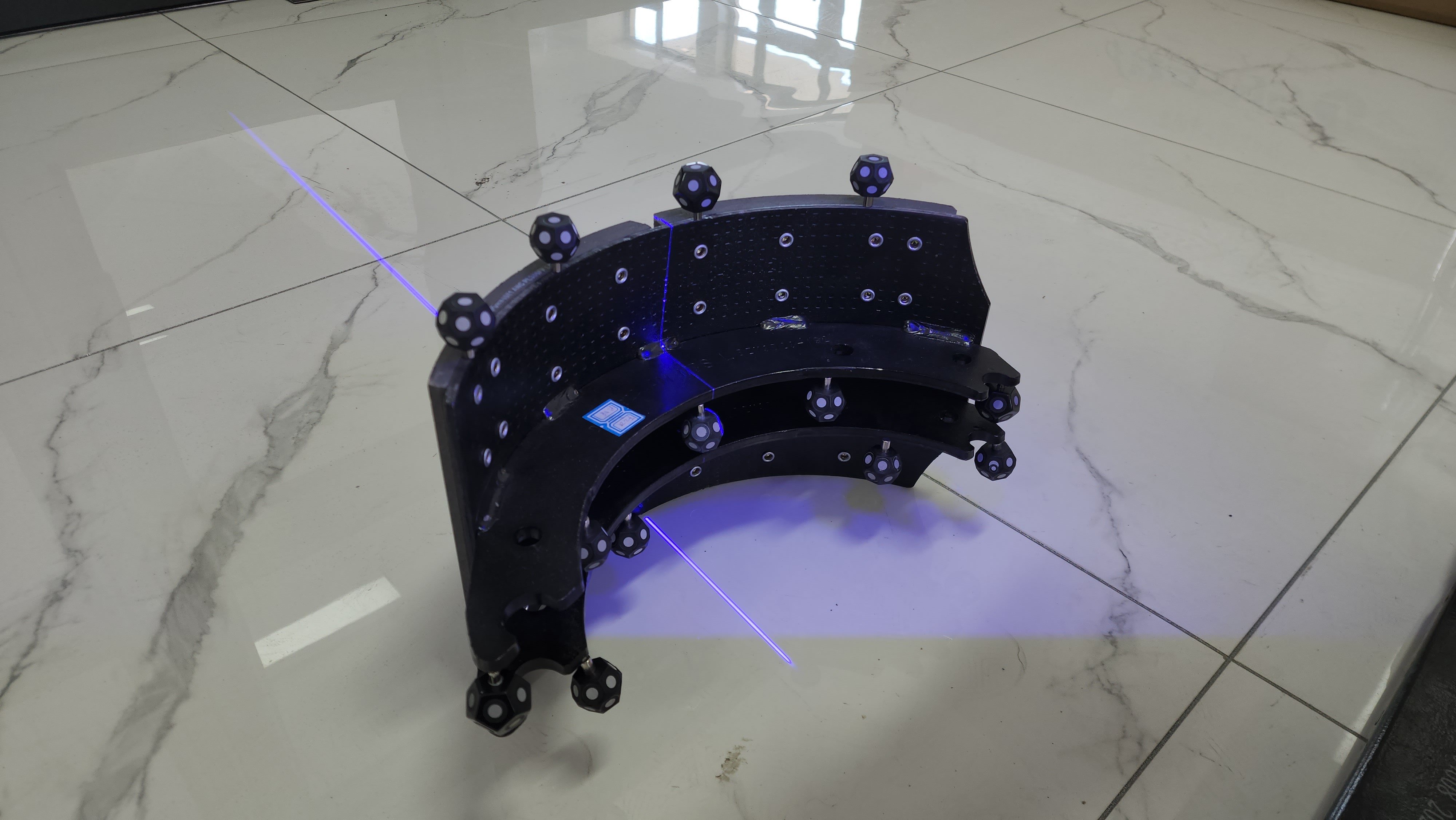

现场扫描图

解决方案

针对客户所面临的问题，华朗技术工程师提出解决方案使用手持式三维扫描仪：model49，获取卡车制动鼓的三维数据，工程师根据扫描完成的三维数据对于其进行尺寸检测、逆向建模、助力二次设计与产品改良。

扫描设备：

手持式三维扫描仪：model49

产品特点：

      1、外形小巧,重量轻（920g），携带、使用方便
      2、无需外接交流电源，开箱即用，不用标定
      3、总计49条蓝色激光线，扫描速度更快

4、使用磁吸标志球，与业界常用的标记贴相比，定位精度更高，使用更加方便。

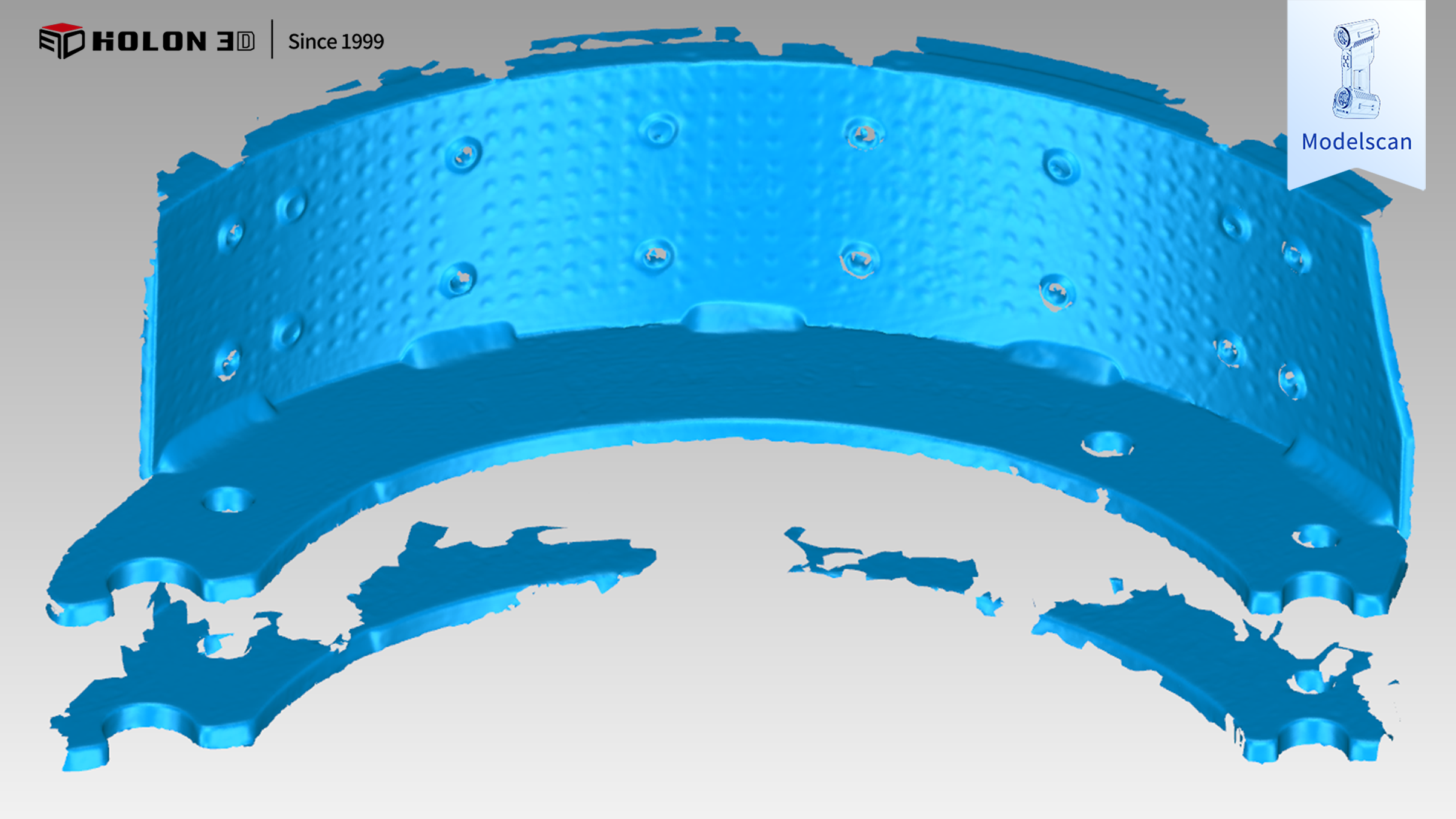

STL数据图

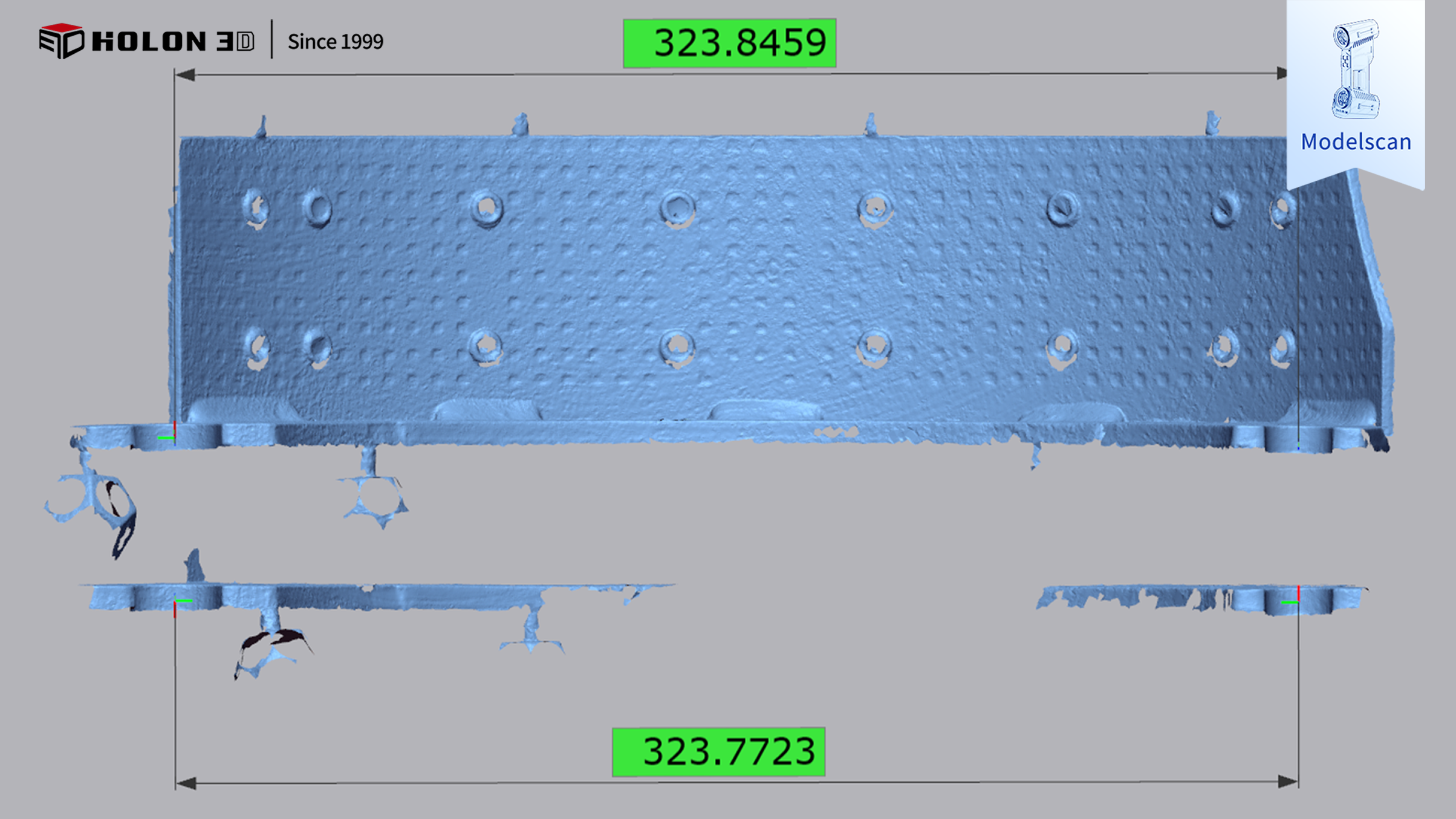

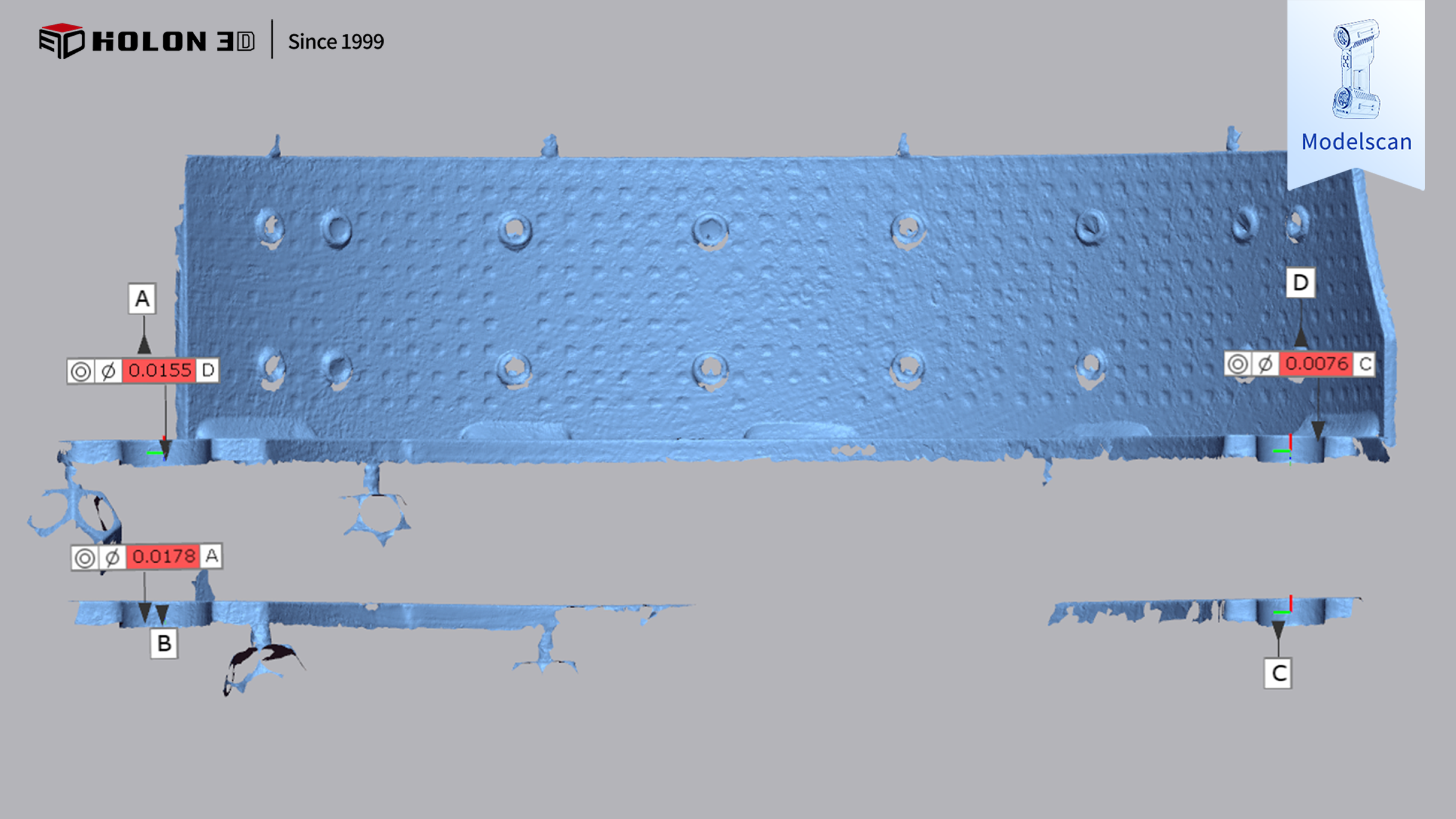

尺寸检测图
