某知名品牌电动三轮车三维检测
发布时间：2025-04-09
浏览数：37
- A +
- A
- A -
三轮车在长期使用或生产装配过程中，车架焊接变形、金属件疲劳弯曲等问题易导致结构强度下降与安全隐患。客户需快速对比成品与设计模型的装配精度差异，定位形变区域并量化分析质量风险，但传统人工检测效率低、盲区多，难以实现复杂曲面与焊接点的精准全局测量。
面临问题
传统检测手段受限于三轮车复杂的多杆件交错结构与密集焊接点，难以穿透车底、货箱间隙扫描隐藏区域；金属车斗曲面、塑料件接缝等混合材质（反光与哑光共存）易导致扫描数据断层或噪点，而亚毫米级精度需求使人工检测单台耗时超2小时，且无法生成可视化三维偏差报告，严重影响质控效率与可靠性。
解决方案
HOLON工程师通过Proscan手持式三维扫描仪突破检测瓶颈：设备搭载调光，无惧深色，适配金属与塑料等多种材质，消除高反光干扰，完整获取车架、轮胎及焊接点数据；手持式设计可灵活深入车体狭小空间，以0.02mm精度捕捉隐蔽形变；扫描数据经智能分析系统与CAD模型智能对齐，生成三维偏差色谱图，直观呈现车架弯曲度、轴距偏移等多项参数，并输出检测对比报告，为工艺优化提供精准决策支持。

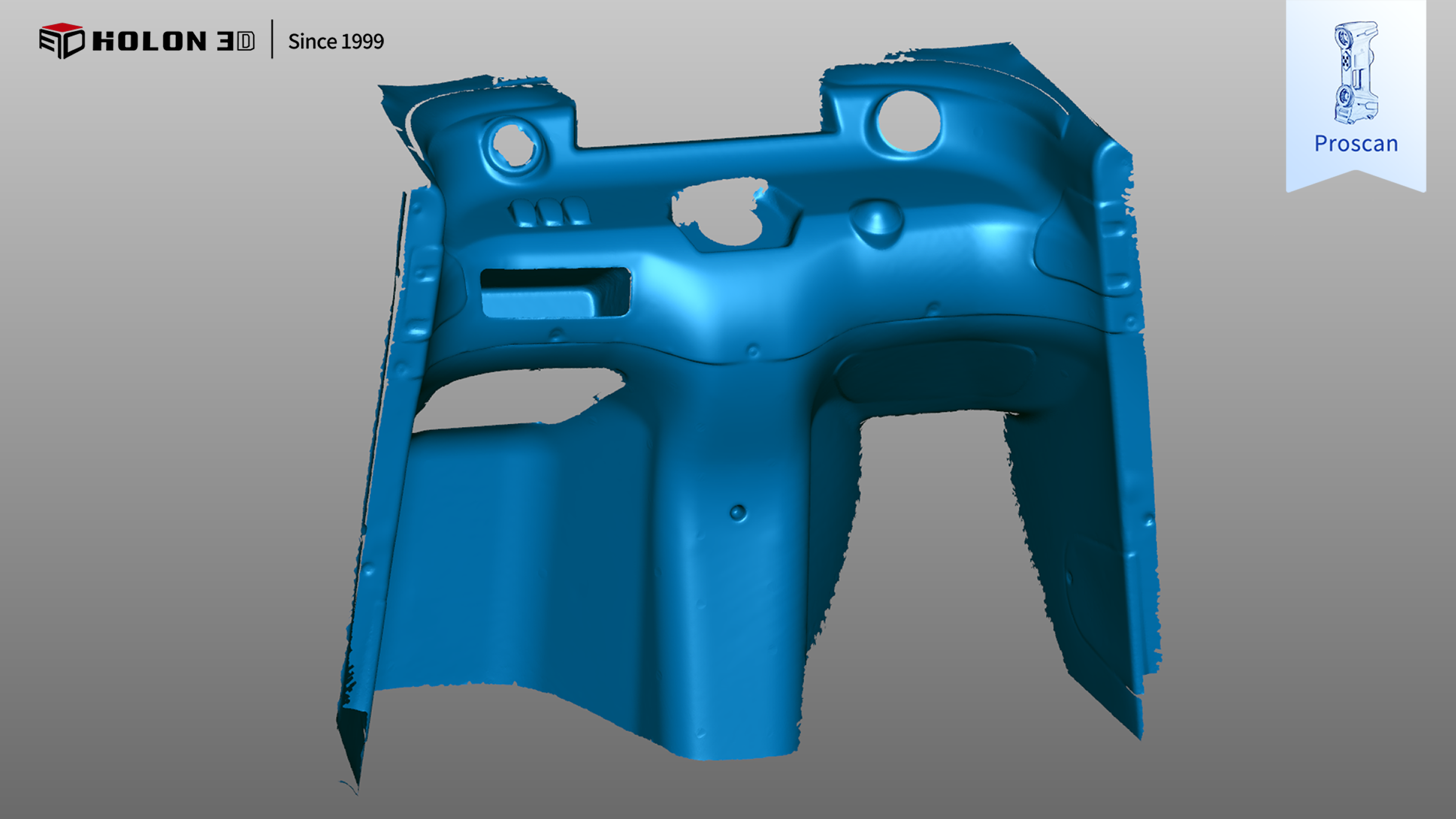

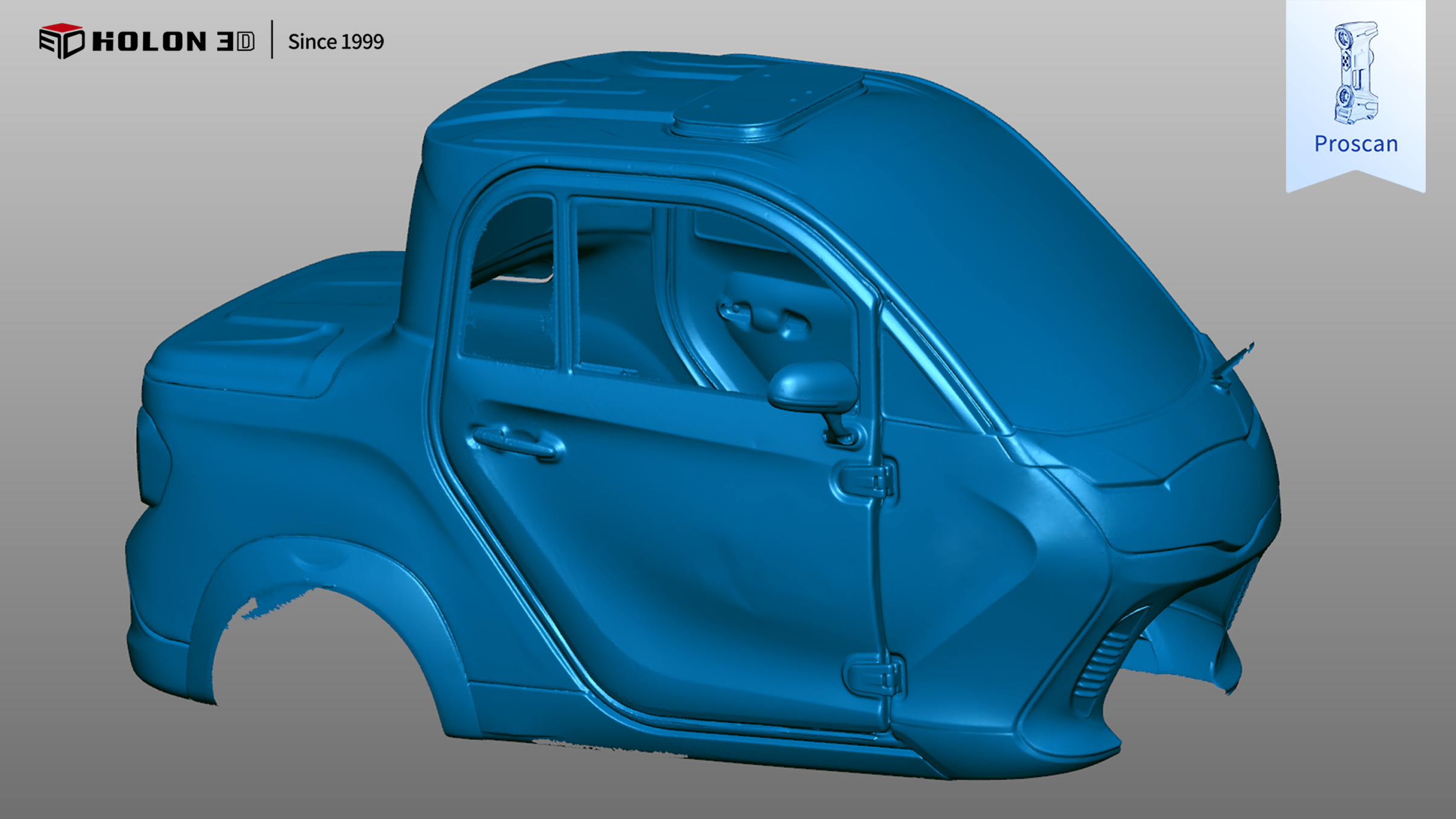

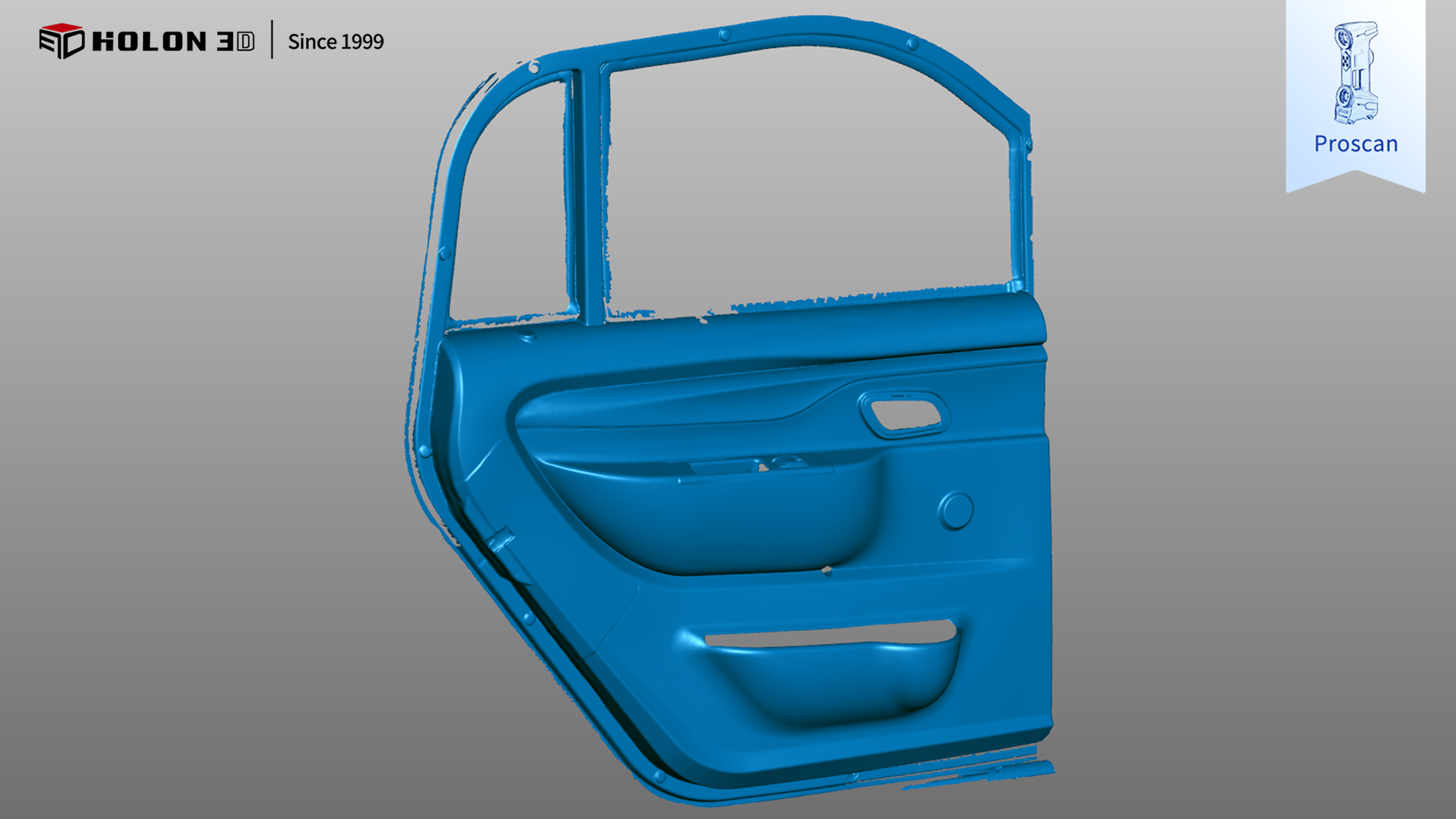

STP数据图

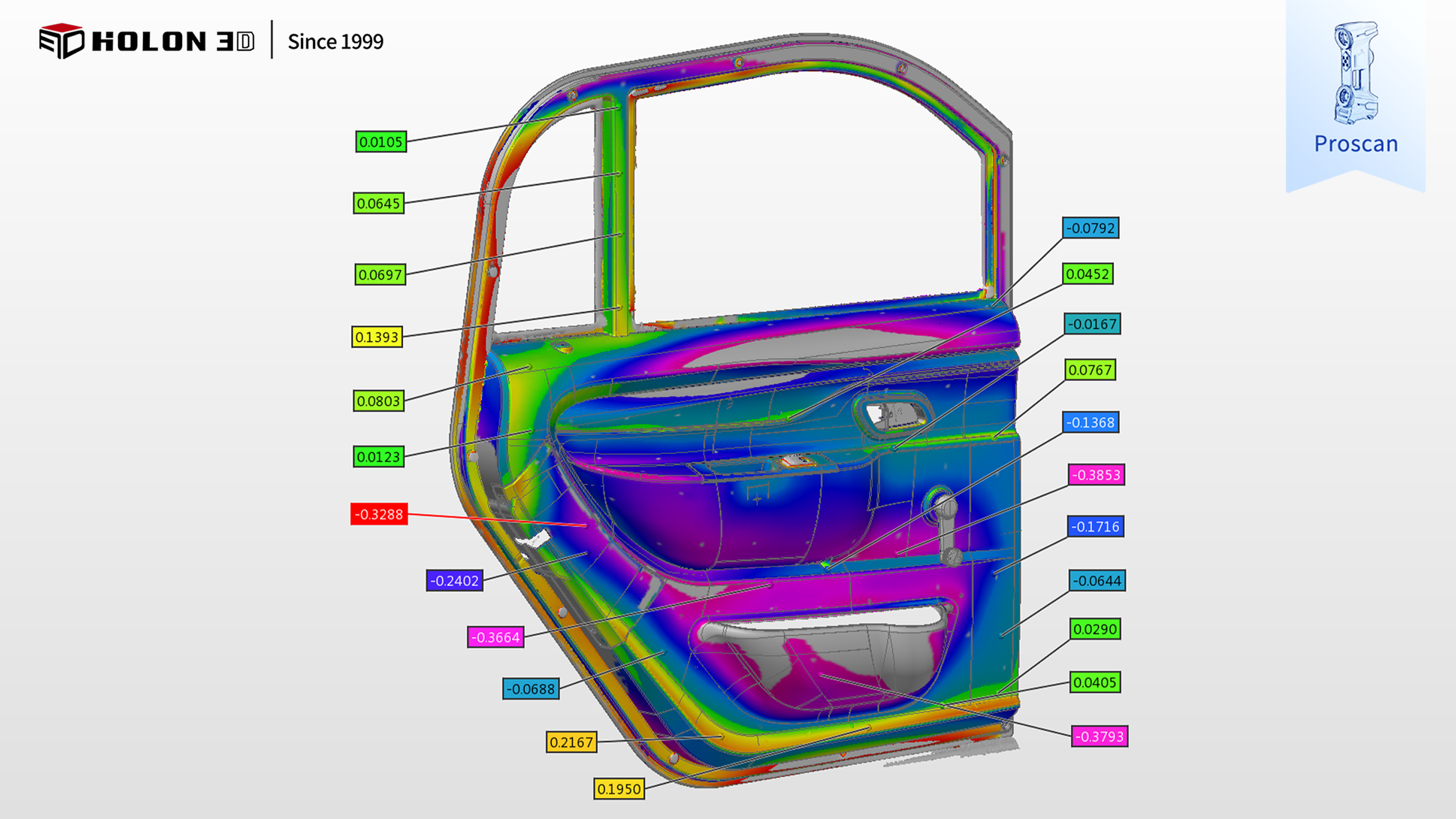

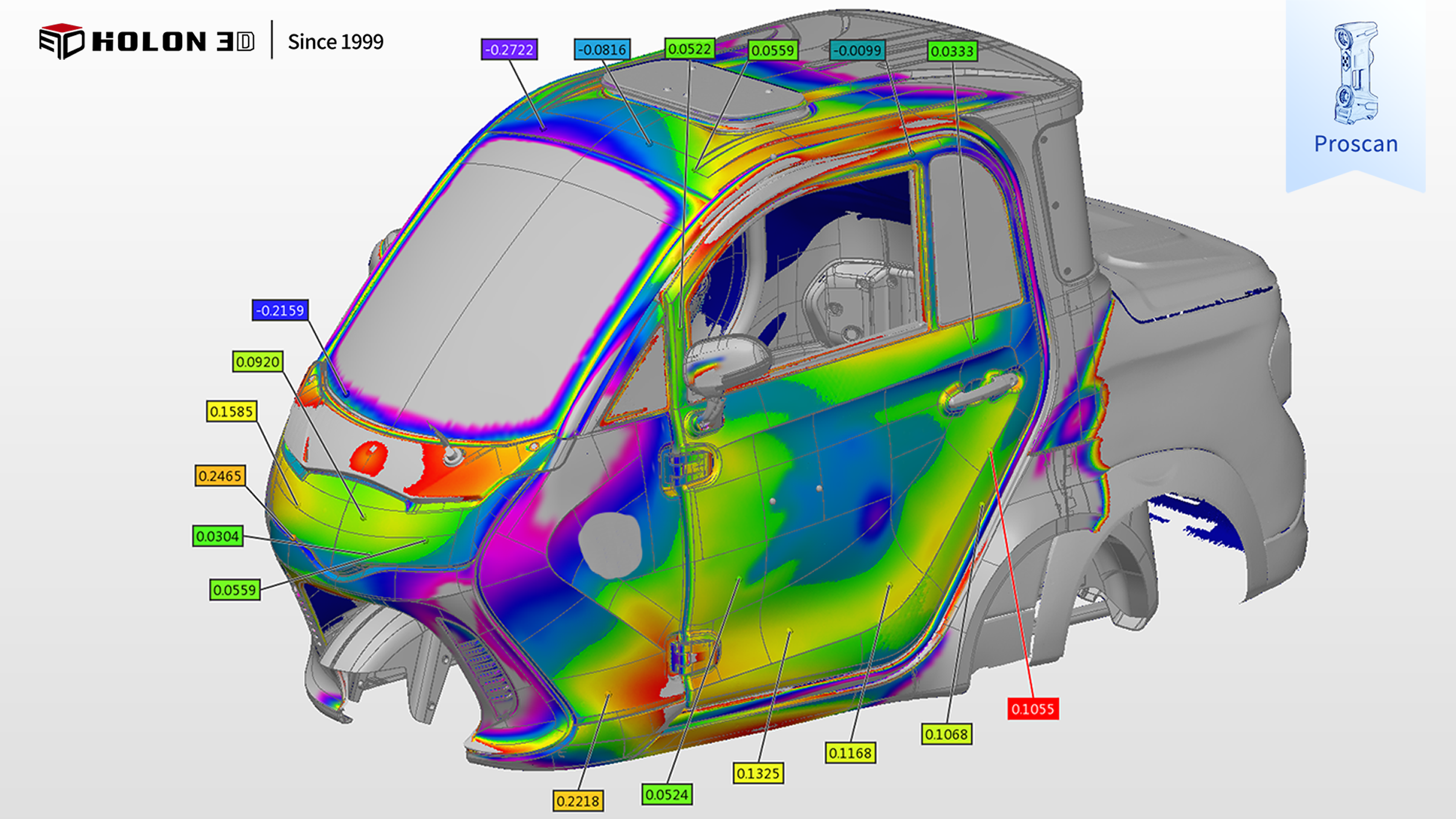

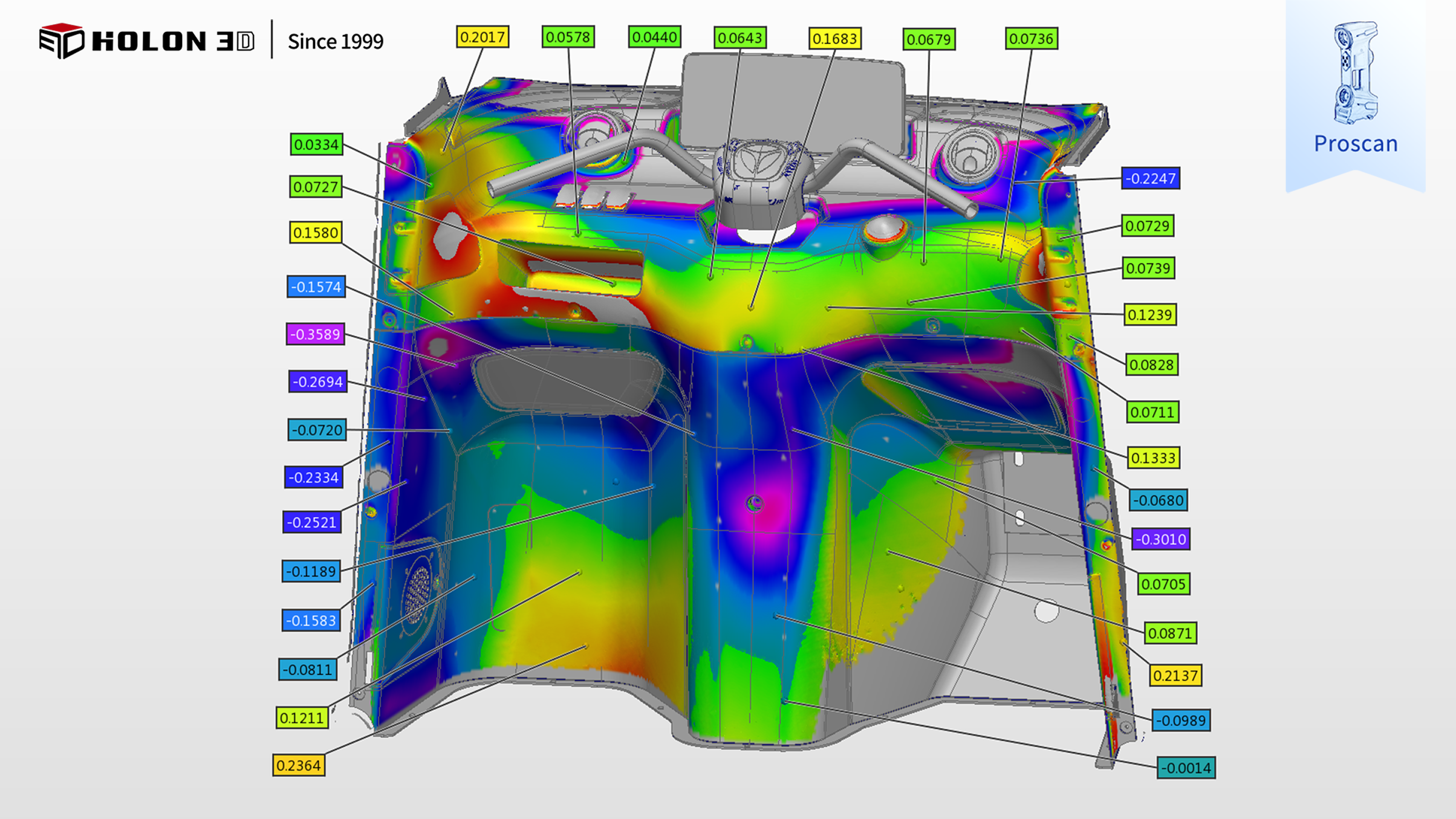

对比数据图
