汽车发动机三维检测
发布时间：2024-04-22
浏览数：649
- A +
- A
- A -
发动机是为机器提供动力的机器，是机器的心脏，会影响到机器的动力性、经济性和环保型，是一个很核心的部件。所以机器外表设计的再好，也比不上有一个好的发动机重要。无论是在设计、制造、工艺还是性能、控制方面，都在不断的提升，现在的注重点不仅是机器动力，还有能源的消耗、尾气排放与环境有关的方面。客户现在需要用三维扫描仪获取发动机的完整三维数据，进行质量检测和研发数据分析。

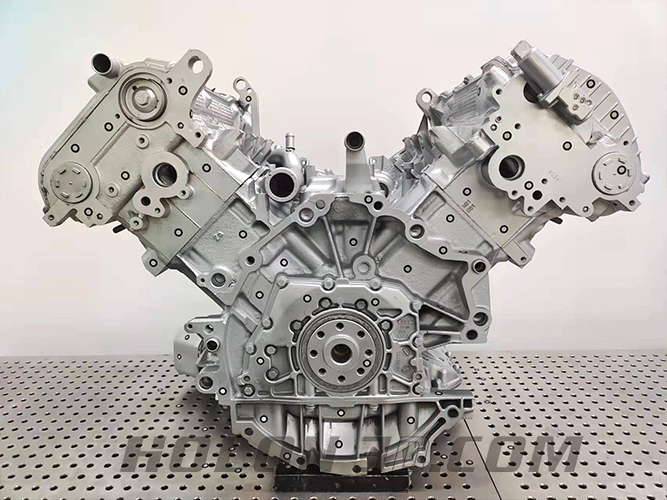

汽车发动机实物图
面临问题
汽车发动机组成部件多而精密，体型大且笨重，非常不方便移动。表面较为复杂，孔位多，使用一般的扫描仪，起伏面不易不足，获取到的数据不完整，且检测误差过大，消耗大量的时间和成本，效率低，不能满足客户的需求。
汽车发动机实物图
解决方案

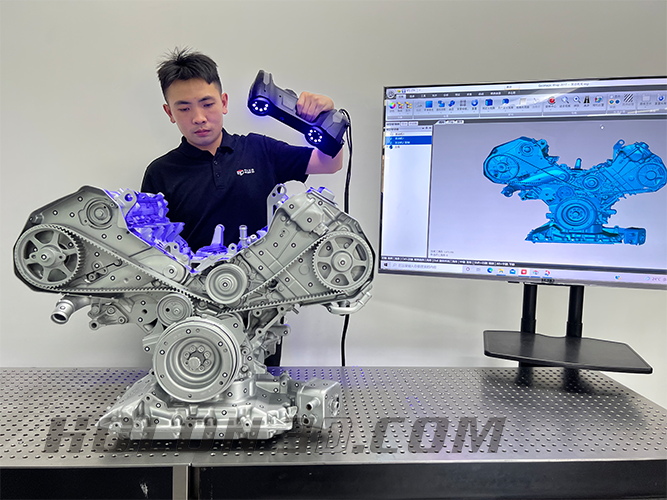

根据工件的特点和客户的需求，华朗三维技术工程师提出解决方案，使用手持式激光三维扫描仪Model 37扫描，采用精细模式对起伏面进行扫描，精度高达0.02mm，单线深孔模式扫描孔位，轻松获取高精度的完整三维数据，操作简单快捷，效率高。
将扫描的三维数据导入对比检测软件中，与原始CAD模型进行对比检测分析，获得简单易懂的对比检测报告，满足客户的需求。

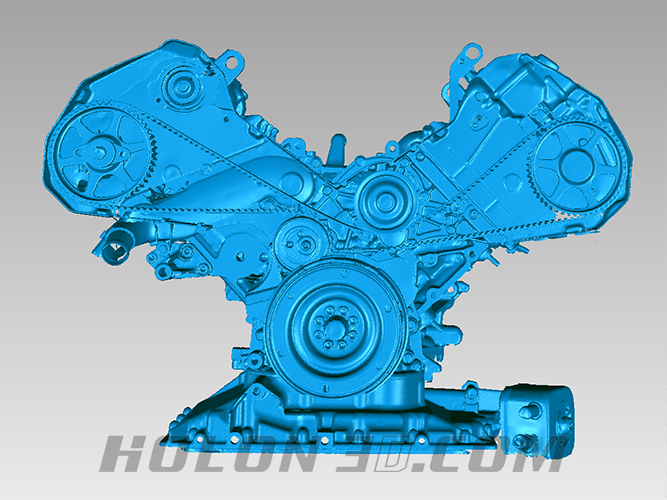

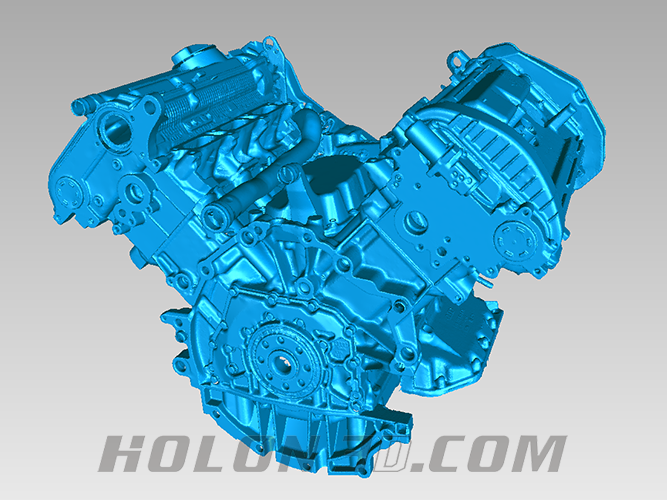

汽车发动机STL数据图

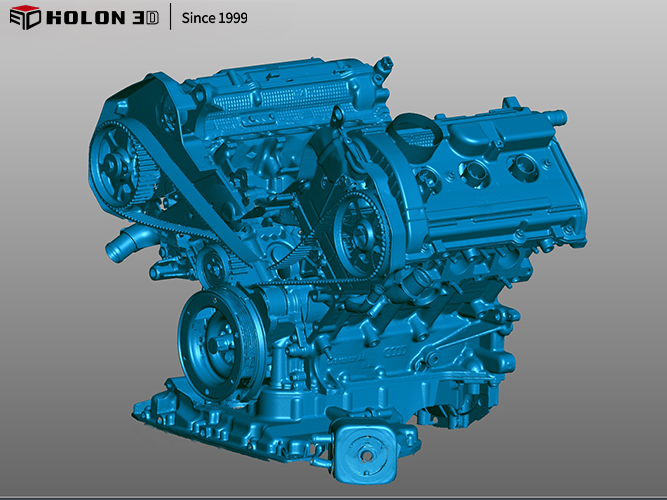

汽车发动机STL数据图
