汽车的钣金件，一般是指汽车的金属外壳，它通常是用钢板制成的，在保证有一定强度的基础上，尽量减轻重量是对它的基本要求。汽车钣金件除了起保护和美观作用外，还是汽车承受气体阻力的主要载体。因此说，汽车钣金件的质量与寿命，不仅影响汽车外形的美观，还会因质量及变形等原因而增加空气对汽车的阴力，使其经济性下降。
某知名汽车零件制造厂为测量钣金件的三维数据，采用获取的三维数据后和原有的数据进行对比检测，即可得出非常直观的三维检测色谱图。根据比对报告，可以很清晰地看到实际生产的钣金件与CAD图纸的整体偏差，清晰知晓工件的误差。

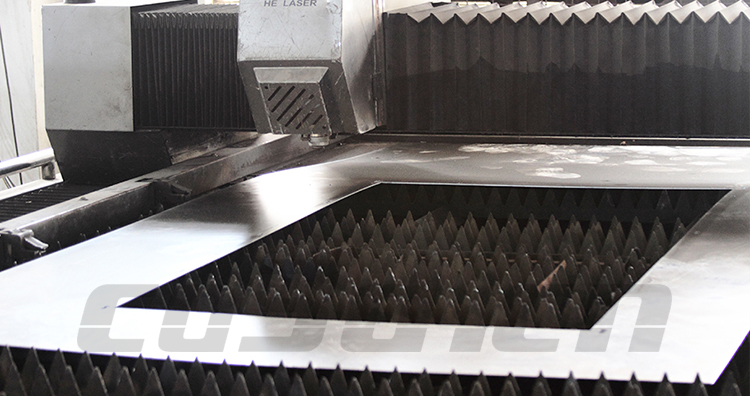

汽车钣金件加工现场图
汽车钣金件加工现场图
面临问题| Practical problems
1、检测汽车钣金件整体数据及折弯死角细节数据与孔位的精确位置信息
2、汽车钣金件的加工曲面复杂，形变较大，且各面凹槽形状各异，非常复杂，很难确定导致钣金件后期装配间隙不均、钣金件配合面高低偏差。
针对客户所面临的问题，华朗三维技术工程师使用手持式三维扫描仪HOLON 771（快速的对汽车钣金件进行扫描，获取高精度三维数据）+三维检测软件（对汽车钣金件和产品数模图的比对）

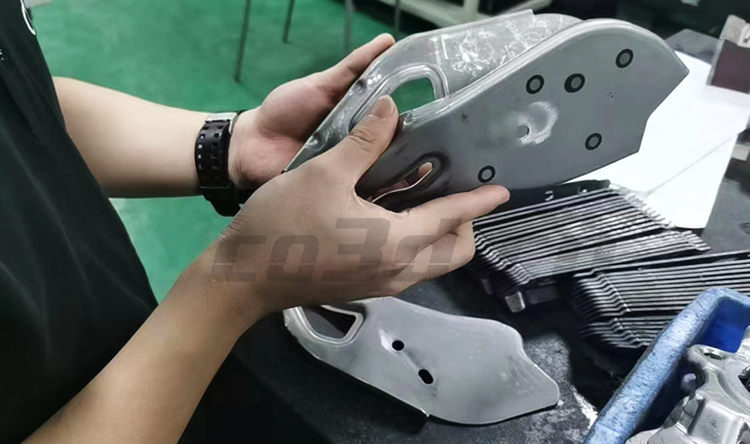

汽车钣金件现场图

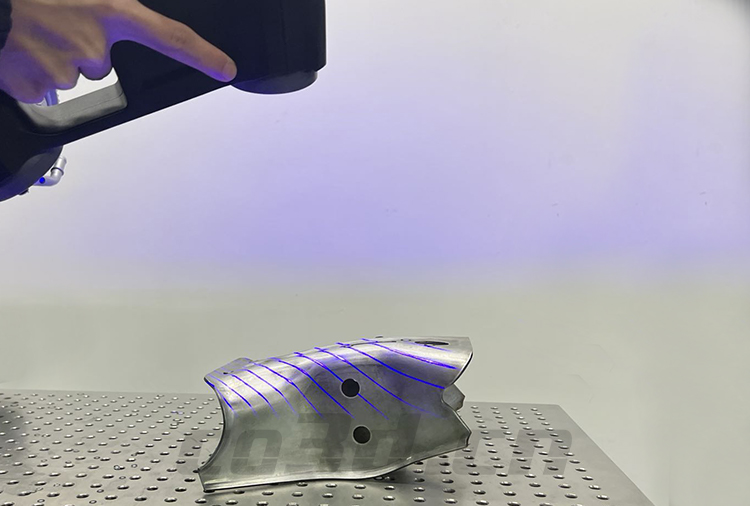

汽车钣金件扫描现场图
解决方案| Co3d solution
1、测量前期的辅助准备
黏贴标志点：使获取的数据在扫描软件中进行定位拼接。
2、三维扫描
手持式三维扫描仪HOLON 771扫描速度快，获取钣金件三维数据仅需2分钟，数据精度高达0.02mm。采用工业级蓝色激光+工业智能化设计将钣金件数据快速高质量采集。将汽车钣金件三维数据导入三维检测软件中进行处理一键获取钣金件检测分析报告。

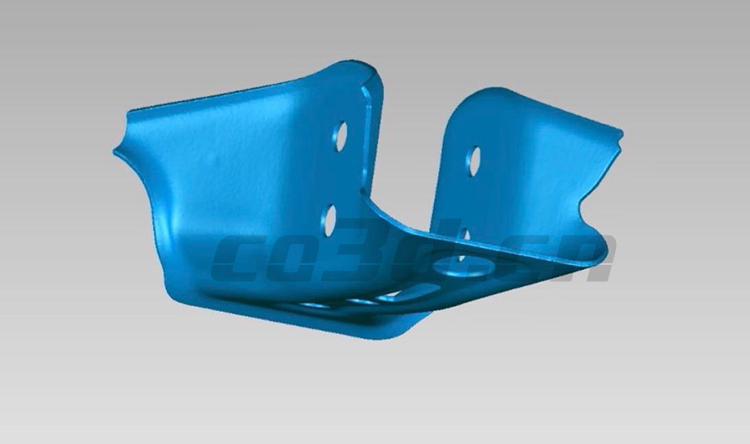

汽车钣金件STL数据图
汽车钣金件2D对比分析图

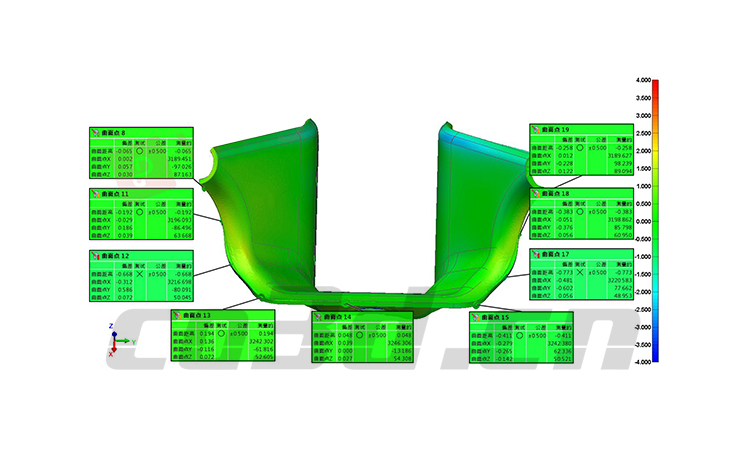

汽车钣金件对比检测分析图

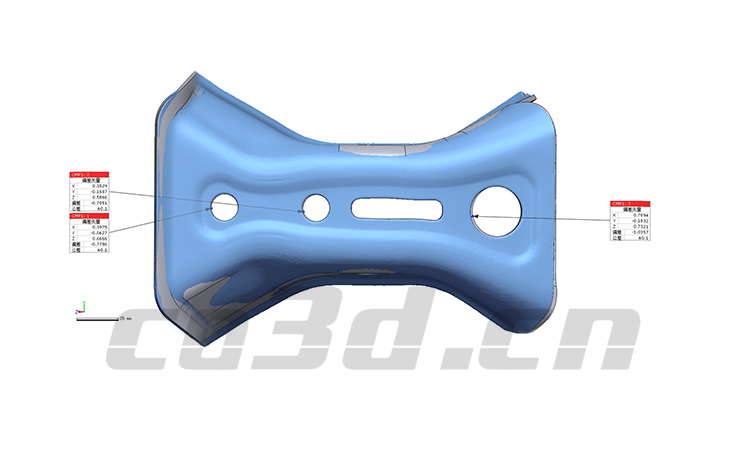

汽车钣金件孔位检测分析图
