汽车线路总程三维检测
发布时间:2024-07-02 浏览数:320
  • A +
  • A
  • A -

某著名汽车公司希望对他们所生产的汽车线路进行检测,获取汽车线路三维数据,为后续的逆向设计以及三维检测提供数据支持。

面临问题

面临问题| Practical problems

1.线是圆柱形,朝向各异、线路长达5米要全面扫描,客户精度要求高。

2.单纯使用传统的检测方法(如检具、治具、三坐标等)十分的繁琐、耗时,而且不易对汽车线路的结构进行准确、快速地测量、检测。


解决方案

解决方案| Co3d solution

某知名汽车公司需要设计汽车路线,要提高测量的效率,大幅缩短测量时间,测量的精度也要得到良好的控制,要求全局测量精度控制在0.1mm以内,纯手工绘制非常耗时,跟不上市场的更新换代。在了解了该公司的具体要求后,华朗工程师使用三维摄影测量系统(HL-3DP)以及三维扫描仪(HL-3DW)来扫描汽车线路,获取汽车线路三维数据后,二次设计和质量检测都非常方便。

1、三维摄影测量

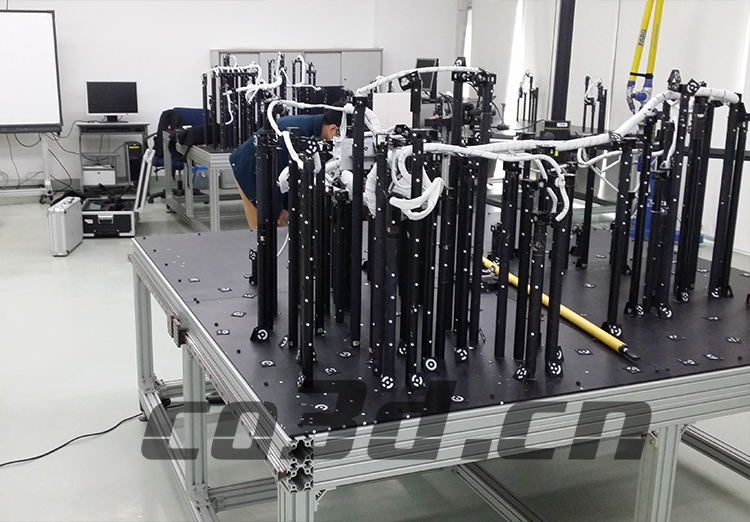

所扫描的汽车线路长达5米,由于线是圆柱形,朝向各异、对精度要求高,普通的三维扫描仪不适合。华朗工程师首先使用三维摄影测量系统(HL-3DP)拍摄汽车线路的多幅图像,通过三维测距方式,HOLON3DP软件自动的将这些影像结合起来经过运算之后,就可得到每一个编码点圆心的3D坐标,计算出汽车线路表面关键信息点的3D坐标值。745c033e3f54eae4c9dfd1c5c4e93a5b_CgAG0mIQjJOANj2qAARp-GSZtUE130.jpg汽车线路三维扫描现场

2、三维扫描

将汽车线路表面3D坐标数据导入HOLON3DS扫描系统,使用三维扫描仪(HL-3DW),快速获得高精度的汽车线路三维数据。该三维扫描仪具有超大的扫描幅面、便携式设计、扫描速度极快、精度高、高稳定性等特点。利用三维摄影测量系统(HL-3DP)三维扫描仪(HL-3DW)的配合可以对大面积曲面的点云信息进行校正,大大提高三维扫描仪的整体点云拼接精度,提高工作效率。仅需要1个半小时就获得了汽车线路三维数据,精度达到0.15mm。

汽车线路总程三维检测

汽车线路点云数据图

汽车线路总程三维检测

汽车线路STL数据图

3、三维检测:

将获取的汽车线路三维数据导入检测软件中,可以迅速检测汽车线路 (CAD) 模型和产品的制造件之间的差异,能以直观易懂的图形比较结果来显示两者的差异。

汽车线路总程三维检测

汽车线路对比检测图

汽车线路总程三维检测

汽车线路柱状分析图

汽车线路总程三维检测

汽车线路对比检测数据
