聚光板作为光学系统的核心导光元件，其曲面形态精度与结构稳定性直接影响光能汇聚效率与系统可靠性。某光电行业企业委托我司开展三维质量检测，旨在通过高精度数字检测技术优化曲面形貌，实现光学性能与生产效益的同步提升。
面临问题
传统二维检测无法捕捉三维曲面连续形变特征，±0.02mm的形变误差导致光线聚焦偏移，使得有效光通量损失；因形变引发的边缘应力集中问题，使组件抗疲劳性能下降；人工定位误差导致的返工率增加，严重制约量产效率。
解决方案
采用HL-3DP三维工业级摄影测量系统，通过以下流程实现精准检测：

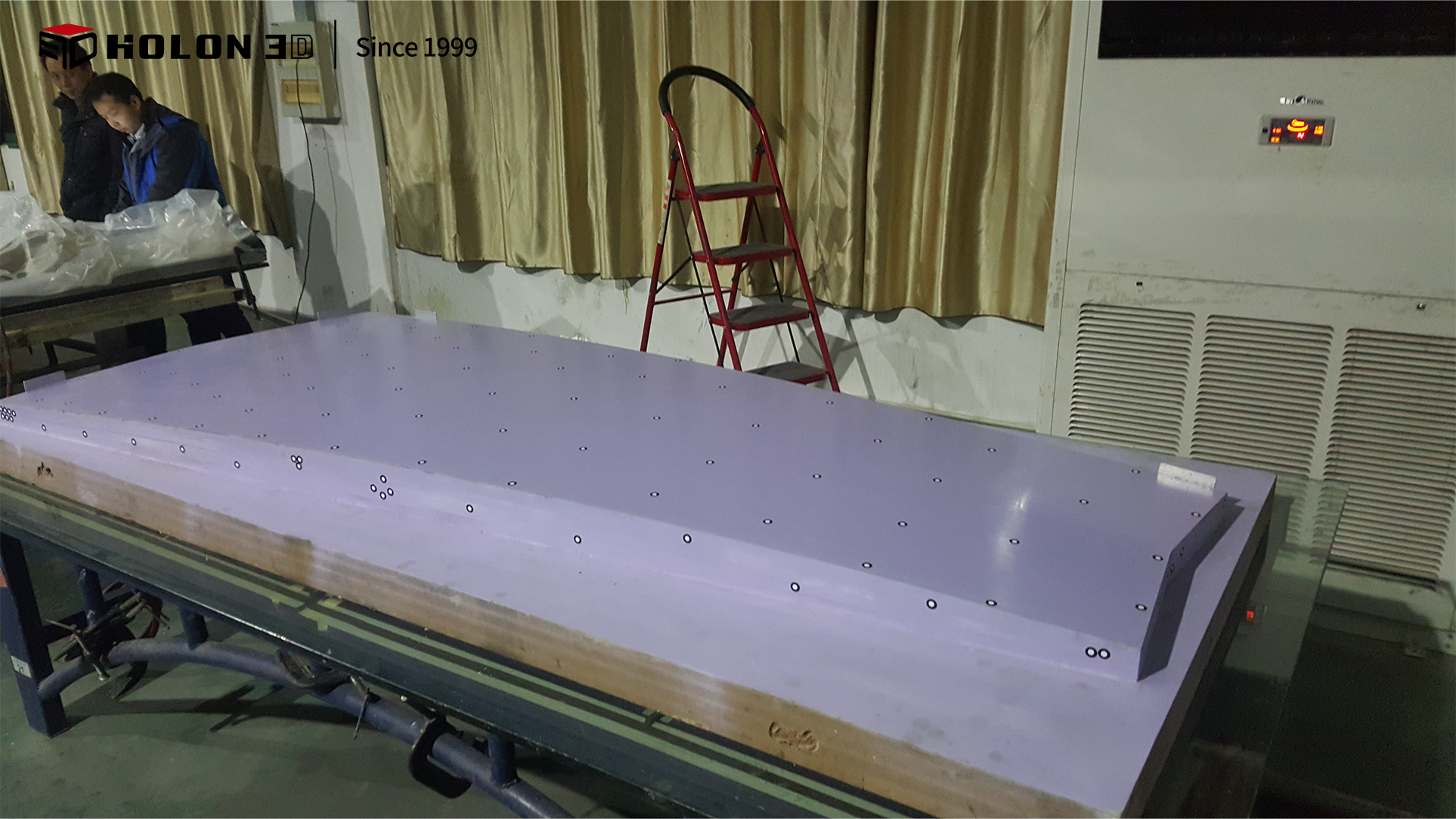

编码点定位：在聚光板表面精准布设高反光编码点，建立全局坐标系基准；

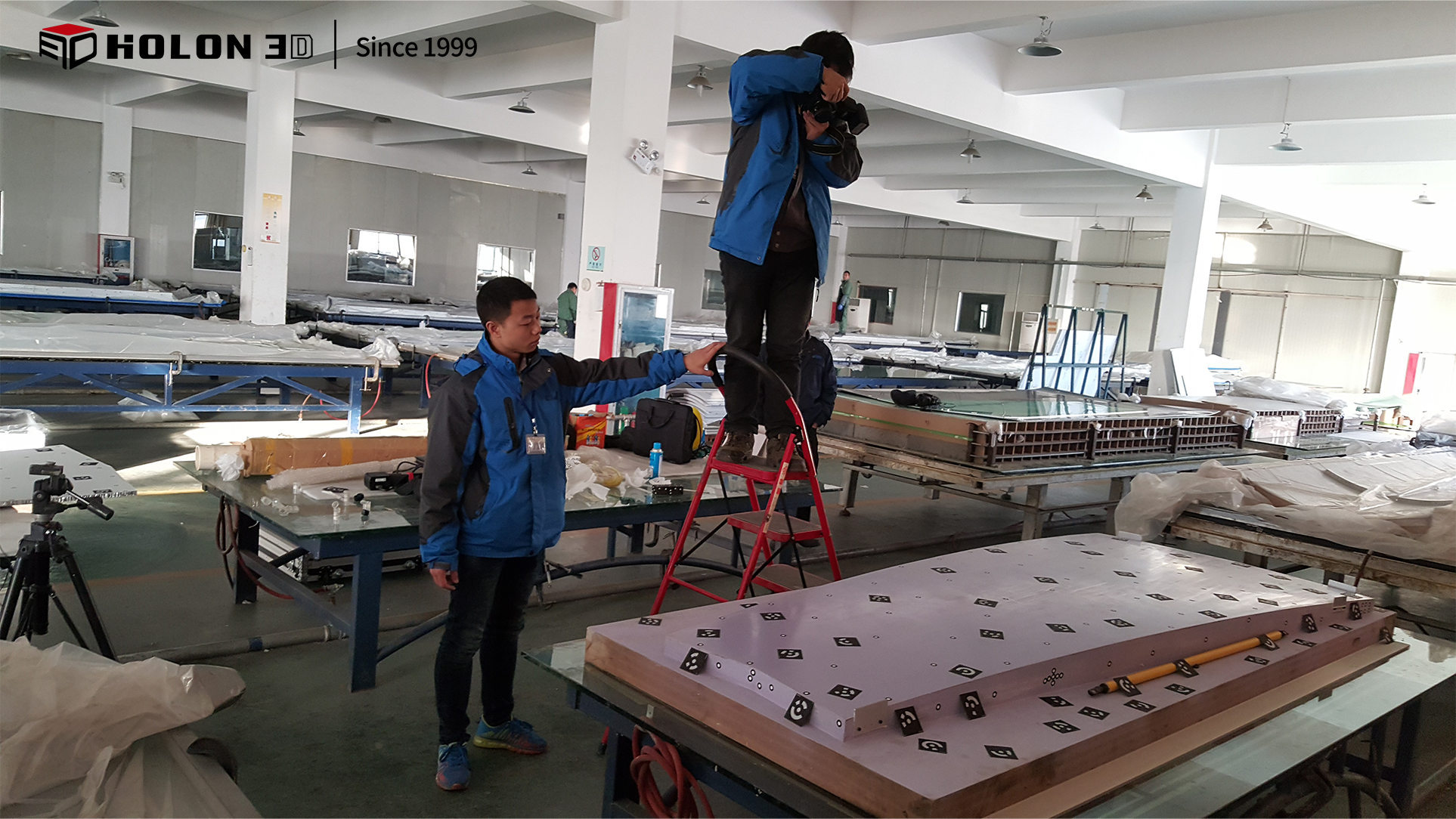

多视角采集：通过专门的测量相机进行多角度拍摄，完整覆盖复杂曲面特征；
智能比对分析：将拍摄图像导入三维重建软件，生成亚微米级点云模型，与原始数模进行全尺寸偏差比对（精度达0.02mm）；
帮助客户基于形变热力图定位局部畸变区域，针对性修正模具参数，提高曲面贴合度，消除形变导致的能量损耗。

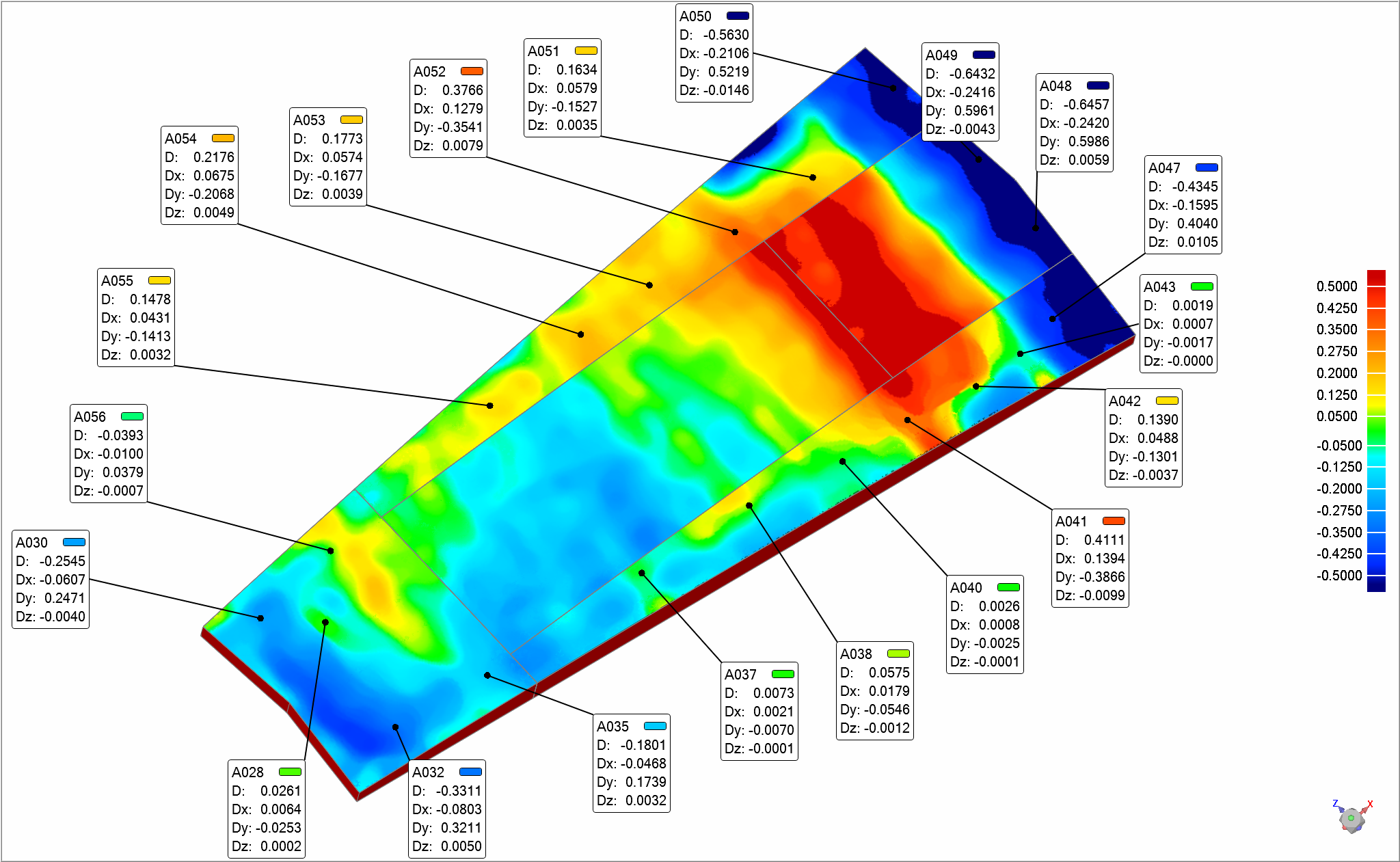

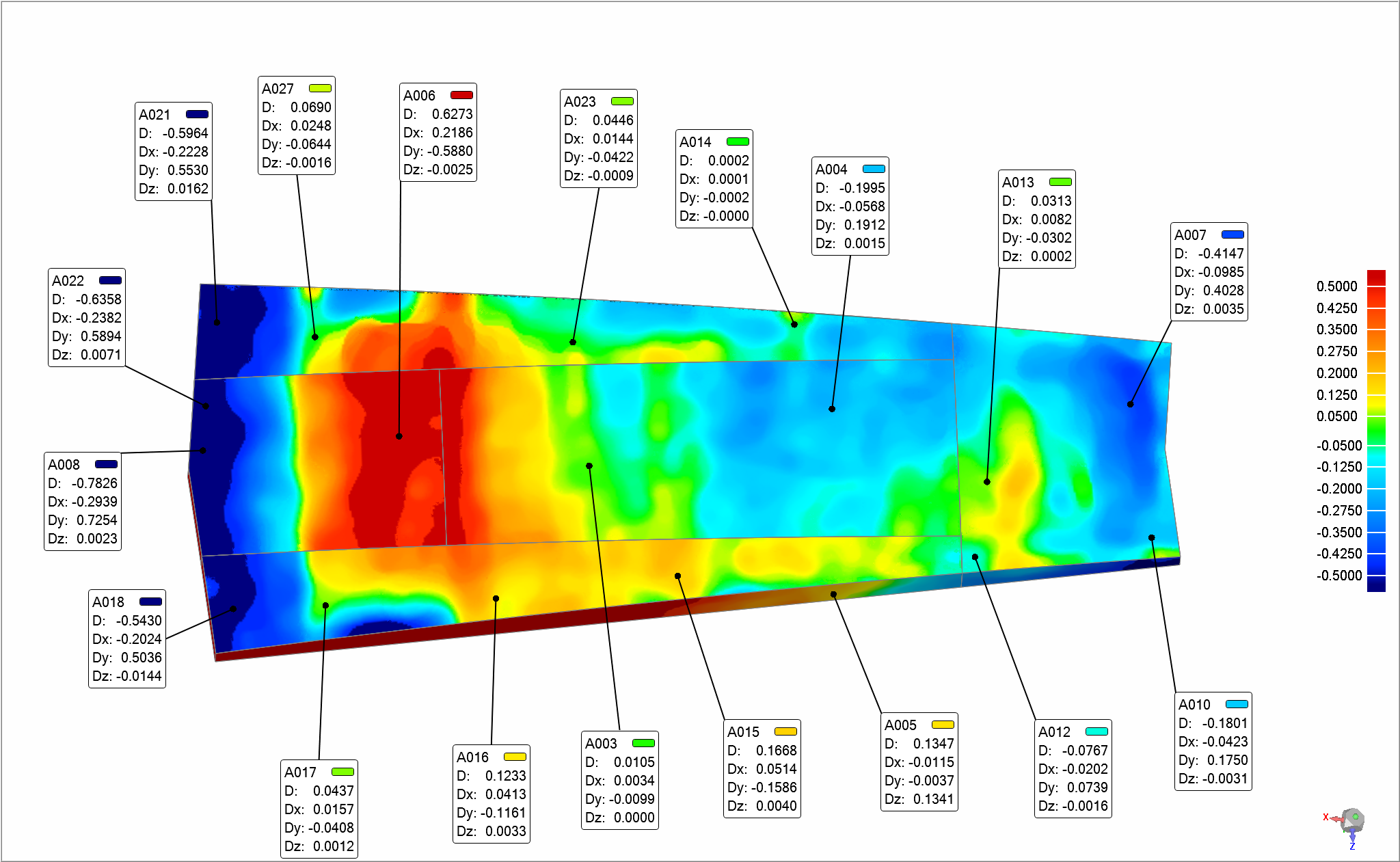

对比数据图

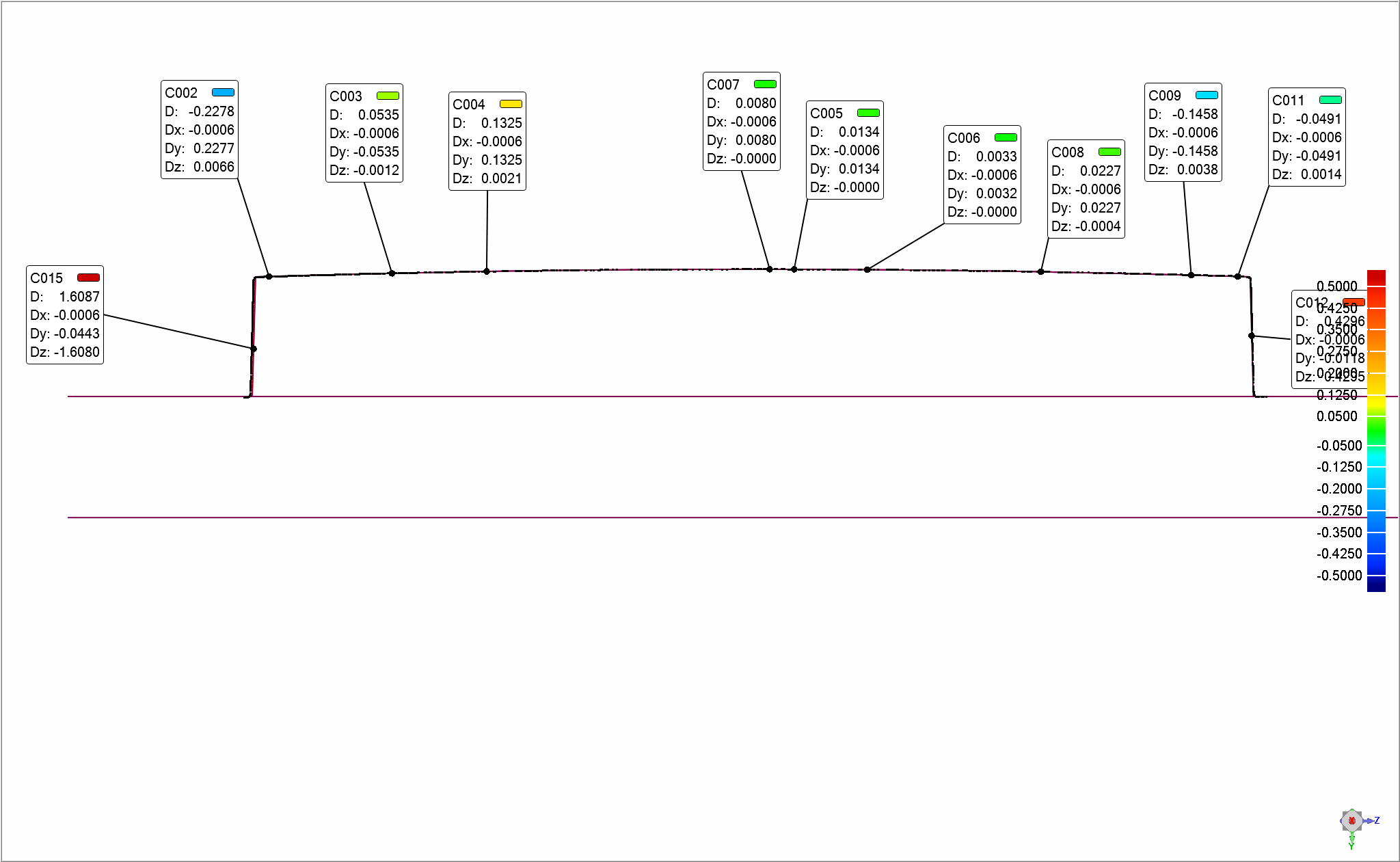

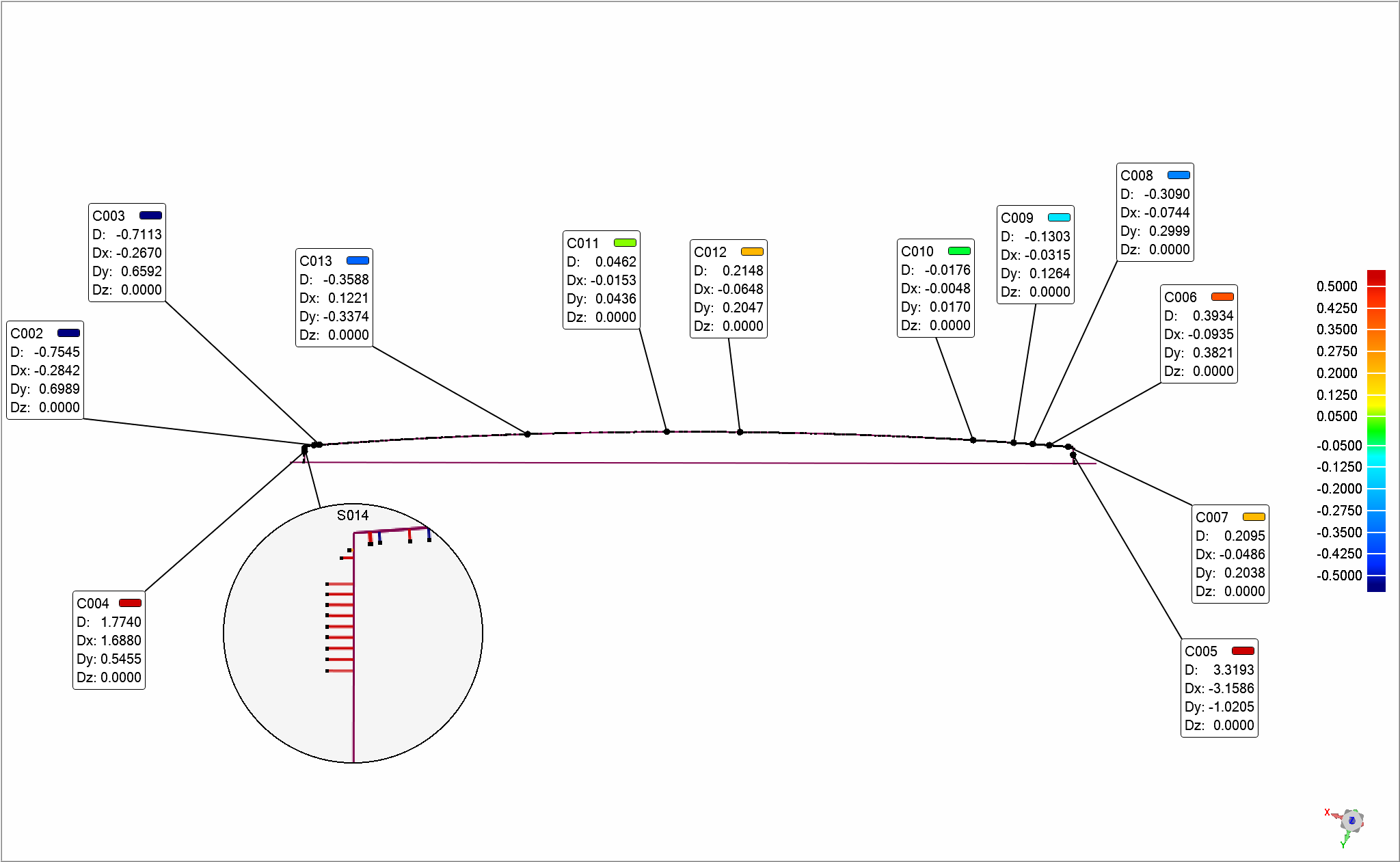

断面数据图
