华朗三维工程师使用三维扫描仪HL-3DS从不同的角度和位置扫描汽车尾门，获取汽车尾门的三维数据后和原有的数据进行对比检测，即可得出非常直观的三维检测色谱图。根据比对报告，可以很清晰地看到实际生产的尾门与CAD图纸的整体偏差，清晰知晓工件的质量，如哪个位置有突起或者凹进。
丰田汽车车身现场图
面临问题
1.采用传统的三坐标测量仪，三坐标工作效率低，测量速度很慢，不能提高产品的检测需求。
2.由于大型铸件较大，使用拍照式三维扫描仪较为繁琐，无法满足企业对浇铸件的扫描需求。
解决方案
华朗三维技术工程师根据该企业面临的问题，提出的解决方案：使用手持式三维扫描仪HL-3DH-3M快速获取大型浇铸件的三维数据，利用逆向设计软件将浇铸件点云数据转换为三角网格面数据，配合三维检测软件迅速检测浇铸件(CAD) 模型和产品的制造件之间的差异，协助该企业进行浇铸件产品检测和改良。
2.三维扫描

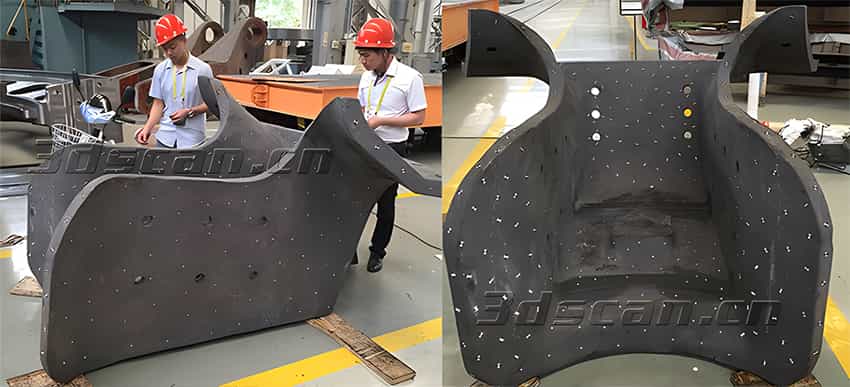

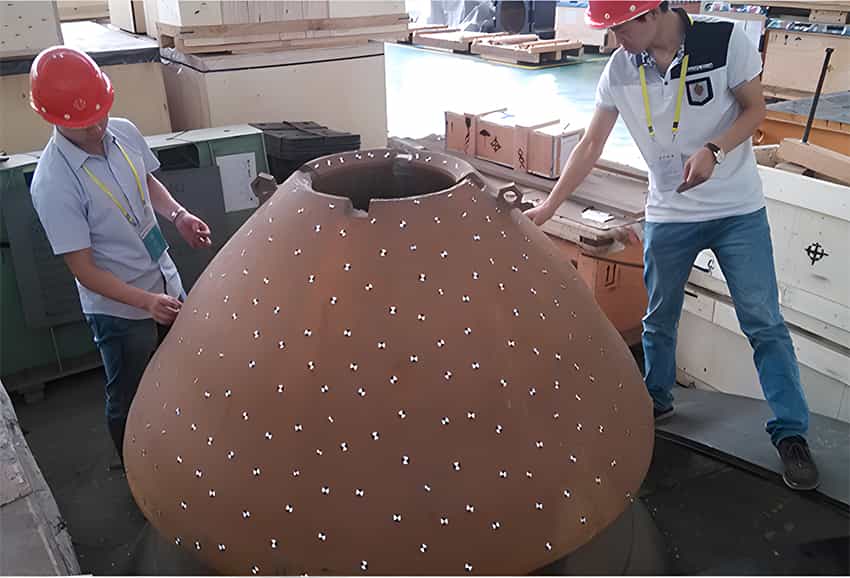

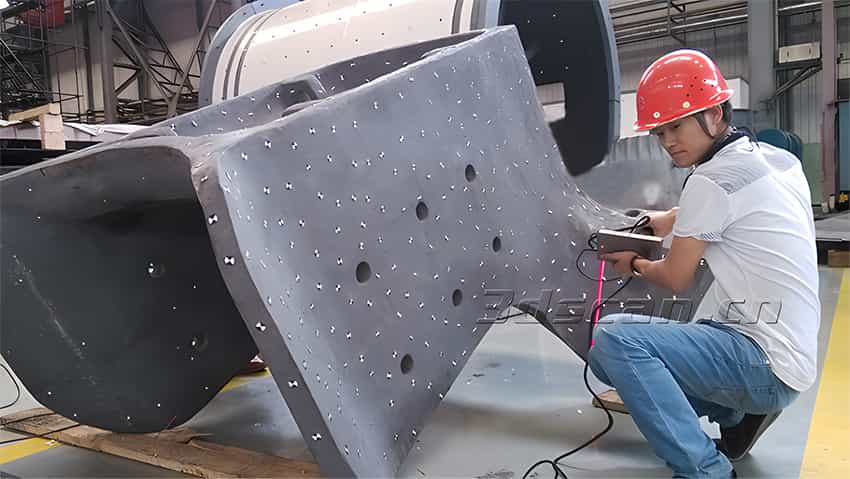

华朗手持式三维扫描仪HL-3DH-3M外形小巧,重量轻（950g），携带、使用方便，移动自如，由于采用了真正的便携式设计，因此不受扫描方向及狭窄空间的局限，新一代手持式扫描仪经过优化，可满足产品开发和设计人员的需求，为其提供最有效、最可靠的方法来采集物体的三维扫描数据。

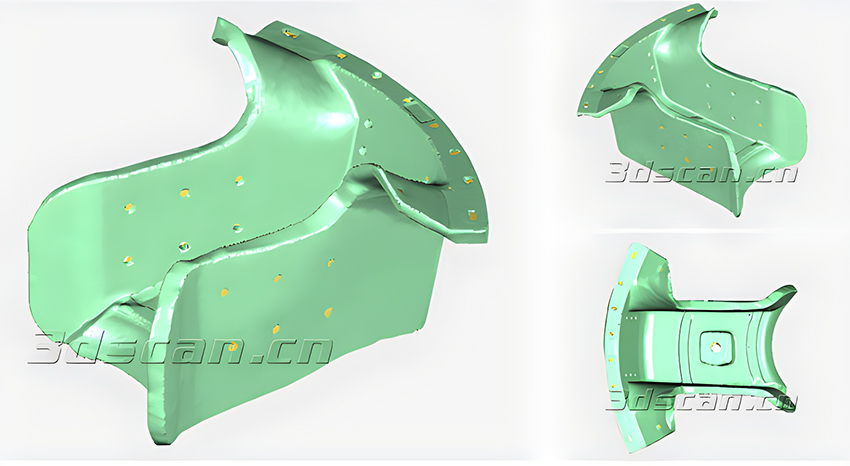

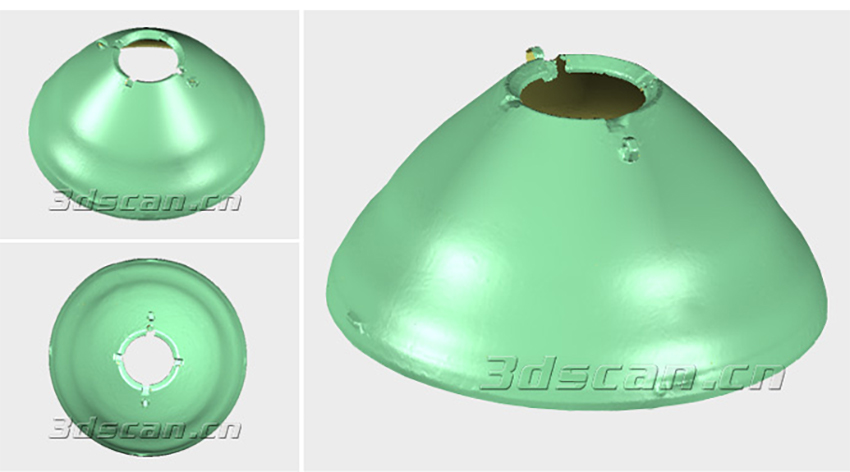

大型浇铸件STL图

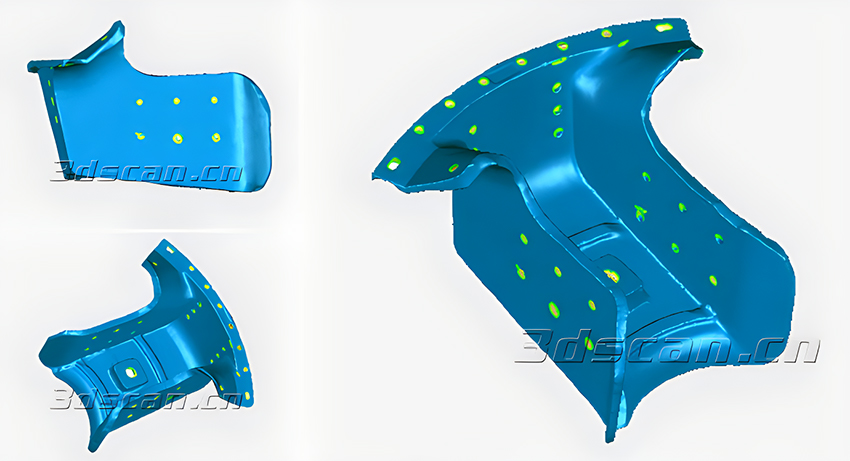

大型浇铸件点云数据图
