压缩机零部件三维扫描案例
发布时间：2024-04-23
浏览数：287
- A +
- A
- A -
压缩机是将低压气体提升为高压气体的一种从动的流体机械，是制冷系统的心脏。它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力。某压缩机厂家需对压缩机零部件进行三维扫描。

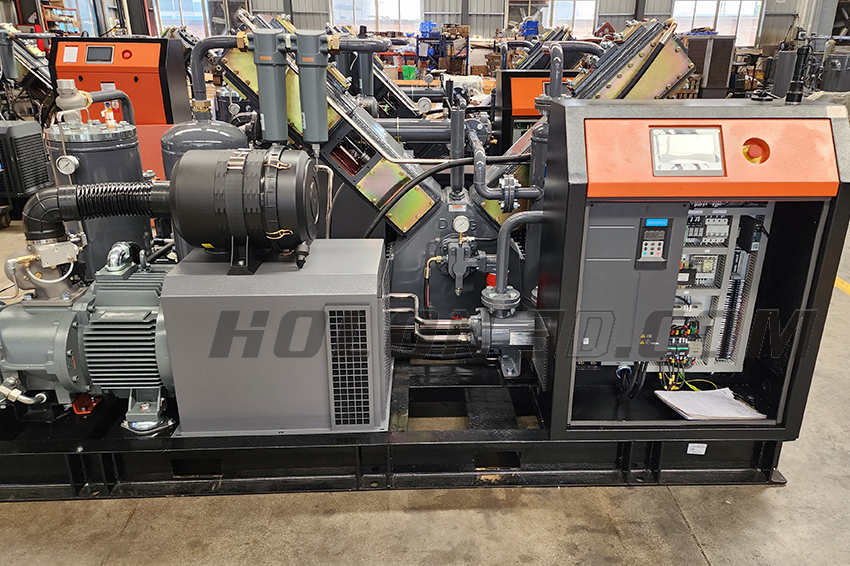

压缩机实物图

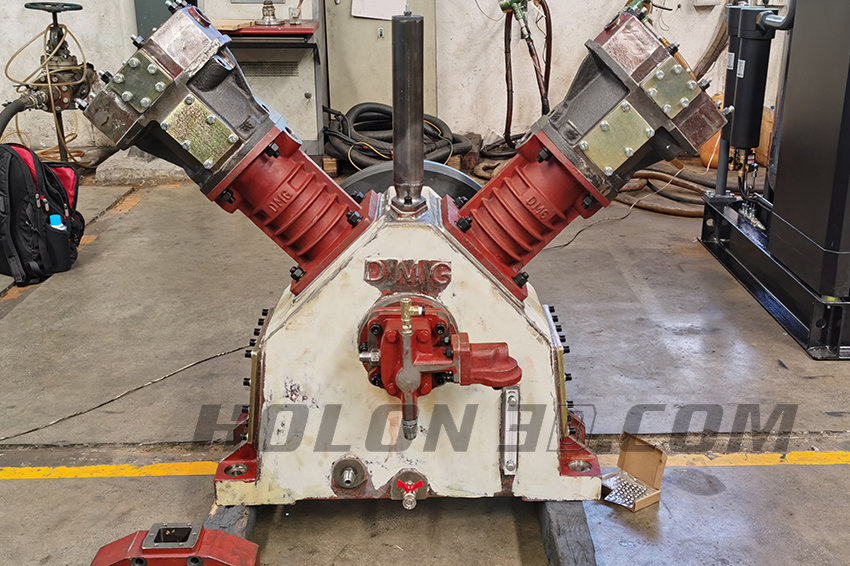

压缩机零部件实物图
面临问题
工件体积较大、重量较大，表面不平整细节处较多，零件细节数据采集难度大大增加，客户对零件扫描的精度要求高。传统的测量方式难以达到客户需求。

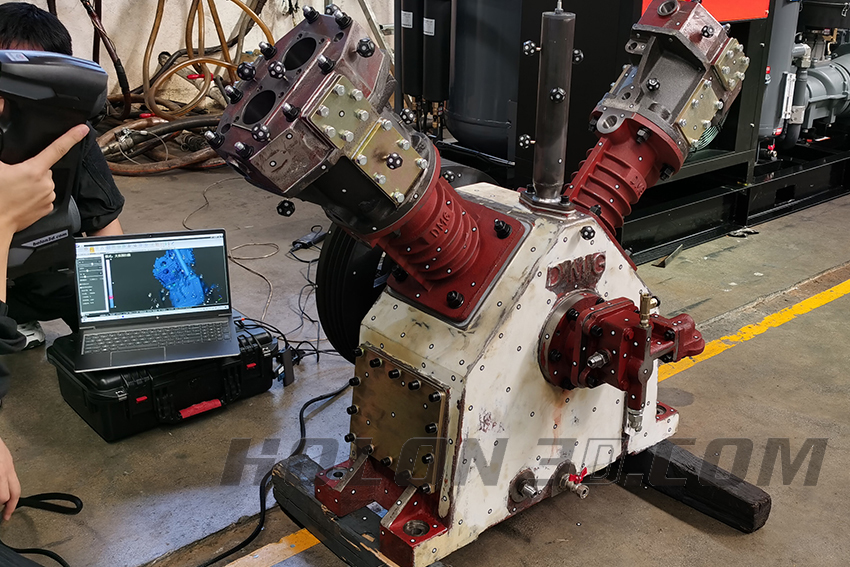

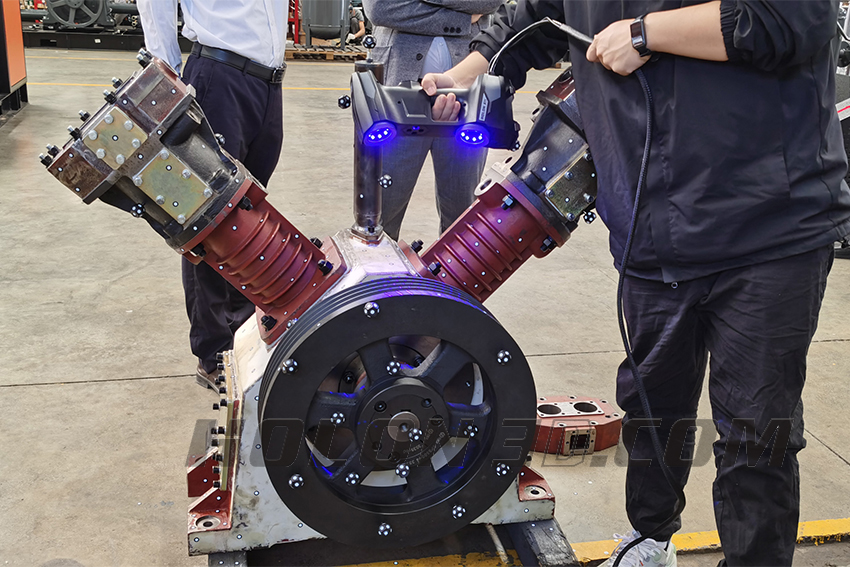

压缩机零部件现场扫描图
压缩机零部件现场扫描图
解决方案
华朗工程师使用手持式三维扫描仪Model 49，针对大工件扫描，采用大范围模式最大程度使用交叉激光，快速捕捉数据，轮廓数据即刻生成。针对工件多种特征，快速切换对应扫描模式，零件微小特征也可完美捕捉最大扫描精度可达0.01mm。扫描的三维数据后续可用于三维检测、逆向设计、逆向建模等，提高工作效率，解决客户需求。

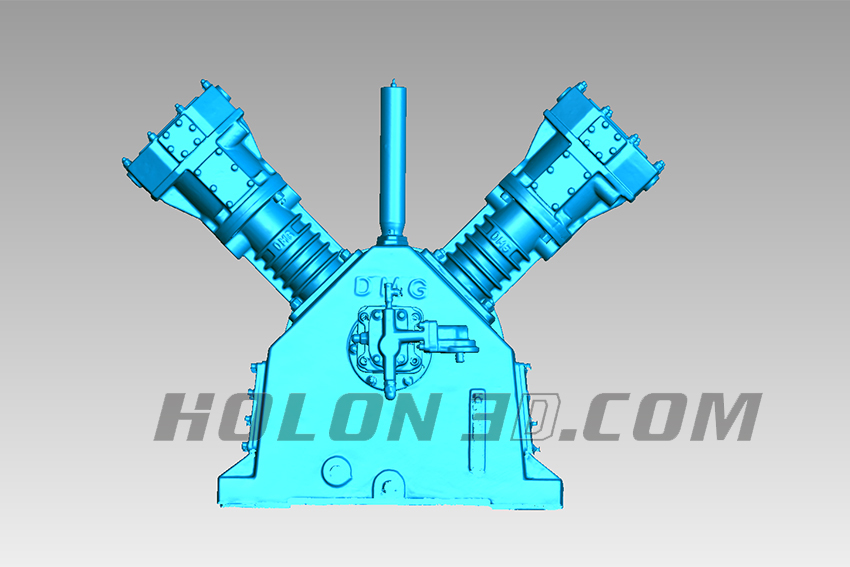

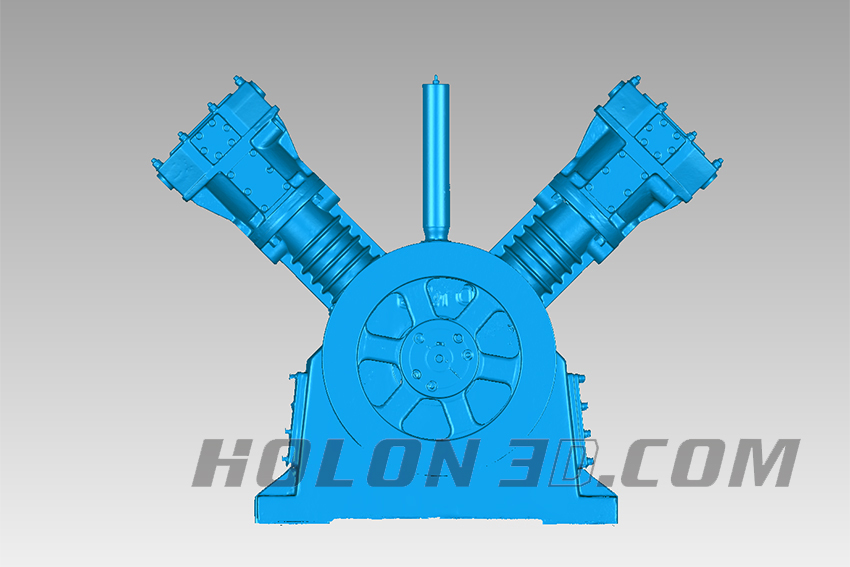

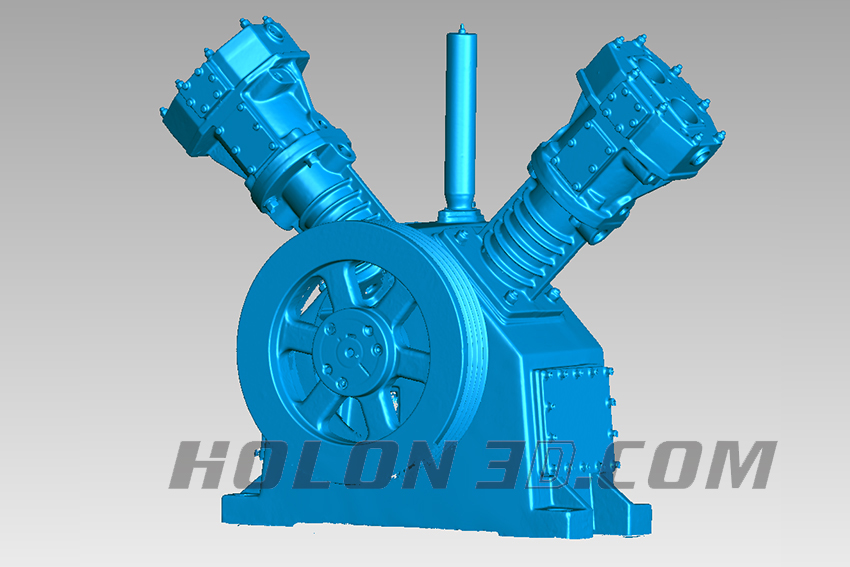

压缩机零部件STL数据图
压缩机零部件STL数据图
压缩机零部件STL数据图

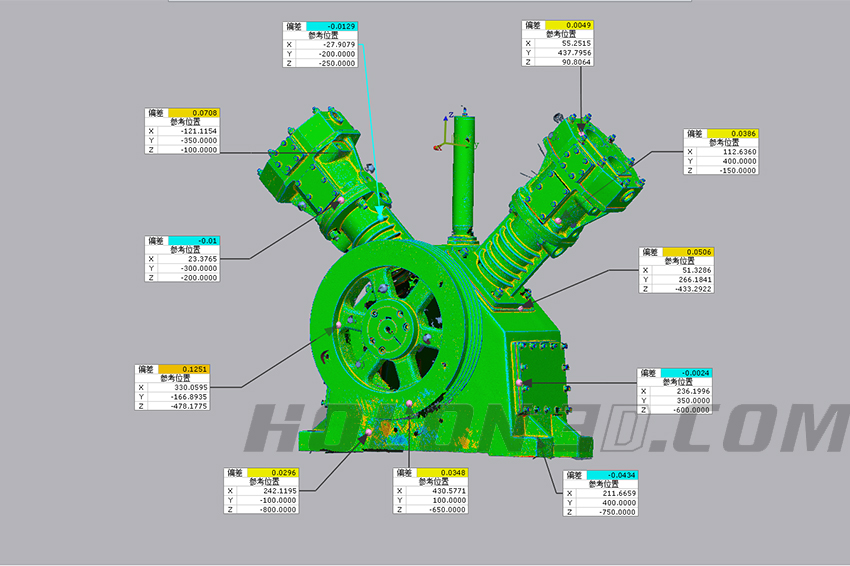

压缩机零部件检测对比数据图
