汽轮机零件三维扫描案例
发布时间：2024-04-23
浏览数：298
- A +
- A
- A -
汽轮机零部件复杂多变，且汽轮机在运行过程中，汽轮机温度变化较大，将沿着长宽高三个方向都将发生膨胀，针对这种高温高压情况下发生的形变问题，为确保零部件后期使用的周期，制造企业在汽轮机零部件制造的流程中逐渐采用新型测量方式。客户决定对汽轮机进行扫描，扫描后的数据进行逆向设计做加工。

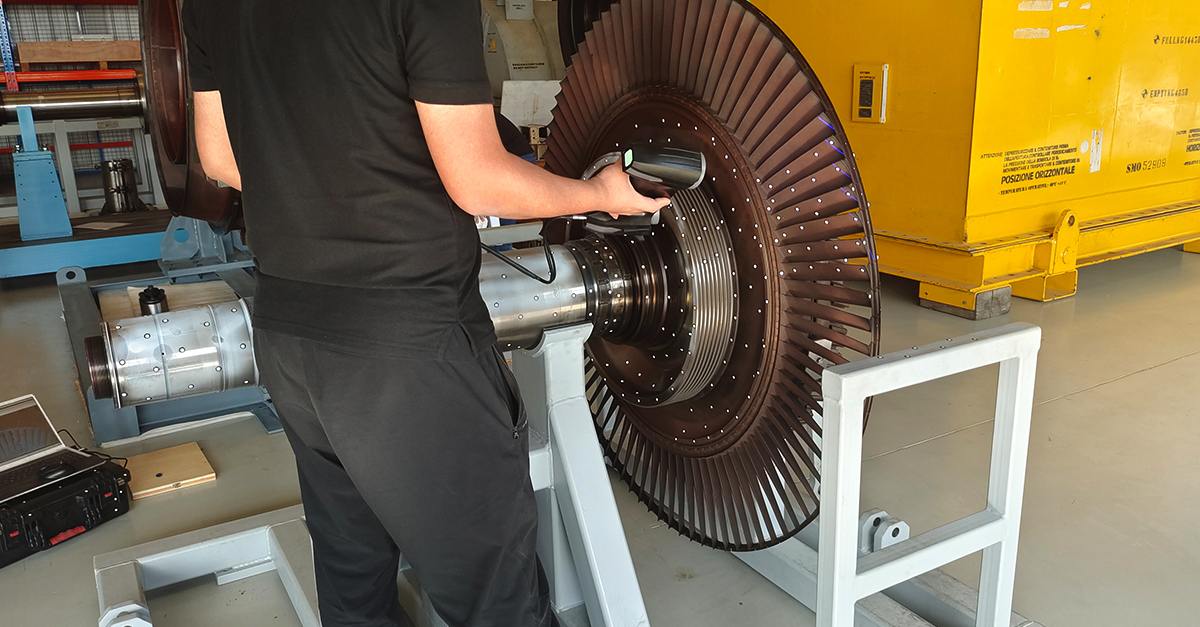

汽轮机零件扫描现场
面临问题
1.零部件变化多样，测量过程中无法确保数据稳定可靠
2.汽轮机构造复杂，曲面方向多变，零件细节数据采集难度大大增加
3.汽轮机零件体量大，测量工作量较大，测量速度需要达到企业要求

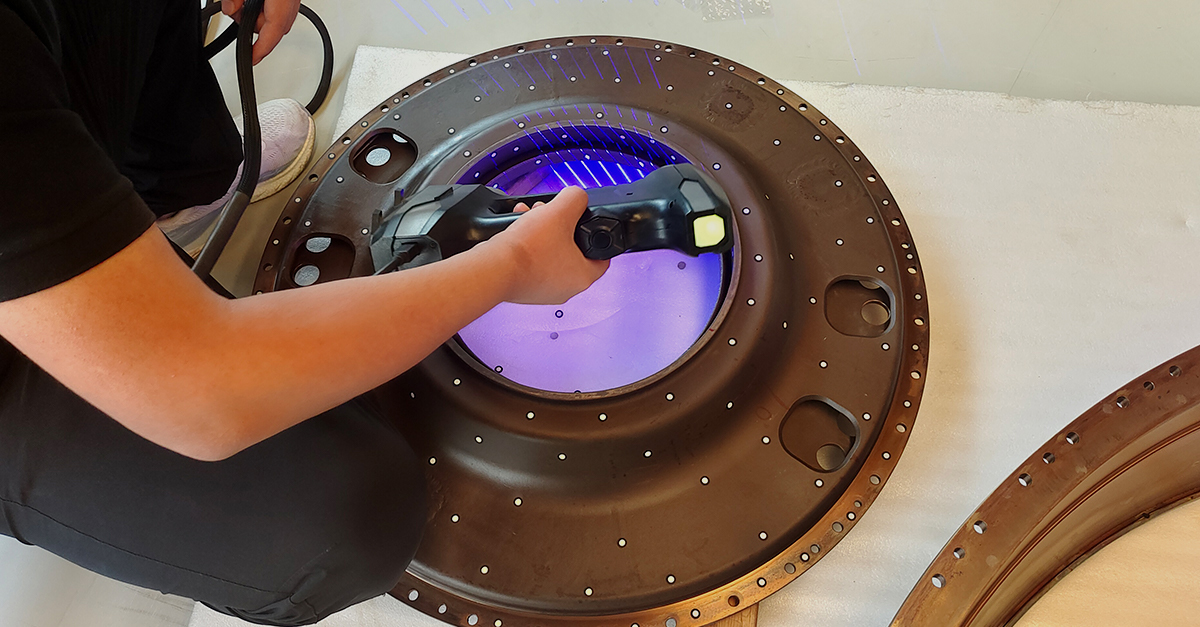

汽轮机零件扫描现场
解决方案
1.华朗手持式三维扫描仪自带多种扫描模式，针对不同工件多种特征，快速切换对应扫描模式，不同扫描模式下设备放射激光线样式不同，大大减小扫描过程中数据变化反差，
2.零件表面微小特征，使用精细模式，多条平行激光线照射下，零件微小特征也可完美捕捉，丰富细节数据，最大扫描精度可达0.01mm。
3.针对大体量零件测量，采用大范围模式下，最大程度使用交叉激光，快速捕捉数据，轮廓数据即刻生成。
汽轮机零件扫描现场
汽轮机零件STL数据图
汽轮机零件STL数据图
