机器人机械臂底座三维扫描案例
发布时间：2024-04-23
浏览数：373
- A +
- A
- A -
四川某知名企业需要对机器人机械臂底座进行三维检测，获取高精度的三维数据，分析机械臂底座生产是否合格，从而解决机器人机械臂底座无法正常安装匹配等问题，华朗三维为该企业提供解决方案。
面临问题
1、机械臂底座体积较大而又笨重且底座轮廓较多形状不规则不易检测，需要测量机械臂底座与机械臂安装孔位是否匹配。
2、现场光线亮，扫描时干扰比较大，客户需要对机械臂底座进行快速扫描，扫描数据要求精度高，用于机械臂底座与原数模进行比对三维检测。
解决方案
机械臂底座检测中，由于体积较大而又笨重，局部轮廓安装孔位要求精度非常高，采用传统的检测方式进行测量，很多尺寸及形位特征无法有效的测量，容易产生二次误差，影响该产品安装效率。该企业为摒弃传统检测方法，使用手持三维扫描仪对机械臂底座进行产品质量检测，制定合理的设计方案。华朗技术工程师提出解决方案：使用华朗最新研发的三维扫描仪W3000对机械臂底座进行三维数据采集，得出三维检测分析报告，为企业生产锻压数控锤提供有效的安装解决方案。
机器人机械臂底座效果图

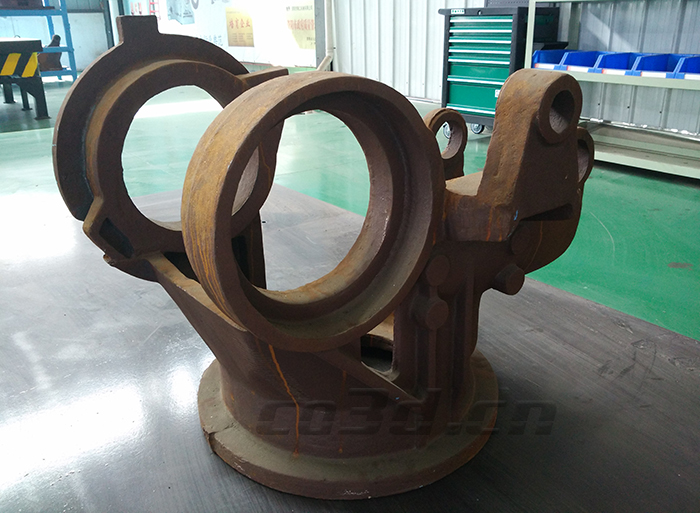

机器人机械臂底座实物图

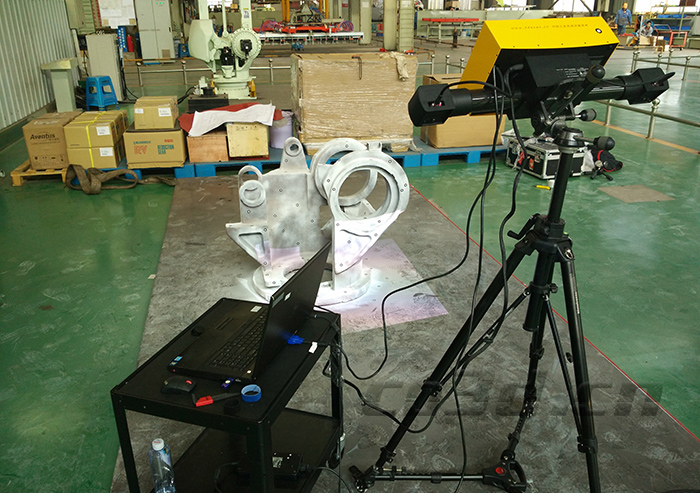

机器人机械臂底座现场图

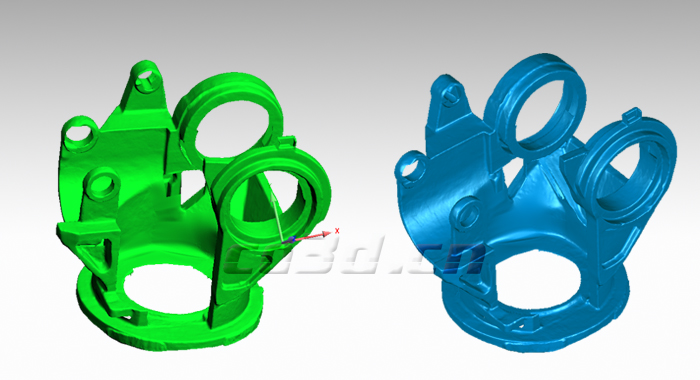

机器人机械臂底座三维数据图

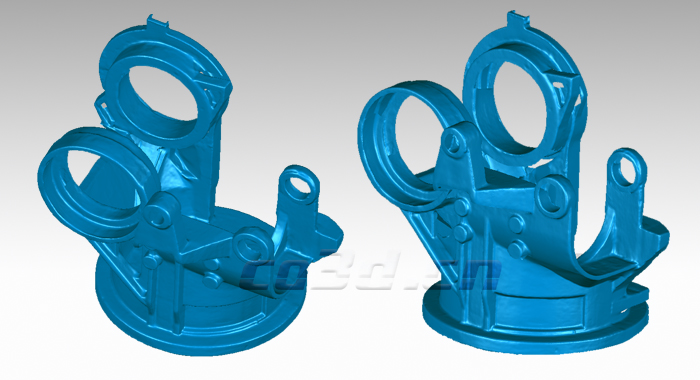

机器人机械臂底座STL数据图

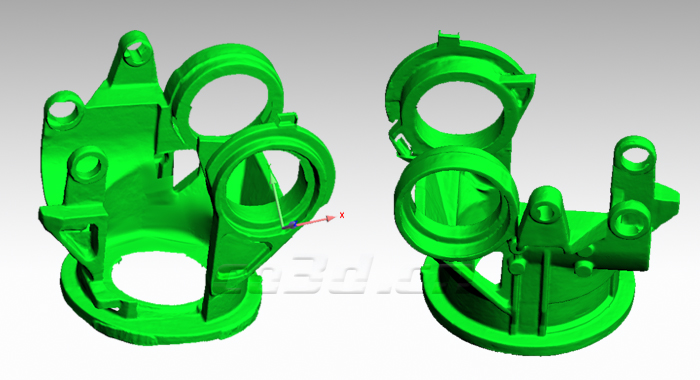

机器人机械臂底座STL数据图
