大型机械齿轮轴三维扫描
发布时间：2024-07-03
浏览数：102
- A +
- A
- A -
齿轮轴主要承受交变载荷，冲击载荷，剪切应力和接触应力大。轴部易产生裂纹，齿部易磨损。因此对齿轮轴的心部要求有一定的强度和韧性，有较高的疲劳极限和抗多次冲击能力。表面还应具有一定的硬度和耐磨性。
面临问题
面临问题| Practical problems
1.大型机械齿轮轴对加工生产精度要求很高，齿轮曲面较为复杂，客户需要对工件进行扫描检测，测量齿轮变形量。
2.为了保证精度，客户要求不能喷涂显像剂，齿轮轴的反光面给扫描带来了很大的难度。

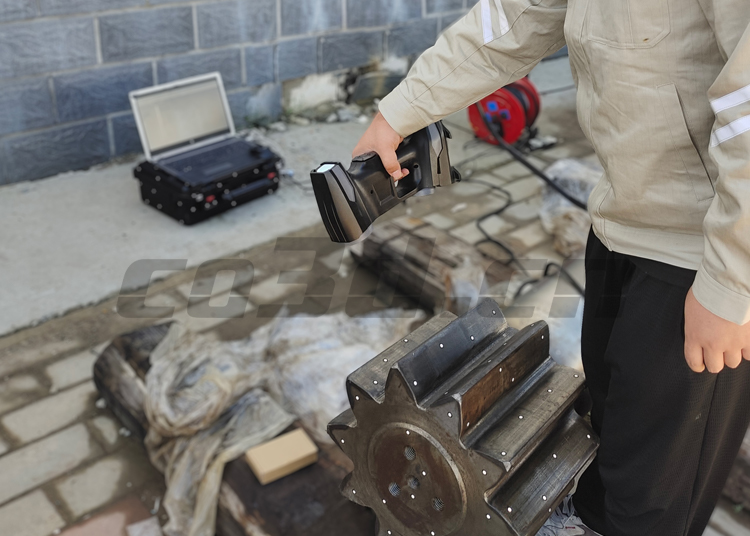

大型机械齿轮轴扫描现场
解决方案
解决方案| Co3d solution
大型机械齿轮轴长2m，直径50cm，使用HOLON B71三维扫描仪，11对交叉蓝色激光线用于大范围模式对轴部进行快速扫描，7束平行蓝色激光线用于精密模式对细节部分进行特征提取，1束单线深孔模式对特别曲面进行扫描，最终获得大型机械齿轮轴完整三维数据。
HOLON B71手持式三维扫描仪测量精度高达0.02mm，将完整高精度三维数据与原始数模进行三维对比，获得简单易懂的对比检测报告，用于齿轮轴的变形量分析。
大型机械齿轮轴扫描现场
大型机械齿轮轴STL数据图
