3DH-3M（标志点型）
发布时间：2024-07-09
浏览数：305
- A +
- A
- A -
产品技术介绍

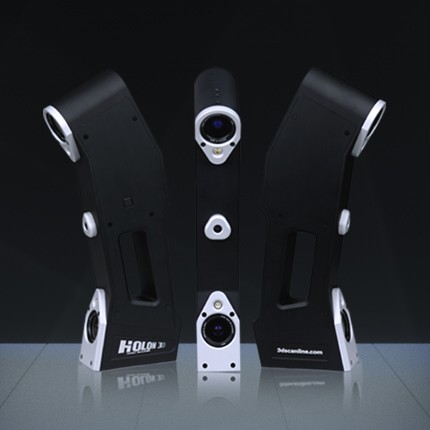

国内自主研发手持式激光三维扫描仪生产厂家，华光手持式三维激光扫描仪技术专业，该产品已经在逆向工程与三维检测领域广泛应用。该产品采用新型手持式设计、重量轻（950g）、易携带；即拿即用、无需交流电源；产品带自校准功能（模块)，它采用红色线激光，具有两个工业相机，工作时使用角型标志点，与扫描软件配合使用，支持摄影测量和自校准技术。特别适合现场三维扫描、野外三维扫描、大工件三维扫描、无交流电源三维扫描等。
HL-3DH-3M 标志点型技术特点
1 工业级设计：即拿即用、无需外接电源、全自主研发技术有保障；
2 角型标志点拼接：该技术优于同行（该技术已在美国水星号月球车、J15舰载机等影像测量领域被广泛使用），优于以往圆点拼接技术，拼接精度更高，使扫描精度提高3-5倍；
3 三维摄影测量功能：系统自带摄影测量功能，使扫描精度更高，技术水平优于同行业；
4 产品刚性设计 : 抗温变型强，无需校准标定，即拿即用，大大提高工作效率5-20倍；
5 全自主研发技术：产品电路、光路、光学镜片、激光器等核心部件全自助研发设计，保证产品使用稳定性可靠性，设计优于同行业。
技术参数
| 产品型号 | 3DH-3M |
| 重量 | 0.95 KG |
| 尺寸 | 270×90×40 mm |
| 测量速度 | 28,000 points/s；110,000 points/s；300,000 points/s |
| 扫描区域 | 270 毫米 x 225 毫米 |
| 光源 | 线激光 |
| 激光安全等级 | II 人眼安全 |
| Z 轴分辨率 | 0.10mm-0.50mm |
| 校准 | 自校准 |
| 数据精度 | 高达 0.040 mm |
| 体积精度 | 高达 0.08 mm/m |
| 体积精度（结合三维摄影测量） | 0.020 mm ± 0.025 mm/m |
| 扫描距离 | 300 mm |
| 扫描景深 | 200 mm |
| 扫描范围 建议 | 0.1 – 4 米 |
| 软件 | Scanline |
| 输出格式 | .stl、.ply、.xyz、.pnt |
| 兼容软件 | Geomagic、 Solutions、 PolyWorks、CATIA V5 、 SolidWorks、 Pro/ENGINEER、NX 、Solid Edge、Inventor、Alias、3ds Max、Maya、Softimage等 |
| 连接标准 | USB 接口 |
| 直流电源 | 12V/1A |
| 电脑配置 | CPU Intel i5-430M 或以上 内存 2G 或以上 硬盘：500G 或以上 图形加速 Nvidia GT 330M 或以上 |
| 操作温度范围 | -20～+50°C |
| 操作湿度范围非冷凝 | 10-90% |
