Geomagic Control X是一款专业的计量软件，可让您捕获和处理来自三维扫描仪和其他设备的数据，以测量、了解和交流检测结果，从而确保各个位置的质量。使用 Control X，您组织的更多人可以：
更快地测量睿
更频繁地测量
更全面地测量
随时随地测量
给您全方位的质量保障
借助可轻松捕获和解释扫描数据的软件，为更多地方的更多人提供基于 3D 扫描的检测功能
获得超越合格/不合格的更深入见解
3D 扫描仪采集的信息远远多于手动工具或 CMM。Control X允许您利用这些丰富的数据来了解零件是在公差范围之内还是之外。
优化制造流程
通过在 Control X中将扫描部件与 CAD 模型或原版零件进行比较获得的见解，相关人员可以比以往更快地识别和解决问题。
速度提高7倍
使用 Control X对零件进行3D 扫描和检测的速度比使用三坐标测量仪快7倍
成本降低80%
Control X客户在时间和人力上降低检测成本将近 80%
功能特点
1.扫描和硬测
• 完全支持多种便携式测量设备，通过插件从所有主流三维扫描仪、关节臂、激光跟踪仪、光笔式光学三坐标等设备中采集点云数据和多边形网格
• 点云、三角面片的自动修补、清理，基于曲率填充孔，创建三角面片，CAD面修补
• 内置了支持 CATIA、Autodesk Inventor、NX、SolidWorks 和 Creo （前身为 Pro/ENGINEER）的 CAD 原始文件导入工具，CAD模型上已经标注的PMI信息（包括尺寸和形位公差）直接读入，导入接口免费提供。

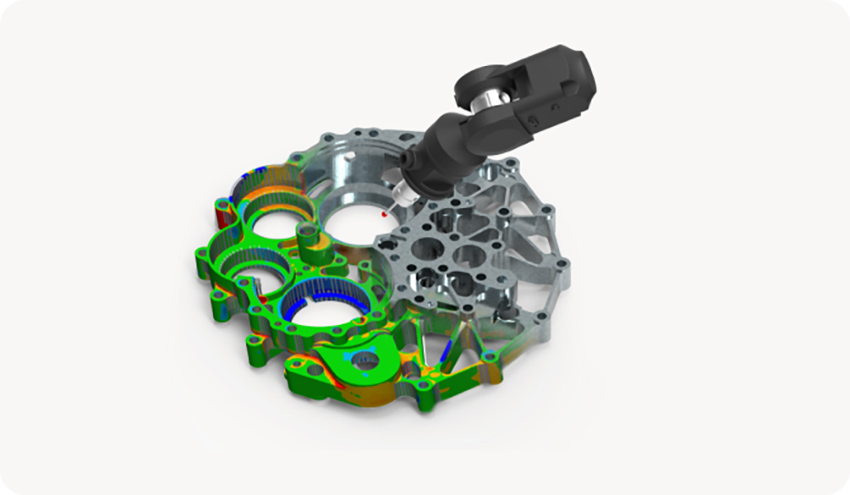

• 内置了强大的接触式硬测头检测功能
2.对齐
• 依据特征识别，智能、自动的对齐
• 可选择多种对齐方式 (基准、特征、参照点RPS、3-2-1或最佳拟合)
• 保存、加载和应用对齐方法，用于自动检测和可重复性检测
3.比对

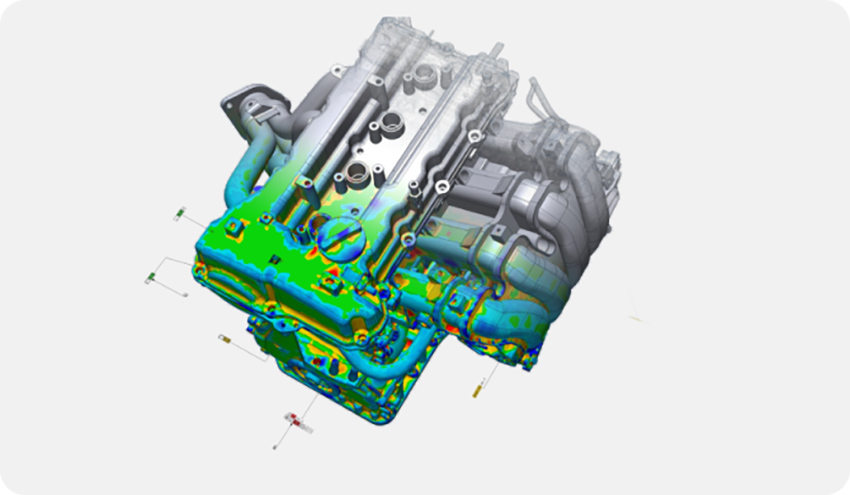

• 将生产部件的扫描数据与CAD模型比对，或与几次扫描模型的平均数据比对

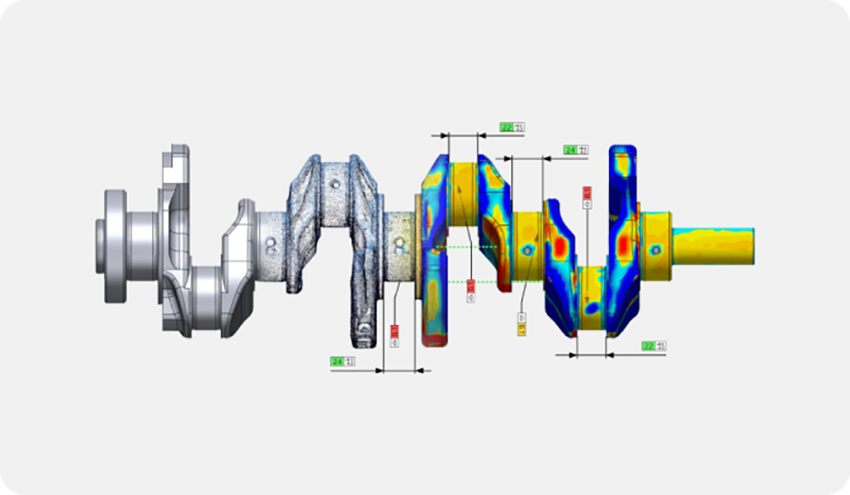

• 通过生成三维彩色偏差图模型来反映整个零件各部位的误差情况
• 定义和修改偏差色谱，包括分段偏差色谱
• 创建“通过/失败”图形化报告，方便阅读分析
• 对模型截面图生成须状的偏差图
• 可以对不同对齐方法、不同扫描数据的比对结果两两并排显示，方便比较
• 不同表面，可以根据要求，设置不同的公差
4.评估
• 多种检测工具，例如整体偏差、断面偏差、比较点偏差、曲线偏差
• 高级的偏差工具，例如境界偏差、投影偏差、虚拟边线偏差
• 分析面片形状，例如厚度、曲率、角度；面片与面片的检测（以面片数据作为参考数据）
• 特征识别、智能尺寸；机械尺寸标注工具，例如孔深、孔径、沉头孔
• 完全支持3D的ANSI/ASMEY 14.5 GD&T；完全支持2D的GD&T；标准显示GD&T的功能控制框
• 使用平面、曲线、圆柱，进行多种断面操作，轻松完成旋转剖和阶梯剖。
• 分析显示，例如色图、矢量、色点、单一部件、在公差数值之上/下
• 多种方法添加注释，例如选择、直线/圆形/圆柱/球形阵列、沿曲线
• 公差标签；颜色条模板；自动检索、显示扫描对；智能领域分割工具

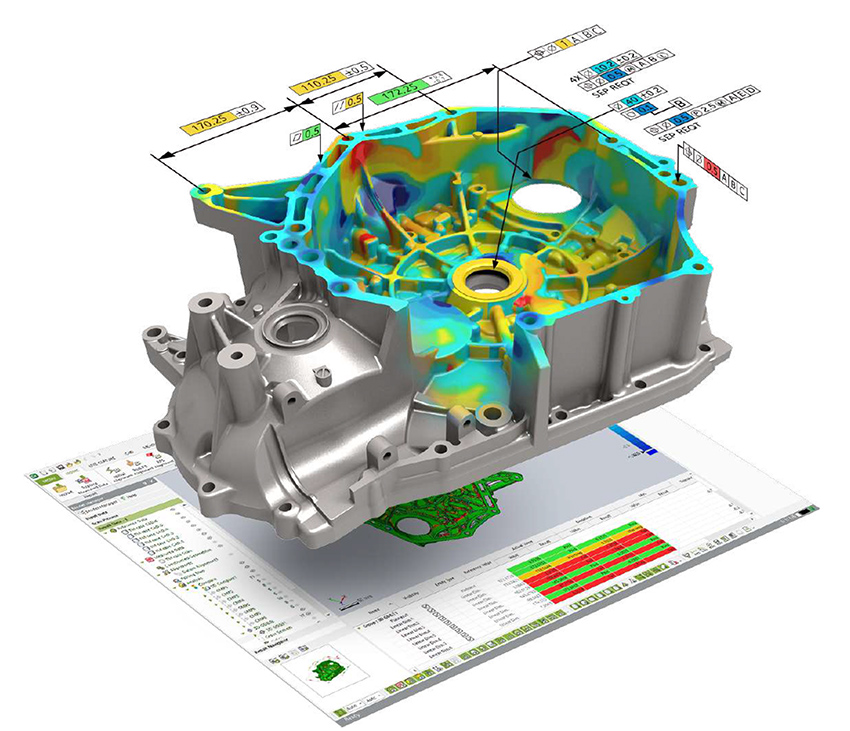

• 在CAD标注2D/3D尺寸、GD&T后，自动生成实测值，无需额外操作
5.报告
• 生成详细的检测报告，包含检测数据、多重视图、注释和结果
• 用强大而简单的报告设计工具设计和自定义检测报告，编辑报告布局，通过拖拽即可添加要素
• 自动生成检测报告，包括HTML格式、PDF格式、Excel和PPT格式
• 导出CSV和Unicode数据应用于趋势分析和统计过程控制(SPC)
