苏27战斗机操纵杆三维检测
发布时间：2024-07-02
浏览数：260
- A +
- A
- A -
采用华光三维拍照式三维扫描仪HL-3DS，并应用对战斗机操纵杆三维模型与实体进行对比分析以获得精确的三维数据。从而提高了产品设计的准确性，大大缩短产品研发设计和加工周期并降低了成本。
面临问题
面临问题| Practical problems
1、战斗机操纵杆对项目技术指标非常严苛，对飞机配件三维数据精度要求非常高，整体误差需要控制的非常低，传统的测量方法不能满足客户需求。
2、一般的测量方法数据采集密度不够(数据量不足)而且对于战斗机操纵杆曲面以及弧度无法测量，无法正常的进行检测，后期也不能进行质量检测与二次设计。

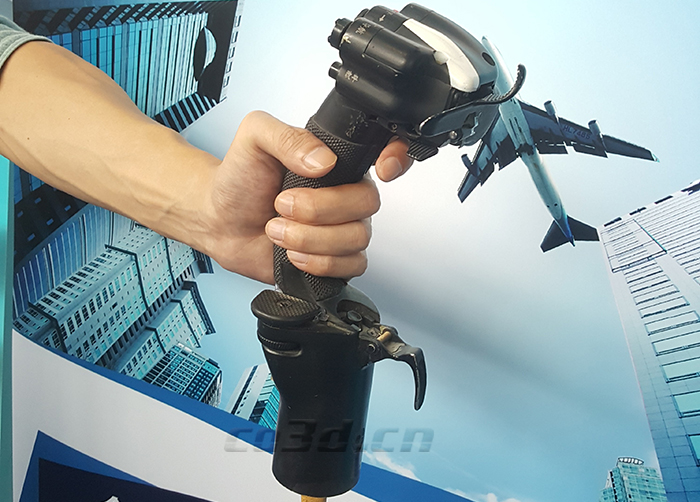

苏27战斗机操纵杆实物图
解决方案
解决方案| Co3d solution
配件构造质量直接影响到制造飞机的效率，因此对战斗机操纵杆的质量把控特别重要。华光三维工程师提出解决方案中使用：拍照式三维扫描仪HL-3DS快速获取战斗机操纵杆高精度的三维数据通过逆向设计软件将战斗机操纵杆点云数据转换为三角网格面数据在用检测软件迅速检测战斗机操纵杆 (CAD) 模型和产品的制造件之间的差异，协助该公司进行高端技术的研究和突破。
前期准备工作
喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
贴标志点：使获取的数据在扫描软件中进行定位拼接。
苏27战斗机操纵杆扫描图
苏27战斗机操纵杆STL数据图
苏27战斗机操纵杆STL数据图
