锥齿轮的三维扫描
发布时间：2025-01-02
浏览数：38
- A +
- A
- A -
锥齿轮是一种形状特殊的齿轮，其齿形分布在圆锥面上，能够实现相交轴之间的动力传递，并改变传动方向，满足各种复杂的机械传动需求。
面临问题
客户没有图纸，需要工件的三维数据进行逆向建模，并且需要对其进行配合检测，对尺寸数据有较高的精度要求。
锥齿轮表面齿槽较多，齿轮参数采用传统方法测量繁琐。
实物图
解决方案
华朗三维工程师使用了Model 37三维扫描仪，扫描速度极快：1秒内可得到几百万数据点，效率极高，精度高：利用特有的测量技术，最高精度可到0.01mm，配合精细扫描模式可以完整的还原其表面细节特征，使用灵活，可以360度对工件进行扫描，结合软件的拼接功能，能完整的获得工件的三维数据，为逆向建模提供可靠的数据基础。

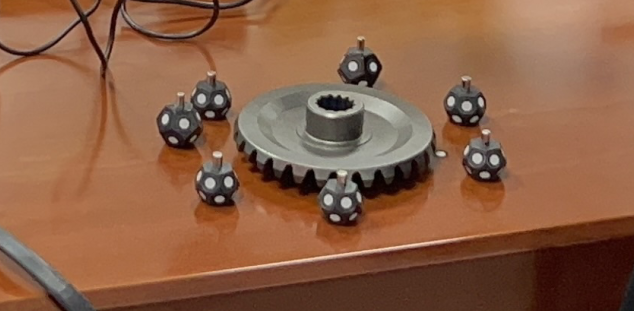

现场扫描图

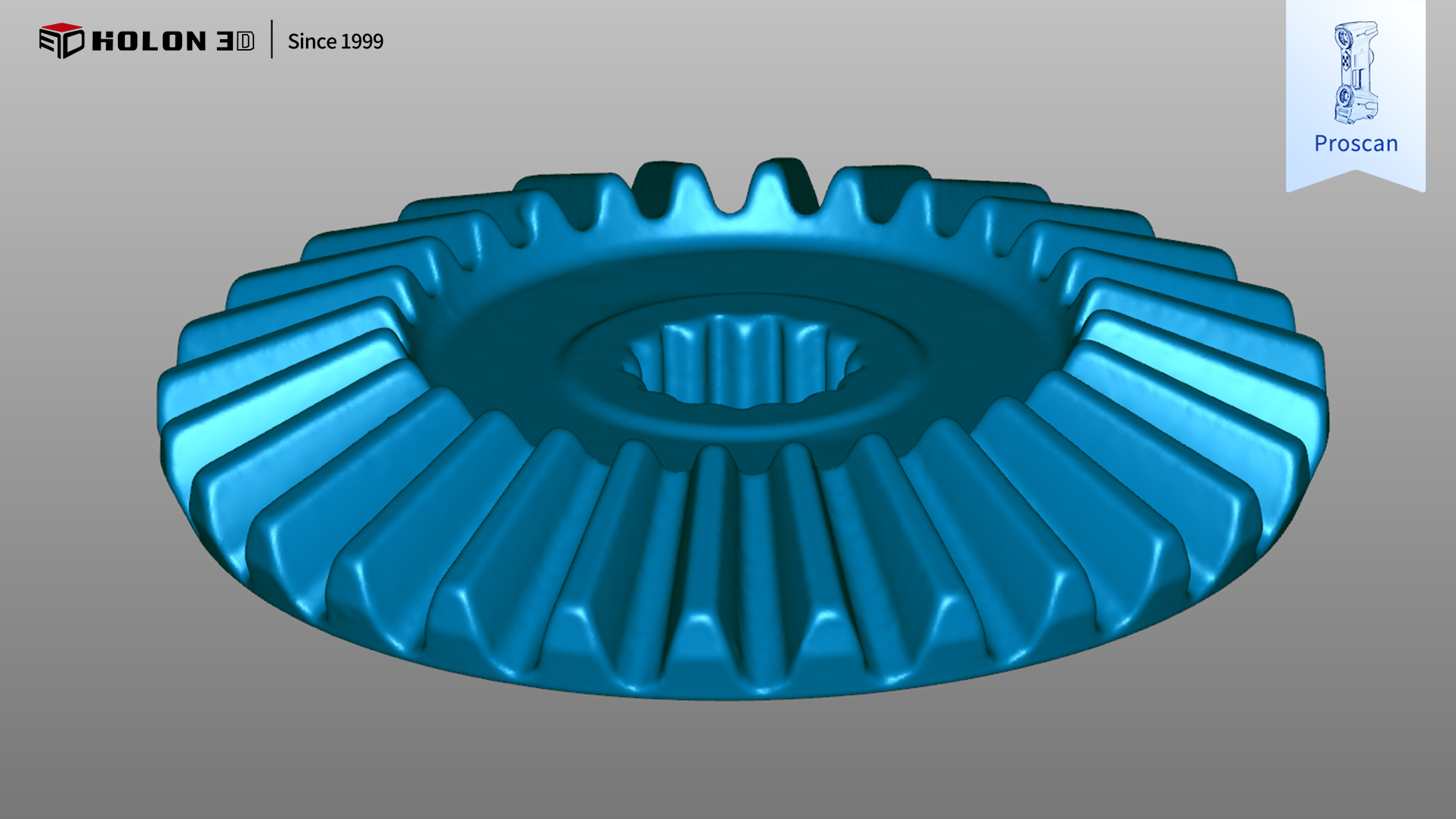

STL数据图

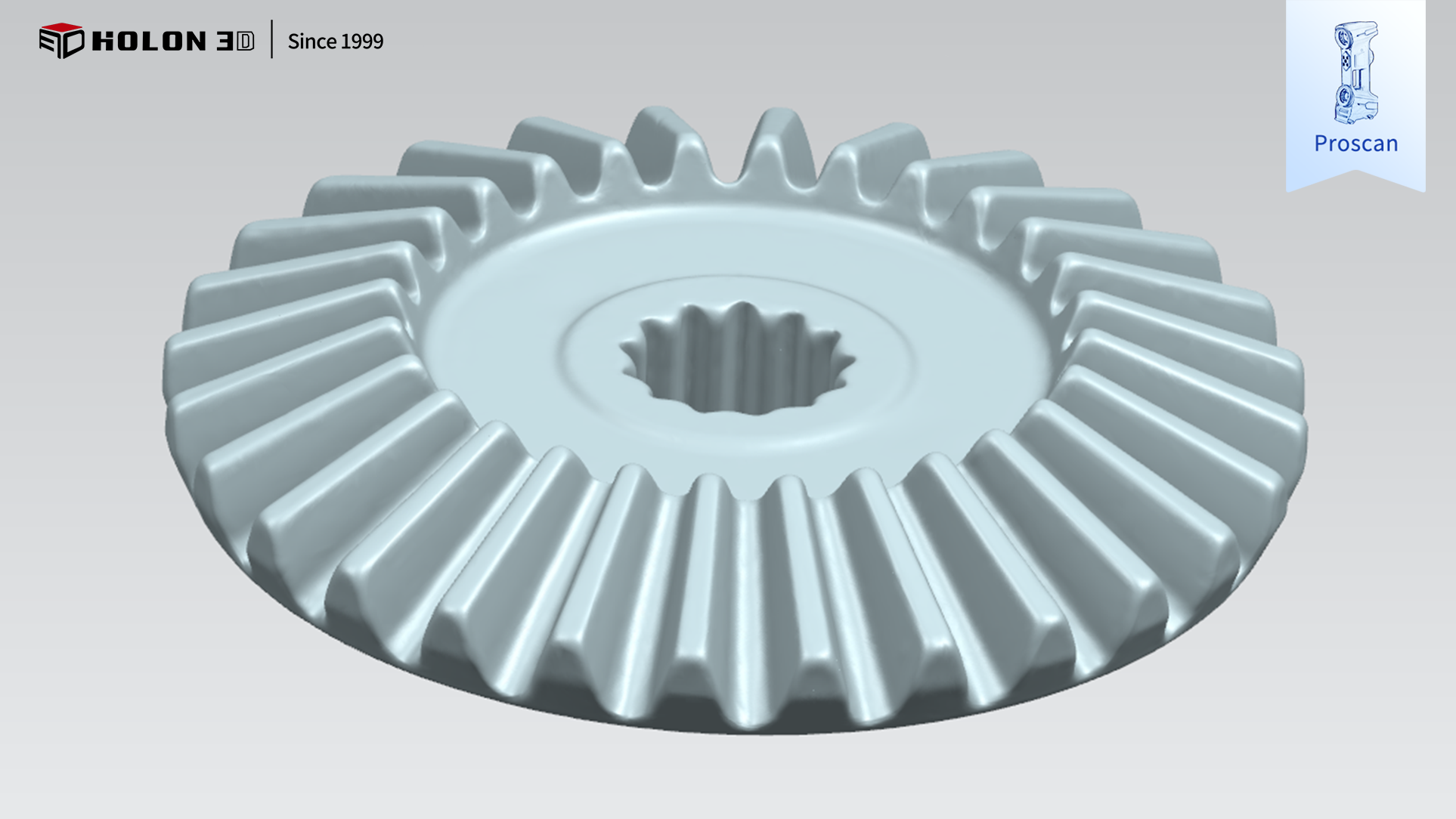

采用软件自动生成的STP实体模型
