模具型腔的三维扫描
发布时间：2025-01-02
浏览数：41
- A +
- A
- A -
模具型腔直接决定了成型产品的形状、尺寸精度和外观质量。高精度的型腔能有效保证产品质量。因此，模具型腔在工业生产中具有至关重要的作用，其设计和制造需要结合具体的零件要求和加工工艺，以确保高质量、高效率的生产加工。
面临问题
1.工件体型较大，有较多的曲面结构，有孔洞，并且需要孔深的数据。
2.模具是精密工件，对精度有很高的要求，传统测量方法对整体的偏差测量困难。

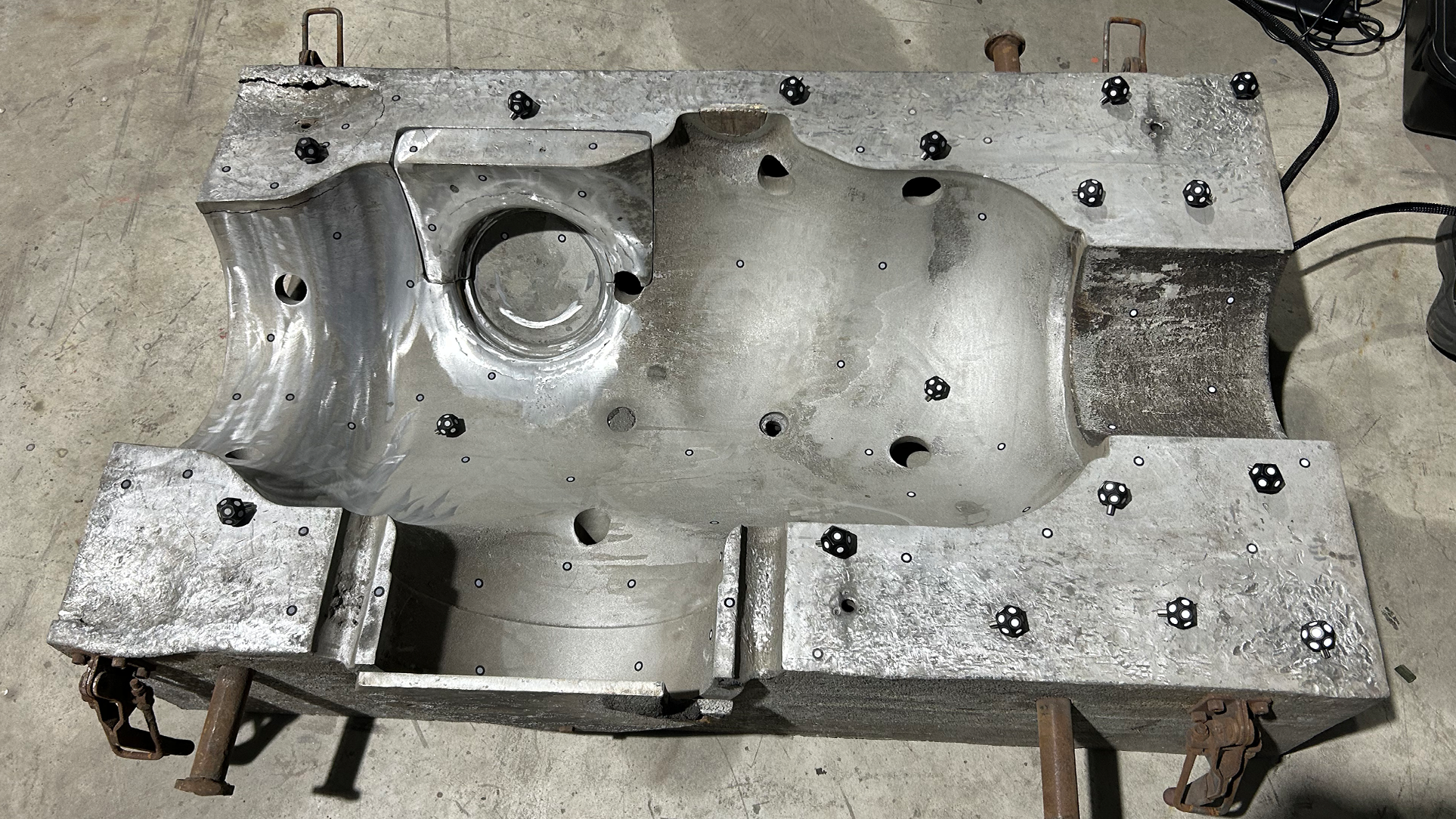

实物图
解决方案
华朗三维工程师根据客户工件的特征，采用手持式三维扫描仪Smart 49进行扫描演示。先使用大范围扫描模式扫描模具整体轮廓，然后切换成单条激光线的深孔扫描模式，专门扫描深孔位置，精准捕捉孔内。扫描仪精度高达0.02mm。扫描仪体型较小，操作简单，可以实时成像，扫描完成的数据导入检测软件可以快速导出PDF检测报告。

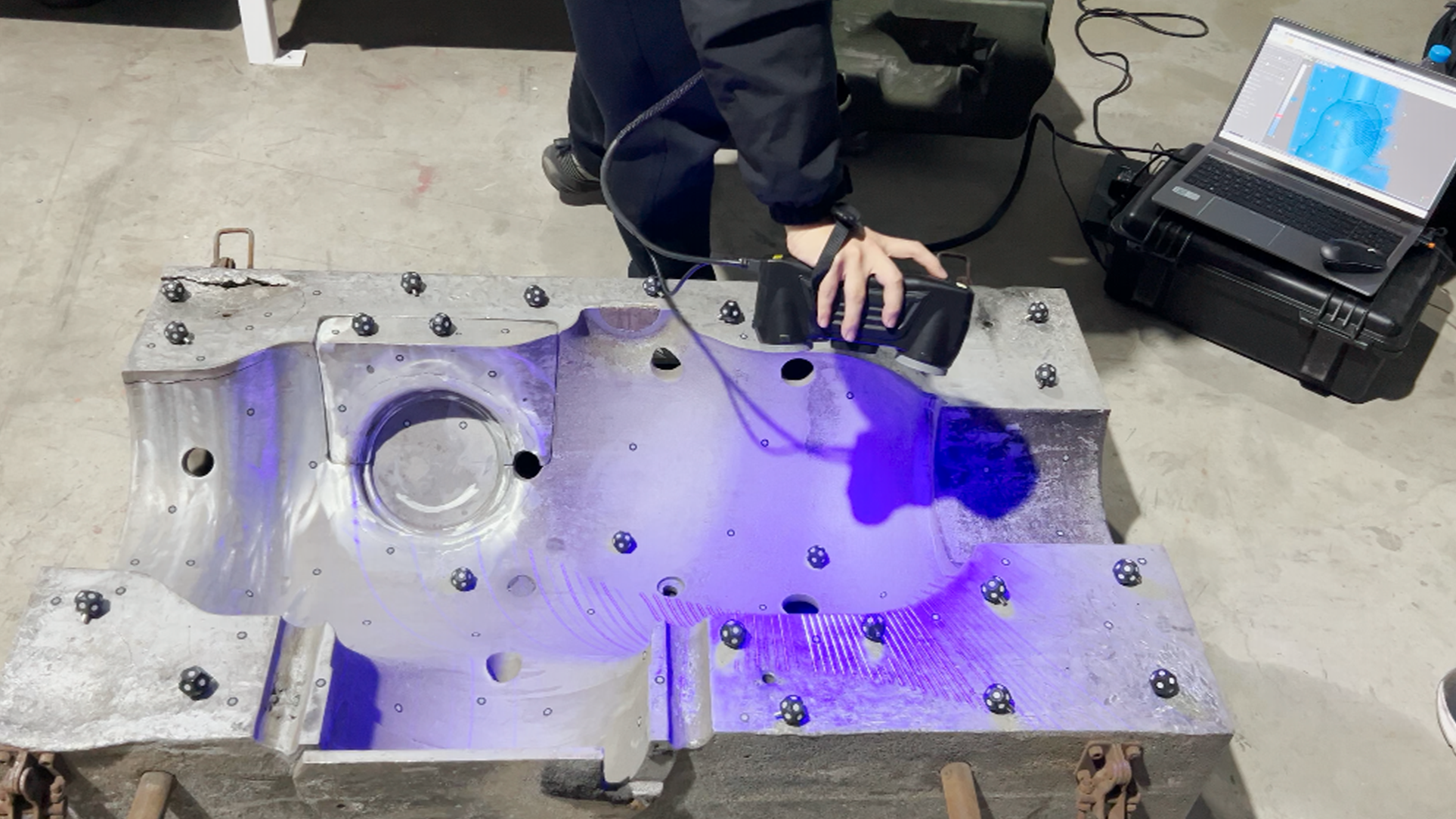

现场扫描图

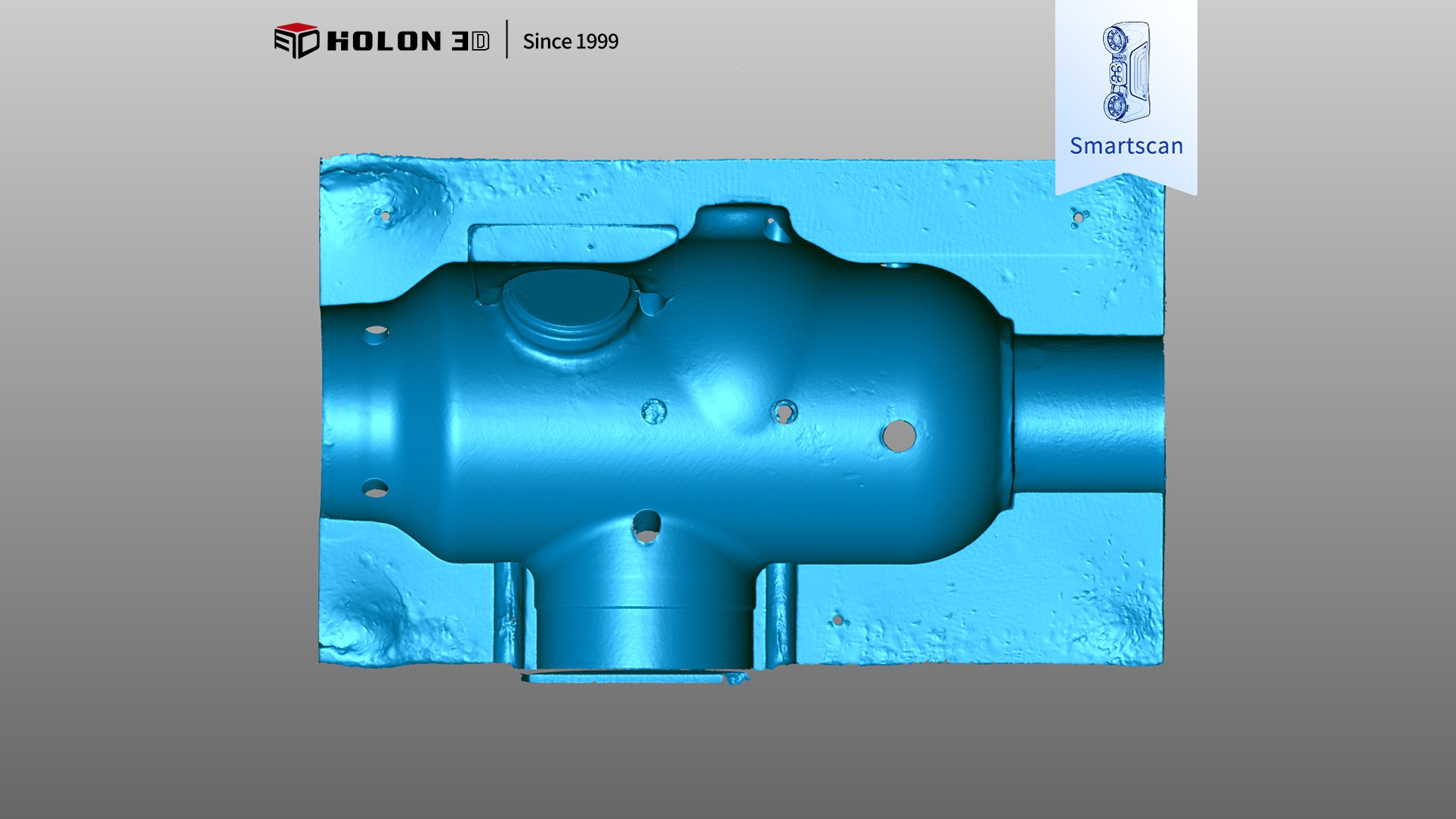

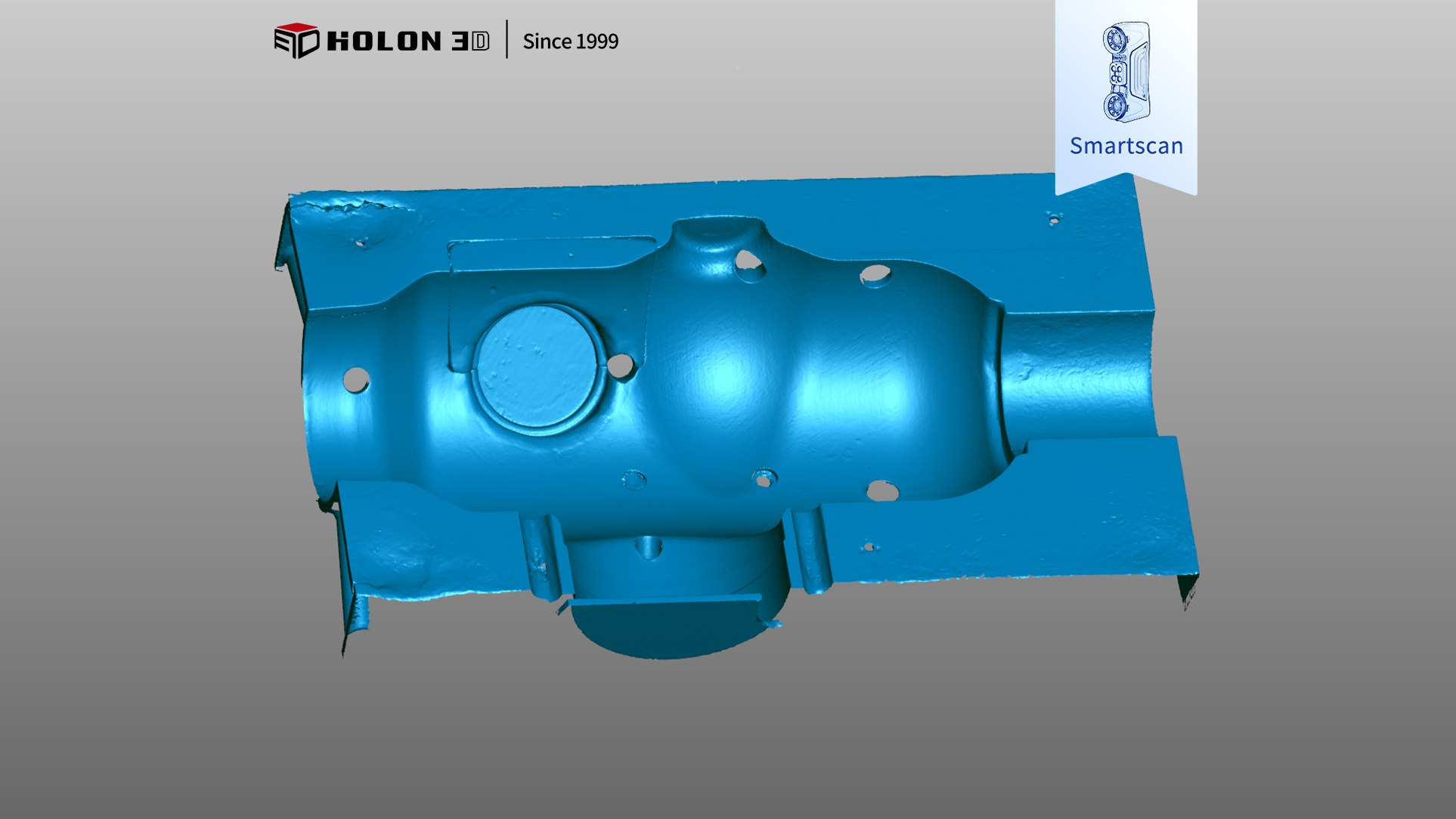

STL数据图
