卡车转向臂的三维扫描检测
发布时间：2025-03-06
浏览数：106
- A +
- A
- A -
卡车转向臂是车辆转向系统的核心部件，负责将方向盘输入的转向力精准传递至车轮，并协调转向几何关系，确保操控灵活性与行驶稳定性。其高强度材料和精密结构设计直接关乎行车安全，一旦断裂或变形可能导致转向失控，引发严重事故。因此，制造中需严格把控几何精度（如孔位公差±0.02mm）并通过三维扫描等技术进行高精度检测，保障其在复杂载荷下的可靠性与耐久性。

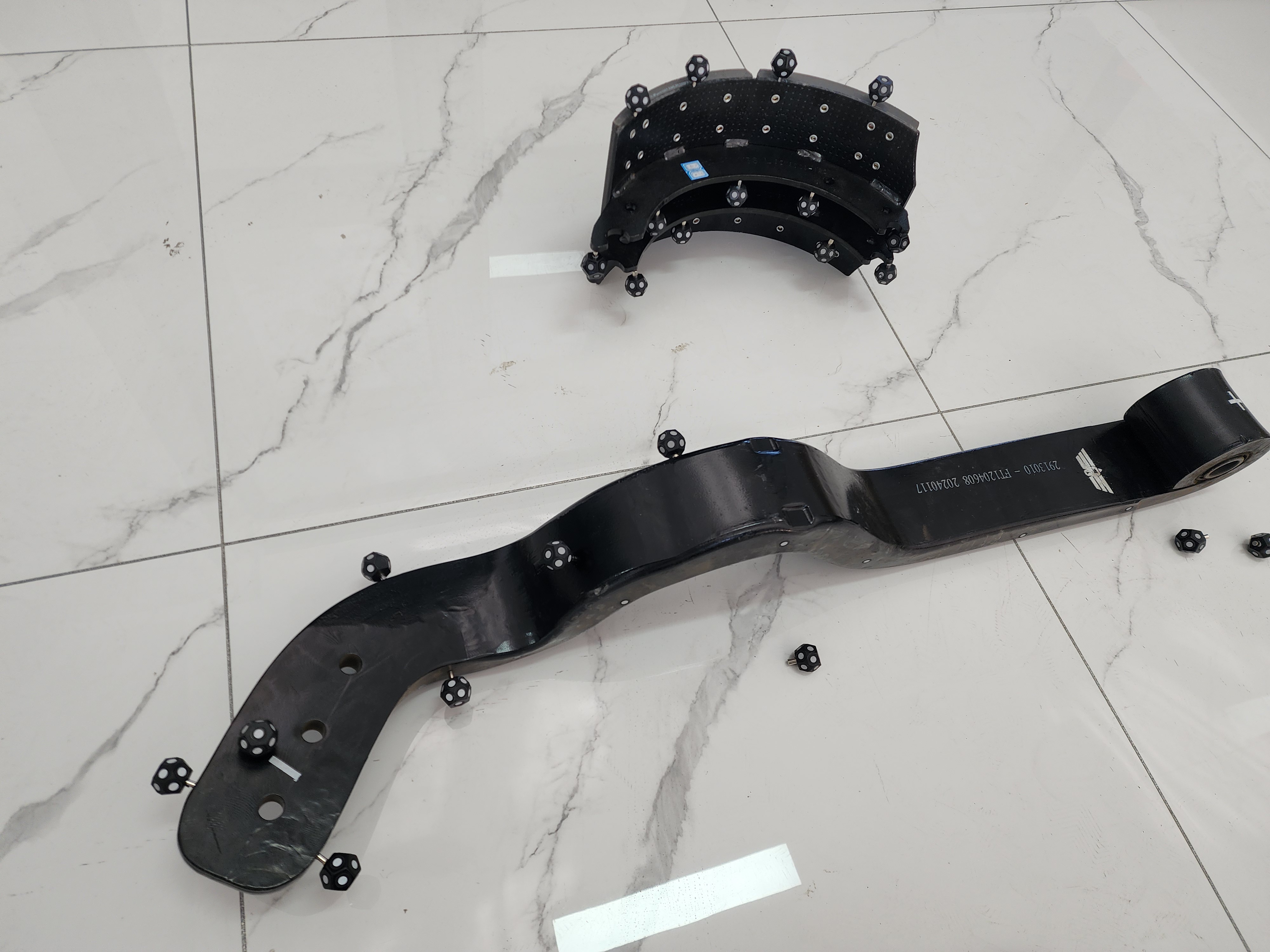

现场实物图
面临问题
1、客户所提供扫描部件结构较复杂，并且带有孔位，整体上给扫描工作带来一定的难度。
2、表面为深色面，客户要求不能喷显像剂，需要的扫描效果好，获取的数据精度高，能在后期的运用中起到很大的效果。

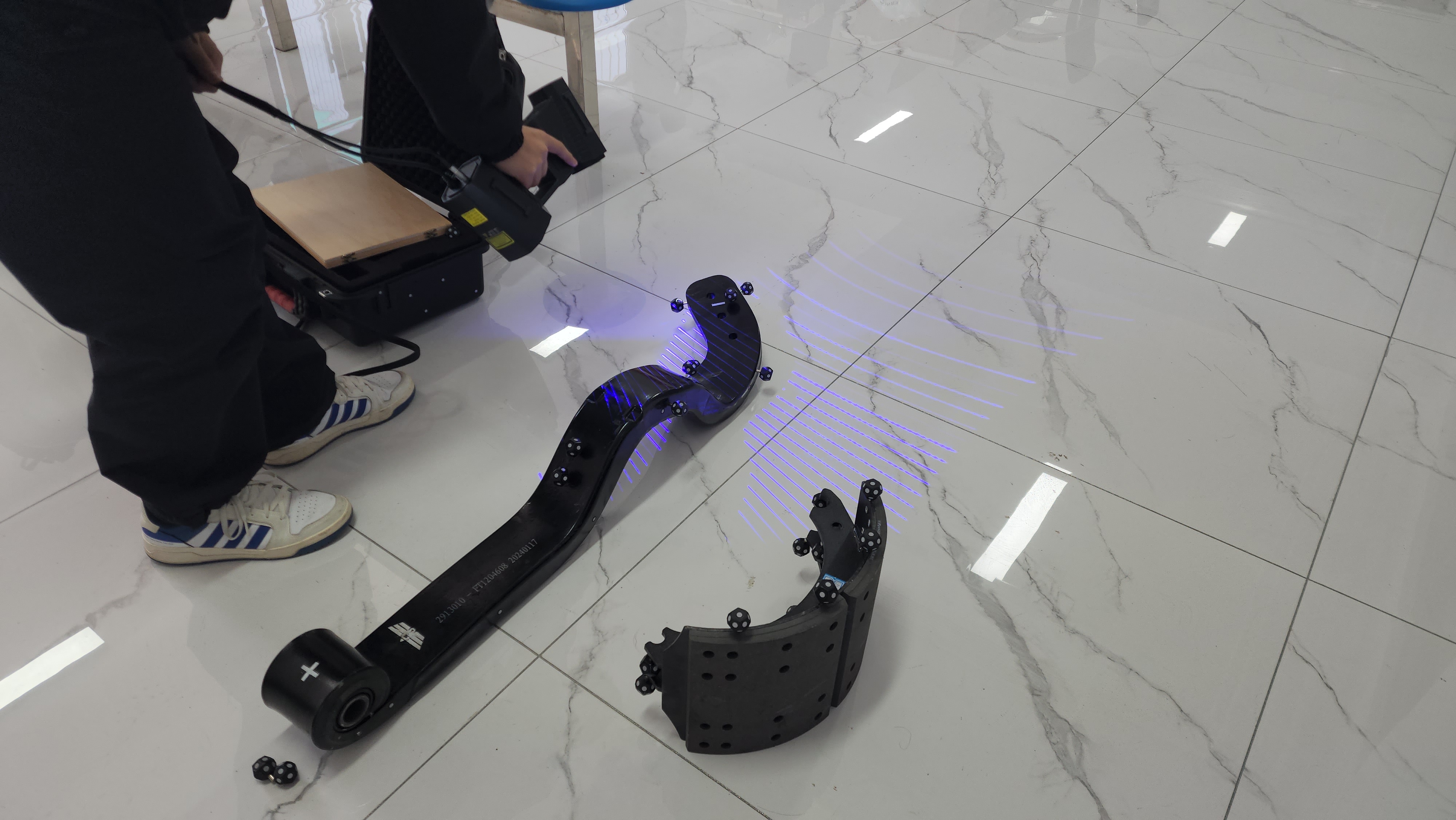

现场扫描图
解决方案
华朗三维工程师使用带有精细模式的手持三维扫描仪model49配合磁吸标志点进行工件全面扫描，切换单条激光扫描仪可适用于扫描深孔及死角，有利解决细节特征带来的难度。
工件STL数据图
手持式扫描仪操作灵活，能多方位变换角度扫描，捕捉快准。扫描出来数据导入到三维软件中进行数据处理，即可导出客户所需要的数据格式，以便客户熟练使用软件制作设计。客户对我们扫描数据感到很满意，数据精度高，可以运用到后期设计的效果图。

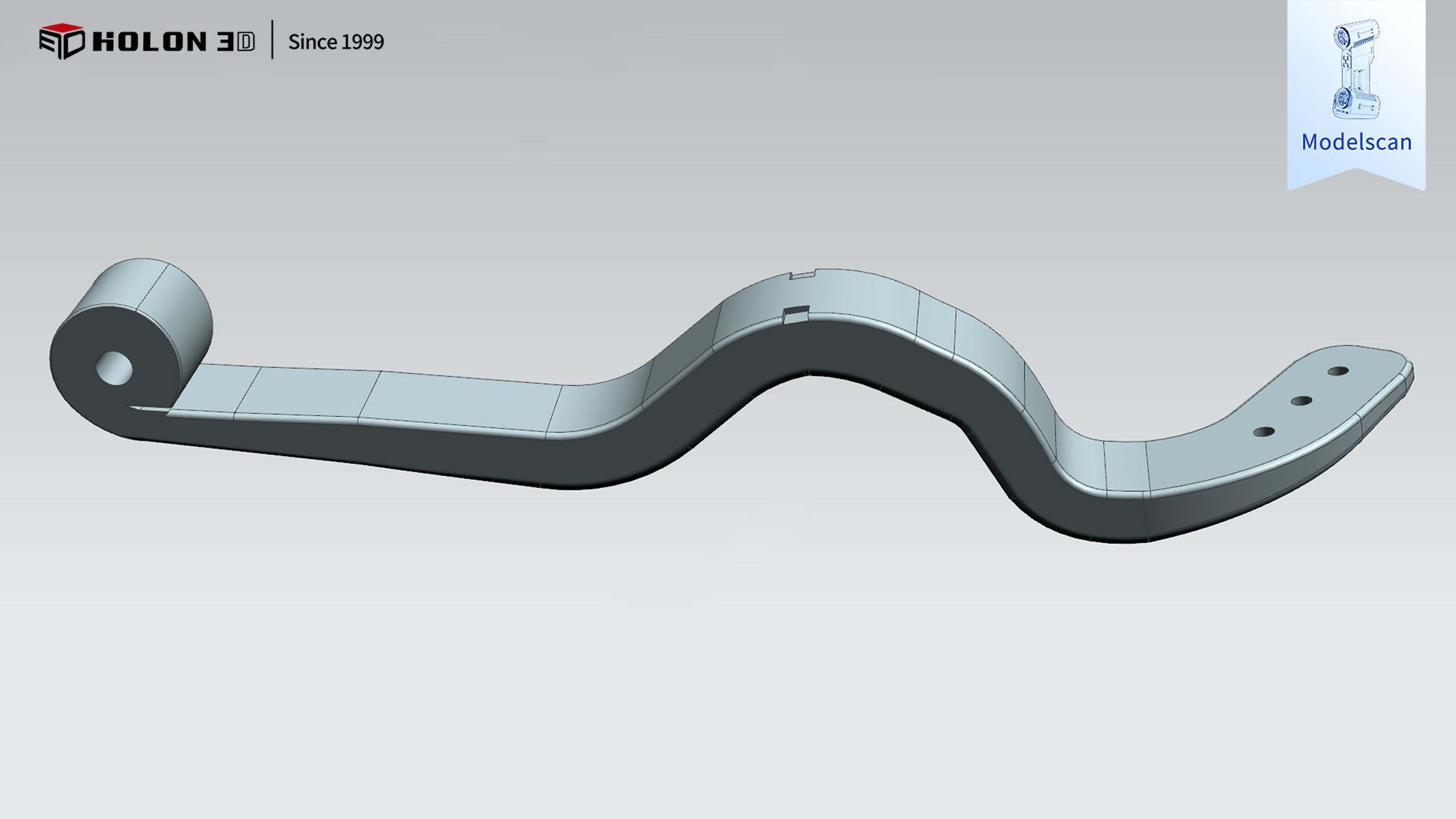

逆向建模图

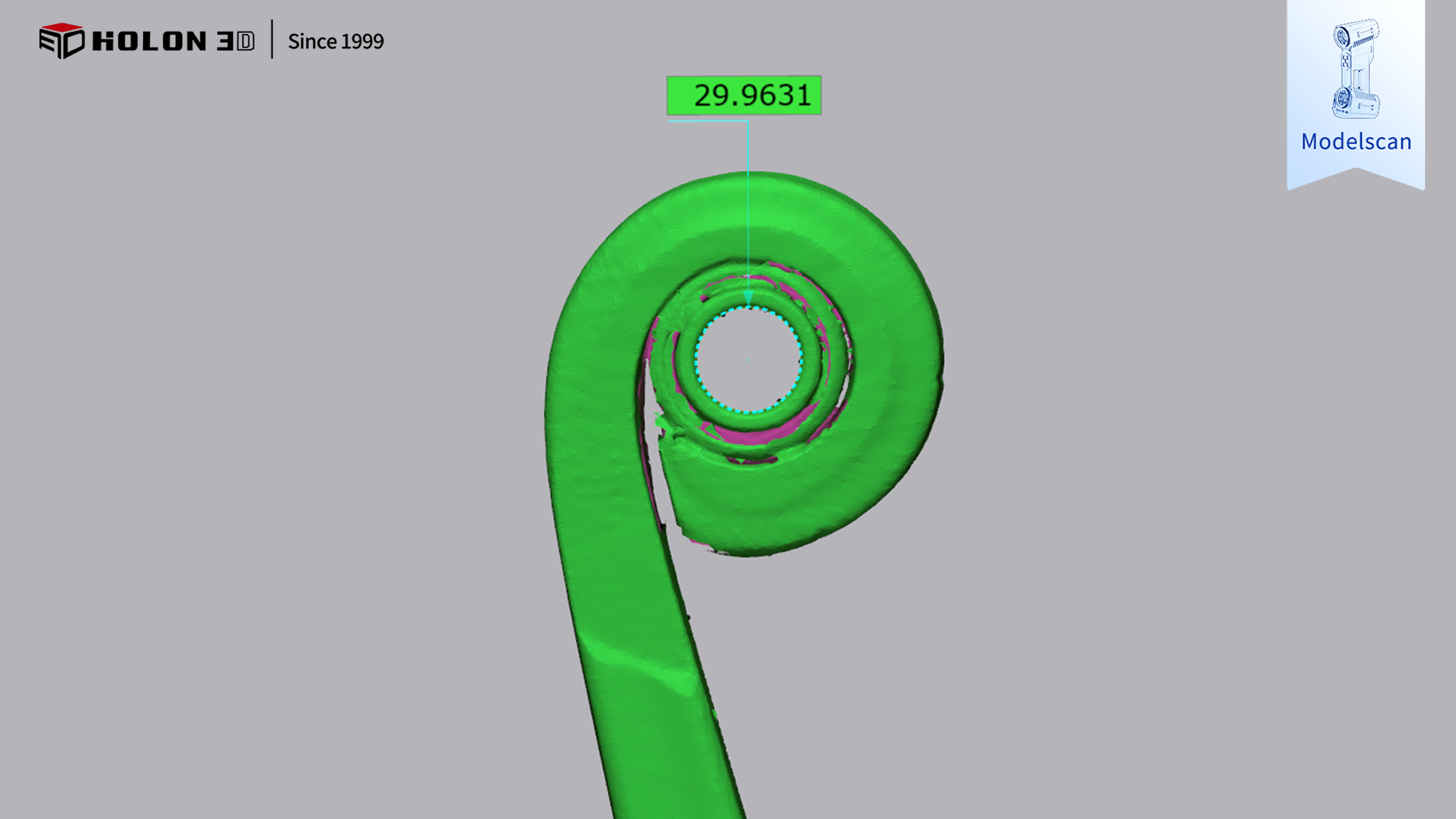

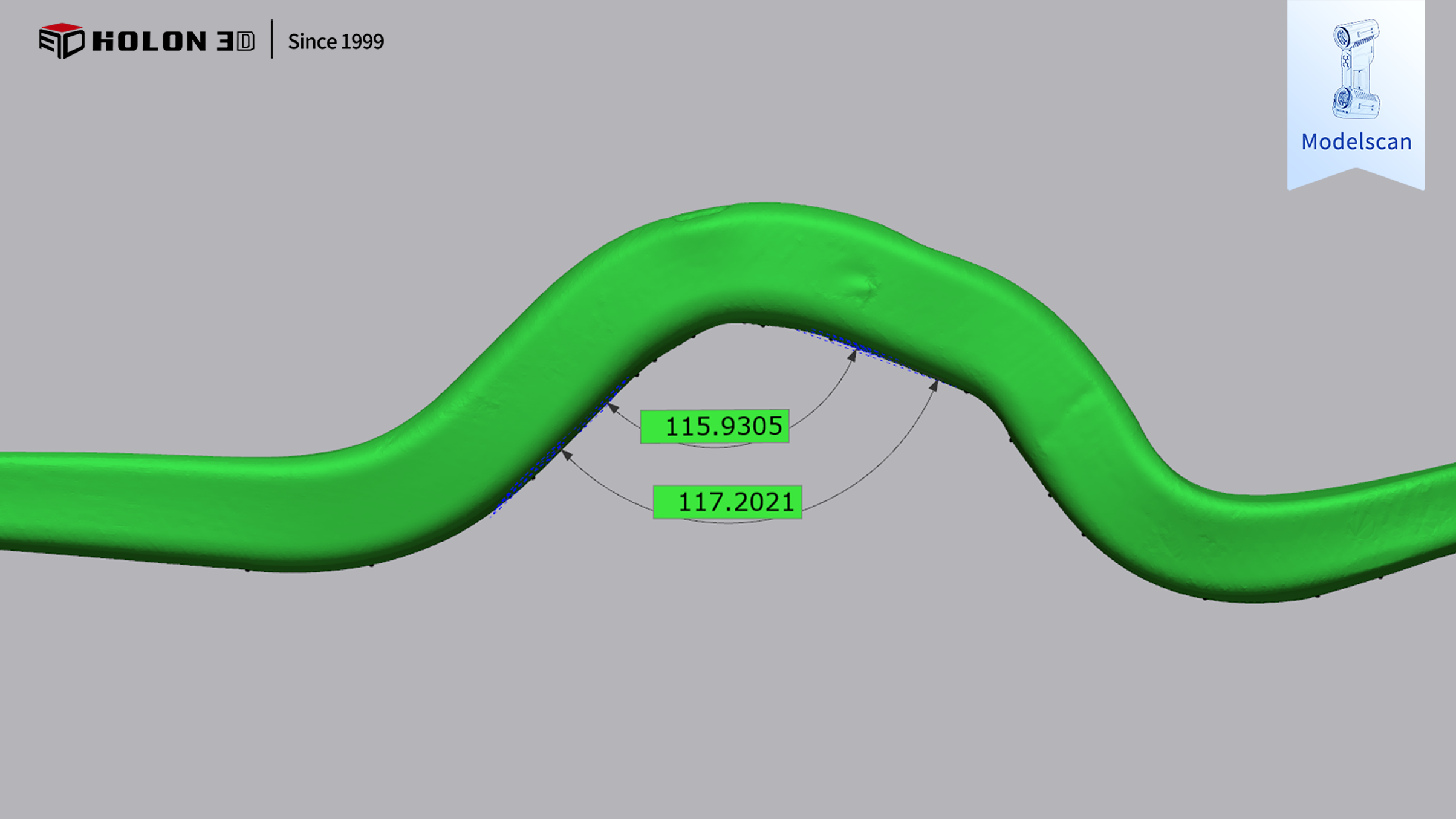

尺寸测量图
