汽车已成为现代社会出行的代步工具，逐步融入到人们的生活中，随着需求的增加，各方面要求也在变化。汽车制造商随着要求变化改进自家的汽车，使用三维扫描技术获取整车的外形数据，抛弃传统的扫描测量方式，加快技术人员在设计上的改进，设计出更好的汽车外观，增加市场竞争力。
面临问题
面临问题| Practical problems
汽车体积大，表面不规则轮廓多、弧度大，且反光需做表面处理。整体扫描起来是一个大工程，具有一定的扫描难度。
传统的测量方式采集数据密度不够，无法对曲面弧度精准测量。而且体积大，扫描工作耗时多，产生工作量大，数据精度低，不能做到高效率、精准的完成工作。
汽车整车三维扫描现场图
解决方案
解决方案| Co3d solution
整车体积大，扫描起来具有一定的难度。使用手持式三维扫描仪HOLONB71+三维摄影测量系统HL-3DP。先是准备工作喷显像剂提高底色对比度跟贴标志点、编码点。接着使用三维摄影测量拍摄车身多幅图像，通过软件自动将这些影像结合起来经过运算，得到每个编码点圆心的3D坐标，计算出3D坐标值。将车身表面3D坐标数据导入扫描系统中，然后使用手持式三维扫描仪HOLONB71快速扫描获取高精度三维数据，扫描速度快，数据精度高，稳定性强。
三维摄影测量系统与三维扫描仪配合使用提高了三维扫描仪整体点云拼接精度，缩短使用时间，提高工作效率，扫描精度更高。将数据导入三维软件中处理分析，解决了客户的问题，精准的数据以便于客户使用在后期的设计改进中。

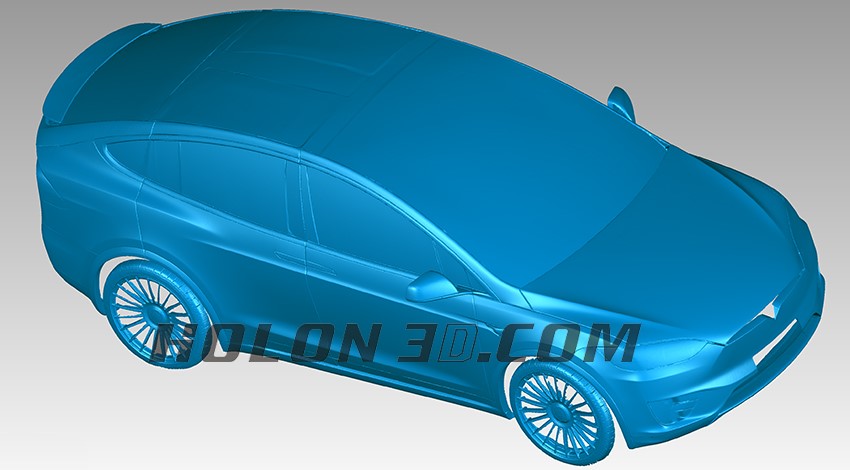

汽车整车三维扫描数据图

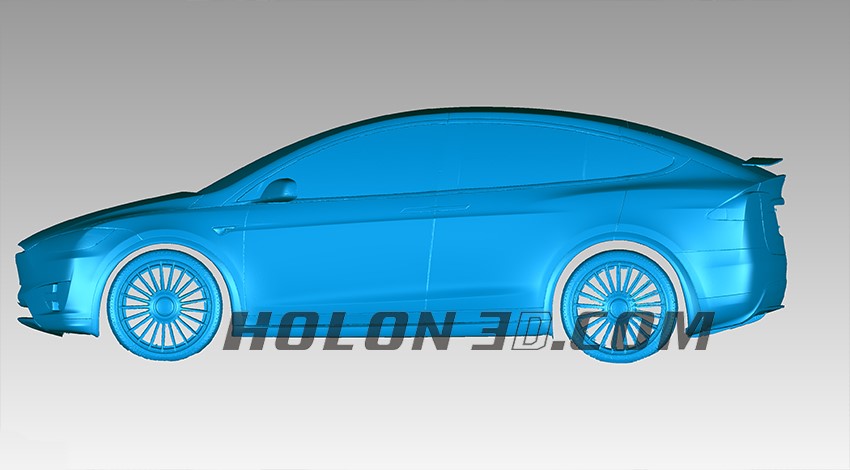

汽车整车三维扫描数据图

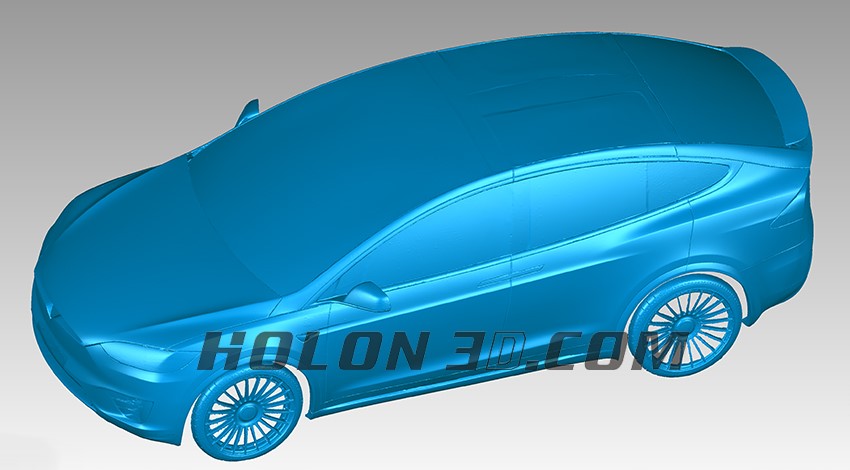

汽车整车三维扫描数据图
