汽车车底架扫描逆向

发布时间：2024-04-22 浏览数：565

车架由各种纵向和横向钢梁组成的长方形构架，是车体的基础。车架必须具有足够的强度和刚度仪承受汽车的载荷和车轮传来的冲击。车架结构形式应满足汽车总布置，这样在行驶过程中避免各部件之间影响工作正常运行，提高汽车的行驶稳定性。需要对车架的各方面数据做个了解，在设计生产上可更好的匹配，这就用到三维扫描技术来获取精准的数据。

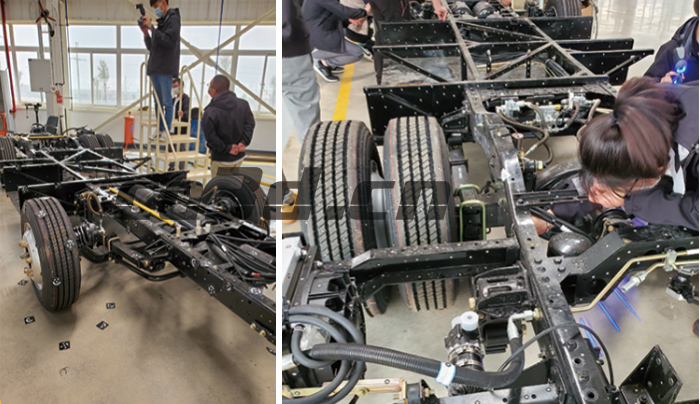

汽车车架现场扫描图

面临问题

整体车底架体积大、笨重，不利于移动。外形部件结构复杂，大大小小零件参差不齐，各种不同的结构零件相连接，很多细节之处需要扫描。给扫描工作带来了一定的挑战难度。

如果还是延用以往的传统方式，消耗的时间会长，工作效率低，获取数据难度大，数据精度也不高，无法运用上数据，不能提供精准的解决方案。

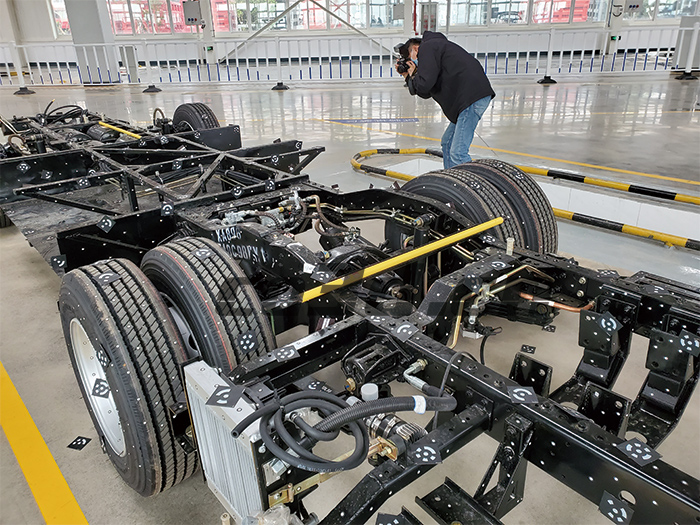

汽车车架现场扫描图

解决方案

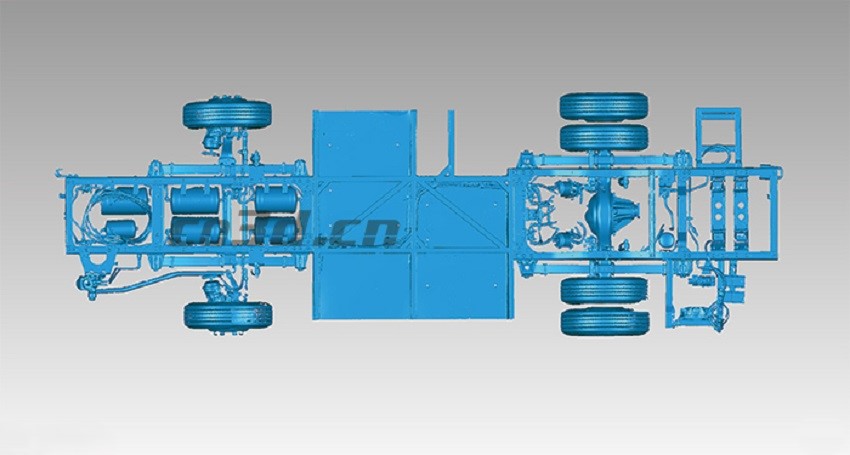

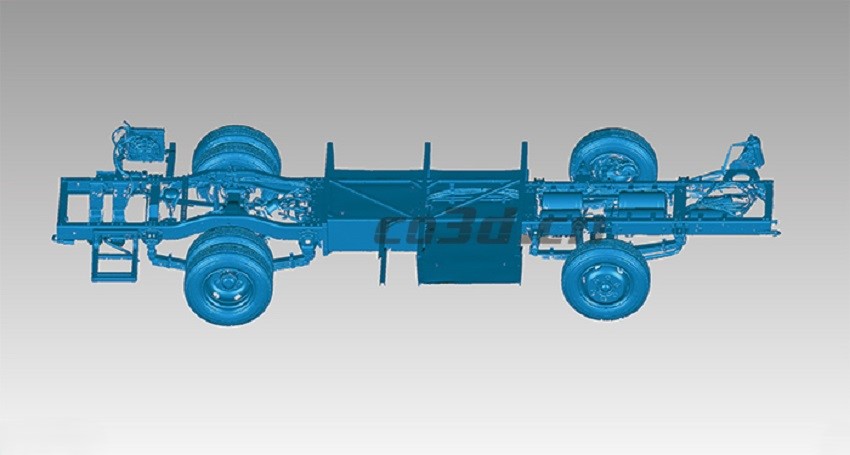

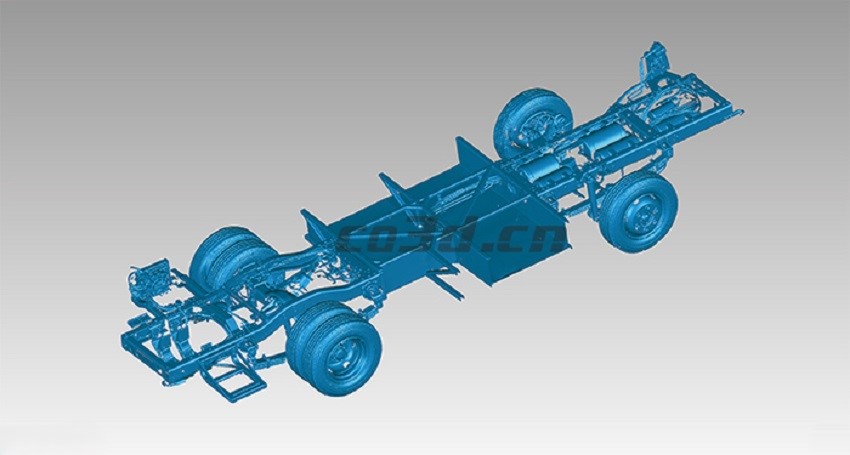

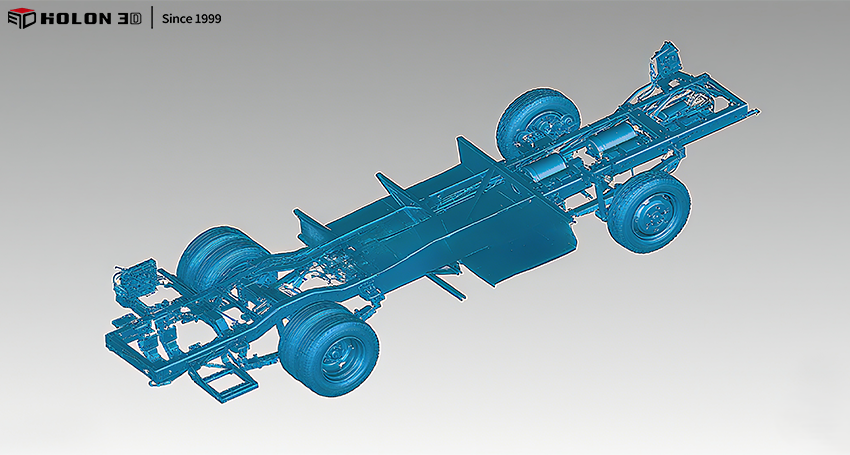

根据我们公司的多年经验，扫描大型工件，采用我司三维摄影测量系统HL-3DP搭配三维扫描仪进行扫描测量。先是在扫描车架上贴标志点与编码点，接着使用三维摄影测量系统拍摄车底架不同角度的影像，将拍摄影像导入HL-3DP软件中，通过三角测距方式，HL-3DP软件自动将影像结合起来经过运算之后，可得到物体表面关键信息的3D坐标值。能对大面积曲面点云信息进行校正，提高三维扫描仪整体点云拼接精度。将车架的3D坐标值导入三维扫描系统中，使用手持式三维扫描仪Model 37，快速全面的扫描车架，从不同的位置对车架进行扫描，细小地方可以使用扫描仪精细模式，对局部特征能清晰扫描。而且扫描仪使用时可视化，能实时看到自己执行操作，方便简单操作。
