随着生活品质的提高，房车的应用也越来越受欢迎，华朗三维受某房车改装公司邀请，对依维柯车头进行扫描得出三维数据，制定更好的改装方案。在了解实际情况后，华朗三维技术工程师使用三维扫描仪HL-3DS+，快速获取房车3D数据，提高了改装的效率。
面临问题
传统的测量方法数据采集密度不够（数据量不足）而且对于车头上的曲面以及弧度无法精确测量，后期也不能逆向制图,工作量大，效率低且精度不高，达不到客户要求。
解决方案
为了缩短研发周期，降低汽车改装的成本，华朗三维根据客户所面临的难题，提出解决方案：使用三维扫描仪（HL-3DS+）来获取汽车车头的三维数据。该三维扫描仪具有大的扫描幅面、操作简单、扫描速度极快、精度高、稳定等特点。在扫描过程中，软件通过标志点将三维数据自动拼接起来，不到45分钟，便将整个依维柯车头的三维数据完整获取下来。客户可以将3D数据导入到逆向设计软件中行进编辑，大大提高房车的改装效率。在新产品完成后，客户还可以将产品的三维数据导入三维贴图软件渲染，用于产品展示。

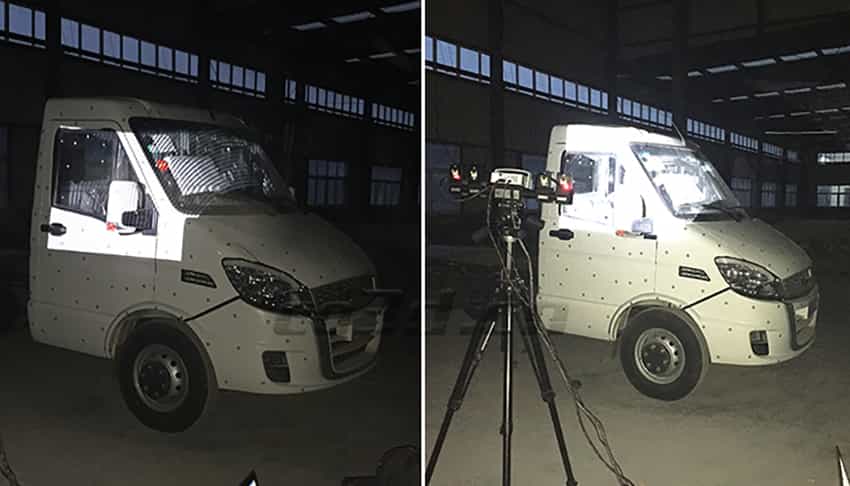

房车改装三维扫描现场

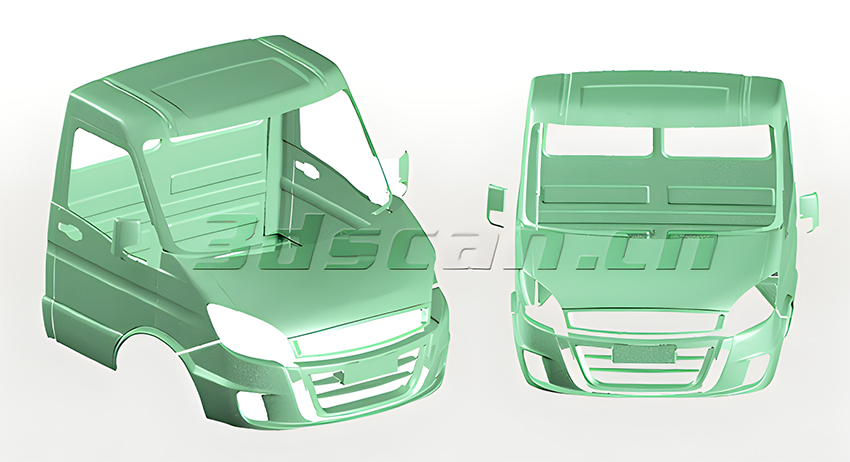

依维柯车头点云数据

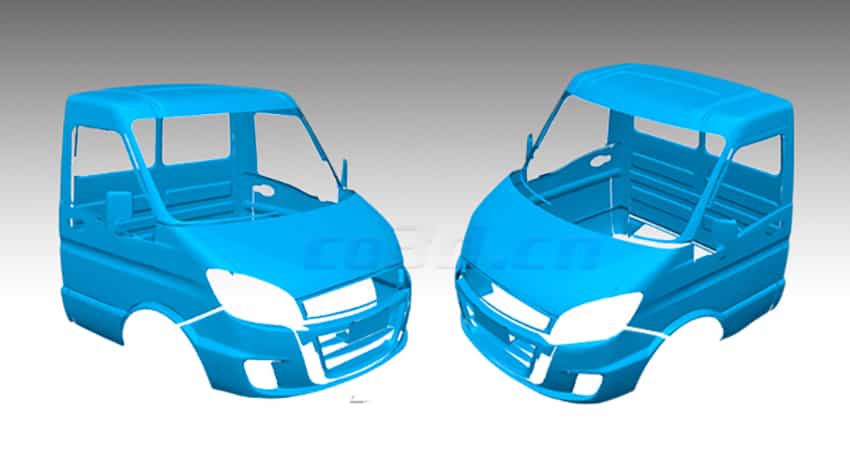

依维柯车头STL数据

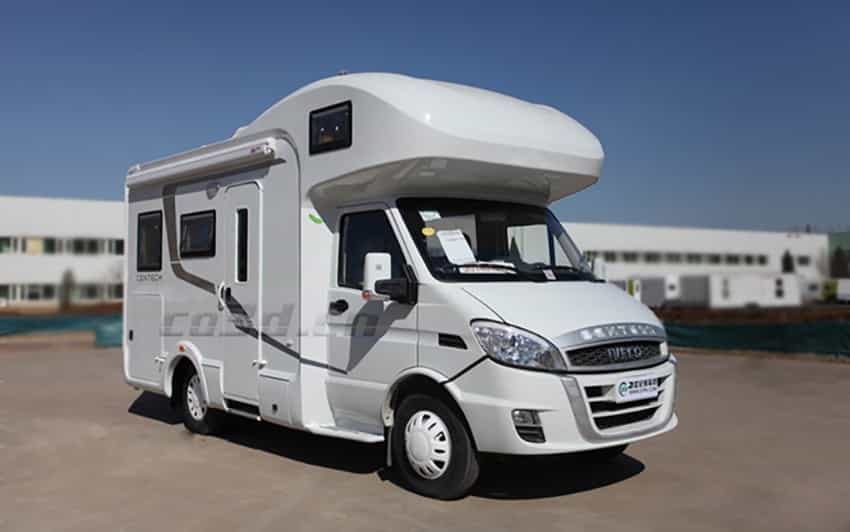

改装成型的依维柯房车
