汽车的发展是一个漫长的过程，经过不断地改进、创新，要求的提升，成为现在具有多种型式、不同规格，广泛用于社会经济生活多种领域的交通运输工具。汽车无论是在外形、性能还是颜色上，都发展变化很快，汽车外形演变的每一个时期都在不断地开拓汽车新造型，除了是汽车性能得以提升，同时汽车美学也在发展。汽车车身是保护安全以及构成良好空气力学环境，好的车身不仅能带来更佳的性能，还能体现出车主的个性。车身外形较大，需要借助三维扫描仪来进行扫描检测，获取精准的数据满足客户的需求。

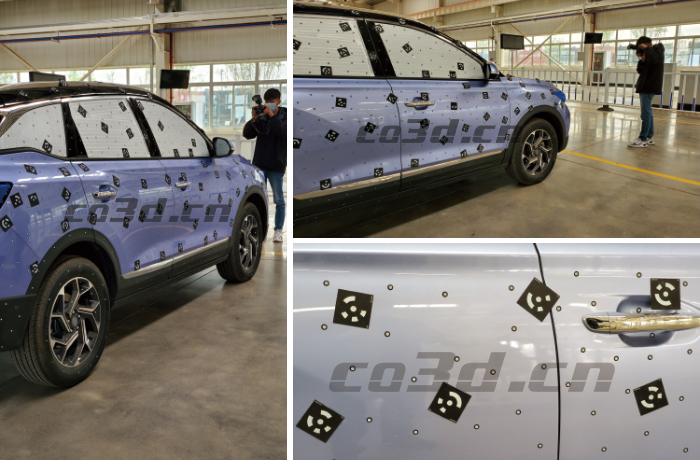

汽车车身现场实拍图
面临问题| Practical problems
汽车车身外形大，曲面弧度大，车身结构包含部位较多，每个细节扫描处理要求高，也对扫描精度要求高，后期需要做数据逆向。因此依靠人工去做测量获取数据，难度很大，需要消耗时间多，也不能保证数据完整性、精度。

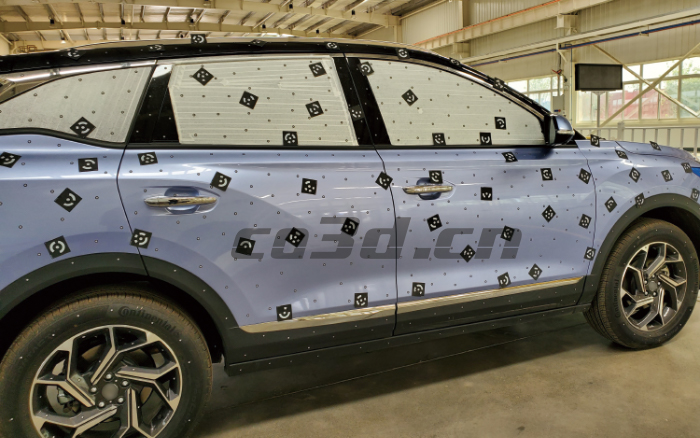

汽车车身现场扫描细节图
解决方案| Co3d solution
了解完客户的需求以及扫描物件，解决方案是使用：手持三维扫描仪HOLON751跟三维摄影测量系统3DP。
先是给被扫描物件贴上编码点与标志点。使用三维摄影测量系统HL-3DP，从不同的角度拍摄被测物体多幅图片，通过三维测距方式，HOLON3DP软件自动计算数码图片中标志点和物体特征点的三维坐标，可以提高三维扫描仪的整体点云拼接精度。

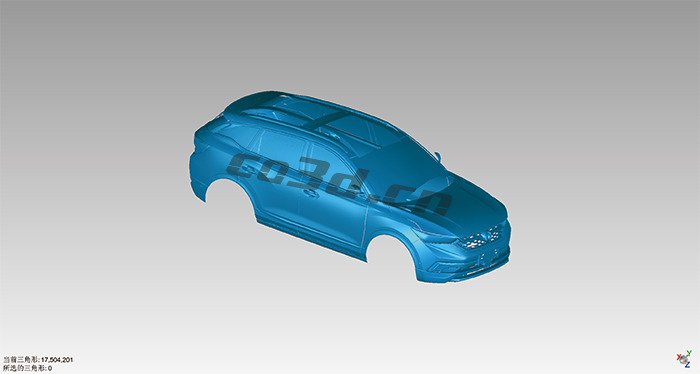

汽车车身STL数据图
将得到汽车车身的3D坐标数据导入扫描系统中，使用手持式三维扫描仪HOLON751，快速对车身进行多方位多角度扫描，获取高精度三维扫描数据。手持式三维扫描仪操作灵活方便，可移动式扫描，扫描速度快、精度高、稳定性强，提高了工作效率。扫描仪带有精细模式，能对局部细小特征清晰扫描体现出来。利用获取的三维数据，建立三维数模，达到客户想要获取的数据，便于后期的设计开发。

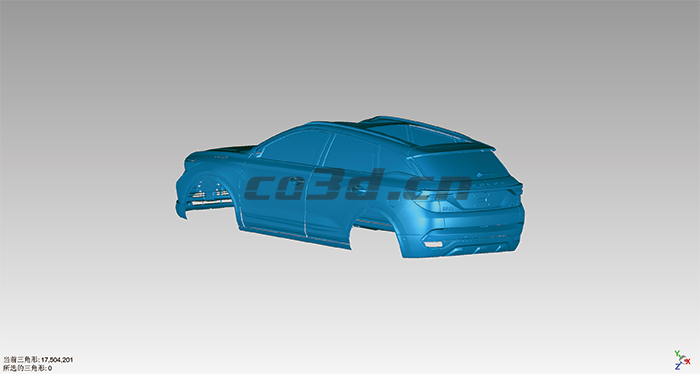

汽车车身STL数据图

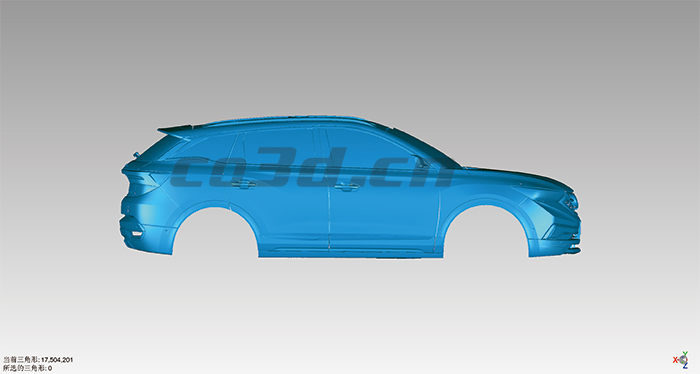

汽车车身STL数据图
小结：在针对超大型物件三维测量时，三维摄影测量系统搭配三维扫描仪使用能够降低三维扫描数据拼接的累计误差，提高数据精度。获取数据精度高，细节扫描好，能满足客户要求，可运用于后期的工作中，加快工程的进度。
