汽车缸盖三维检测
发布时间：2024-07-02
浏览数：303
- A +
- A
- A -
随着社会进入工业化，车使用率越来越高，因此要求也会越来越高。缸盖经常与高温高压燃气相接触，因此承受很大的热负荷和机械负荷。客户想要扫描获取数据，检测生产出来的汽车缸盖质量达标情况，根据高密度的点云数据对汽车缸盖关键部位和产品本身的瑕疵进行区分，保证产品设计完全符合加工逻辑。

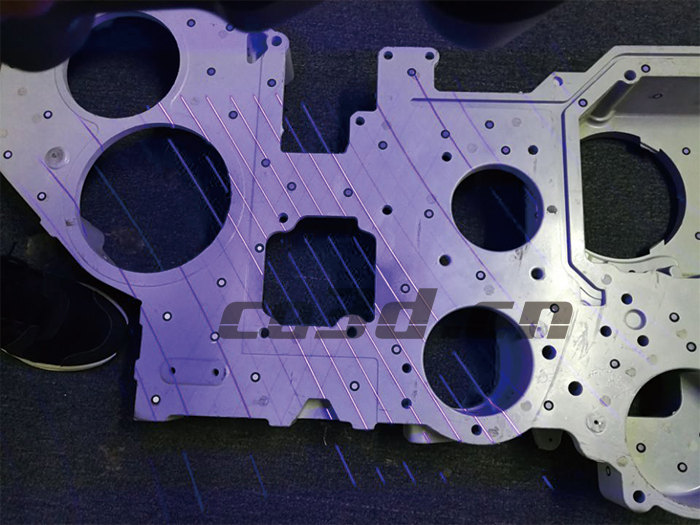

汽车缸盖扫描现场图
面临问题
面临问题| Practical problems
汽车缸盖曲面较多，各面凹槽形状各异，非常复杂，需要快速获取扫描的三维数字模型，效果细节处理要好。

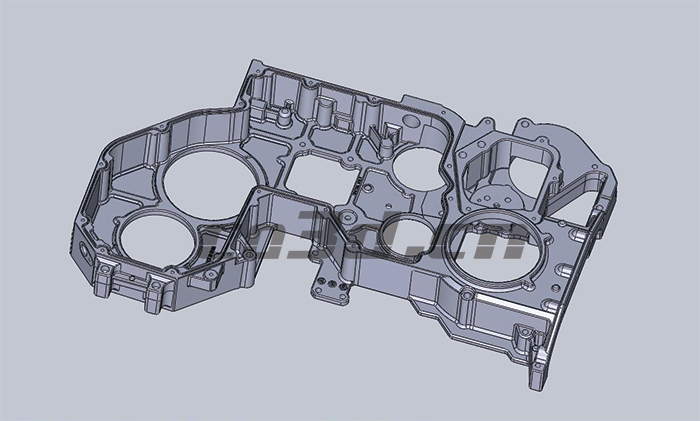

汽车缸盖STL数据图
使用传统测量方式（检具、治具、三坐标等），获取数据不完整，对于曲面部位无法测量，导致获取数据量不完整，无法进行后续的工作计划。

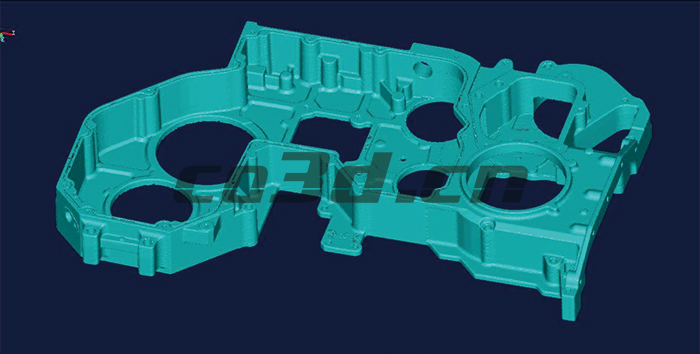

汽车缸盖STL数据图
解决方案
解决方案| Co3d solution
针对这次扫描样件的特征跟要求，采用的是我司手持式三维扫描仪HOLON751，扫描速度快，精度高，稳定性强，标志点自动拼接技术与自主研发扫描软件配合拥有超高扫描精度和工作效率。使用扫描仪对汽车缸盖进行全面扫描获取数据，细节处的地方可以使用精细模式去扫描，获取数据精度高。

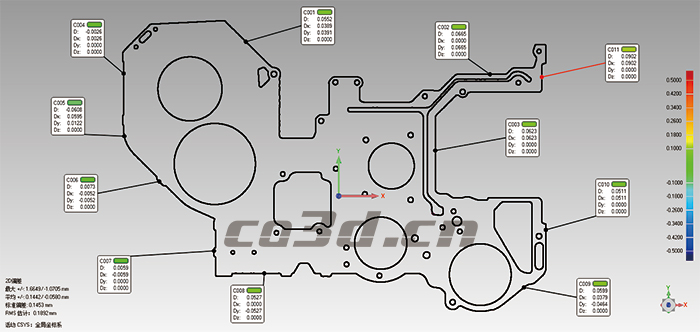

汽车缸盖3D截面图
将获取三维数据导入检测软件中，可以迅速检测汽车缸盖模型和产品制造件之间的差异，能直观易懂用图形比较结果来显示两者的差异，能够对汽车缸盖特征进行细致分析，同时还能捕捉并体现剖面的形位偏差。对于我们的数据报告，客户感到很满意，能准确体现出所存在的问题，解决在产品设计上的不好之处，提高生产效率与质量。

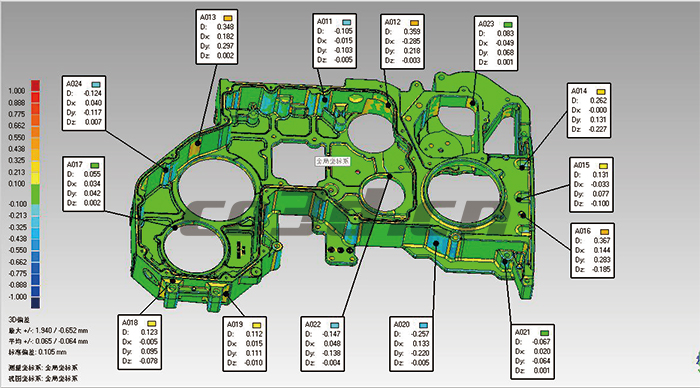

汽车缸盖三维检测图

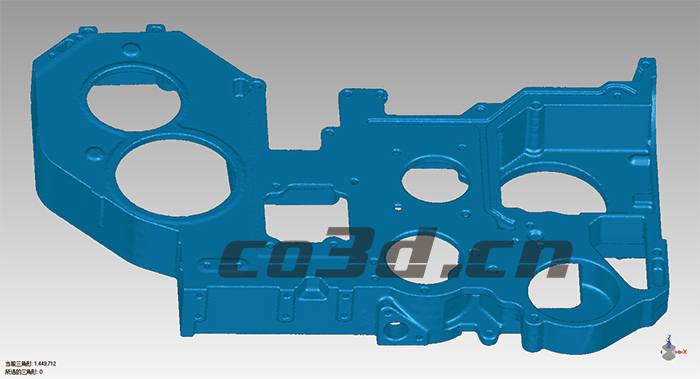

汽车缸盖逆向设计图
