叉车身铸件三维扫描
发布时间：2024-04-20
浏览数：595
- A +
- A
- A -
某客户是生产叉车的企业，叉车车身铸件外包给别人生产，需对叉车车身铸件进行三维检测，针对企业生产的叉车车身铸件无法正常安装匹配,华朗三维为该企业提供解决方案。
面临问题
1、叉车车身铸件庞大且车身铸件轮廓较多形状不规则不易检测，需要测量叉车车身铸件与车头装配是否匹配。
2、客户需要对叉车车身铸件进行快速扫描，扫描数据要求精度高，用于叉车车身铸件与原数模进行比对三维检测。
解决方案
叉车车身铸件检测中，由于体积较大而又笨重，局部轮廓要求精度高，采用传统的检测方式进行测量，很多尺寸及形位特征无法有效的测量，容易产生二次误差，影响该产品安装效率。该企业为摒弃传统检测方法，使用工业三维扫描仪对生产的叉车车身铸件进行产品质量检测，制定合理的设计方案。华朗技术工程师提出解决方案：使用拍照式三维扫描仪α7000，对叉车头铸件进行三维数据采集，得出三维检测分析报告，为企业提供有效的安装解决方案。

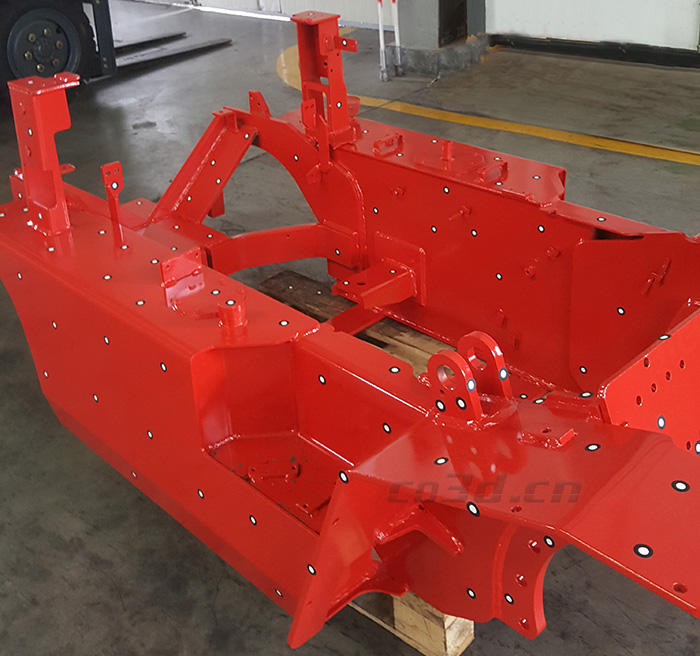

叉车车身现场图

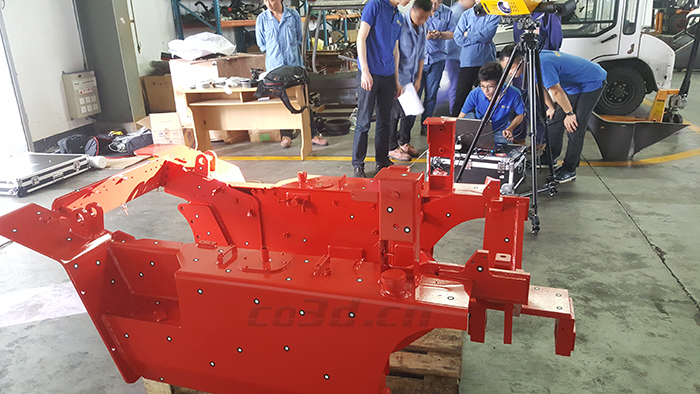

叉车车身现场扫描图

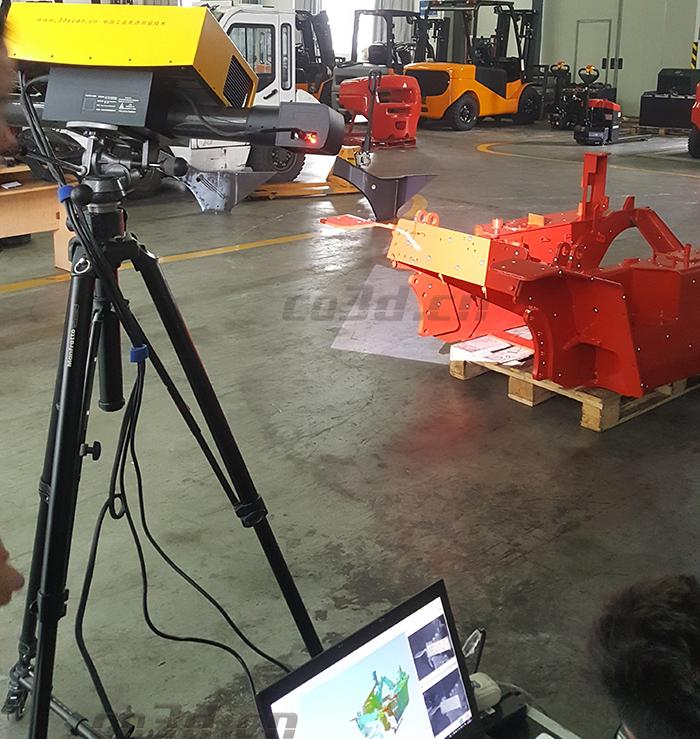

叉车车身扫描现场图

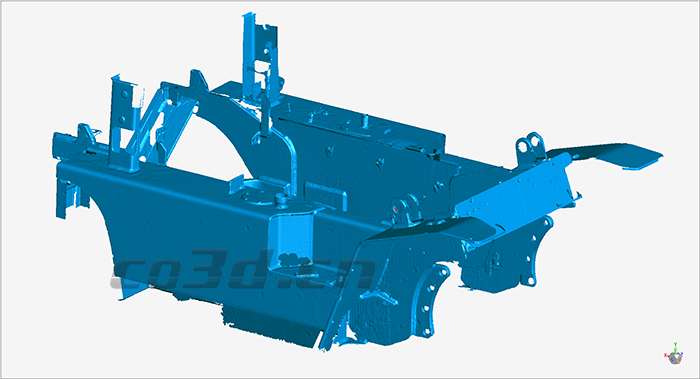

叉车车身STL数据图

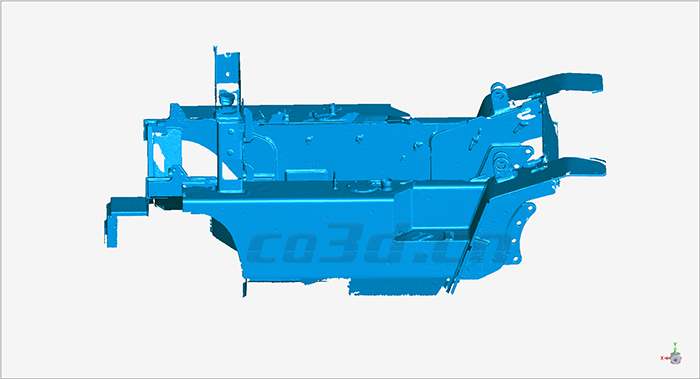

叉车车身STL数据图

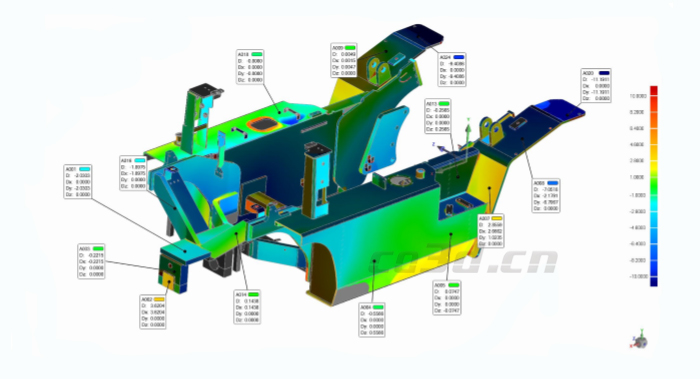

叉车车身三维检测图

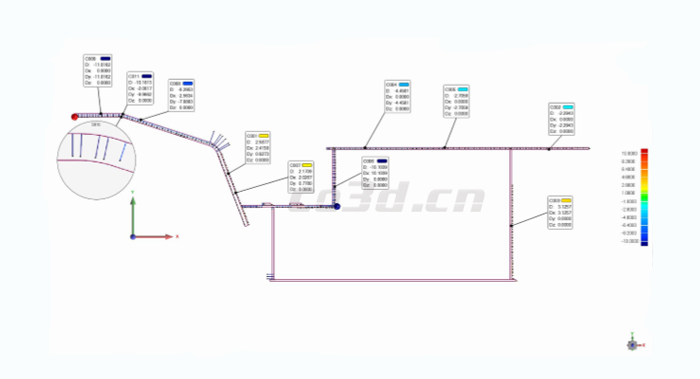

叉车车身三维检测截面图
